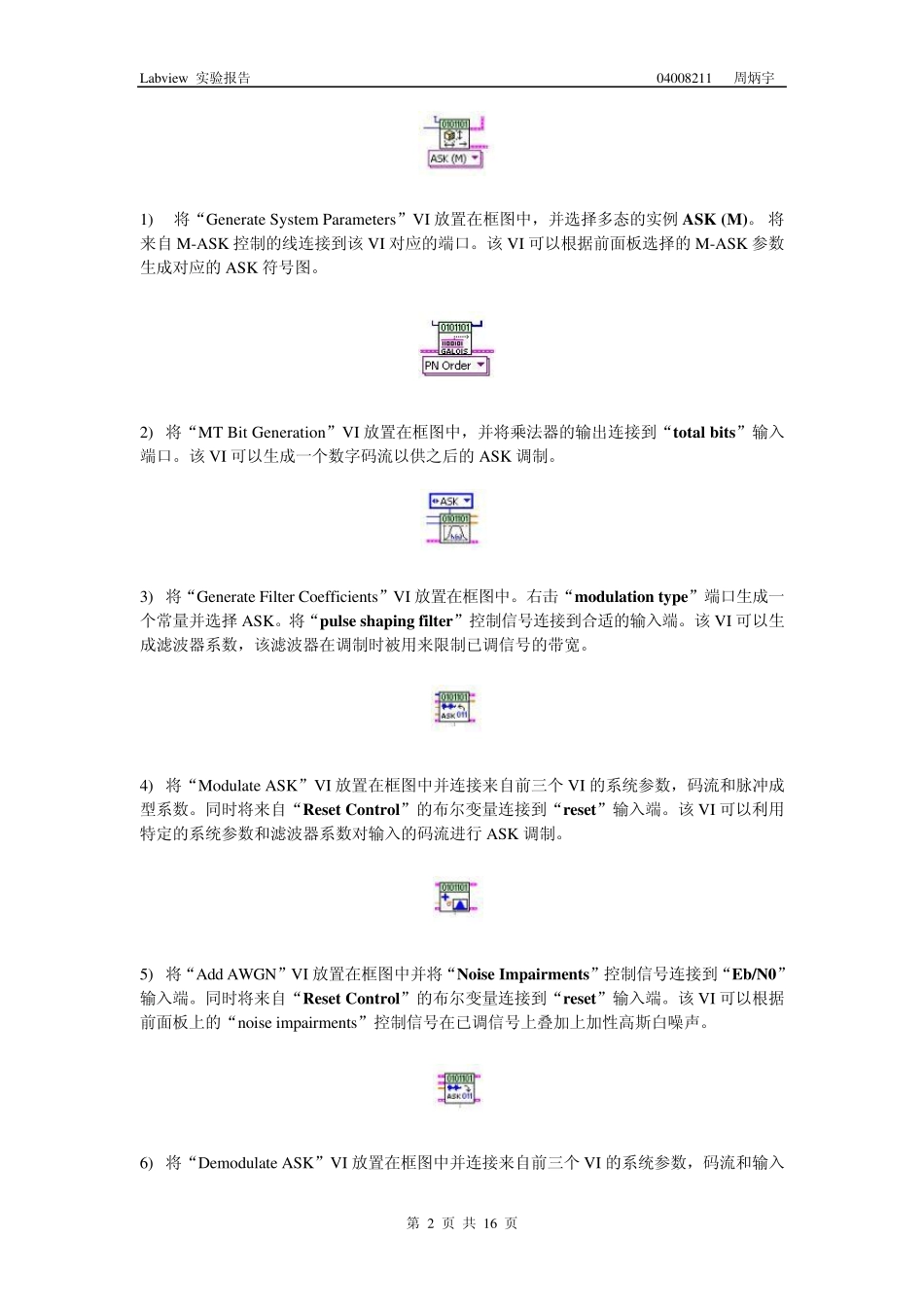

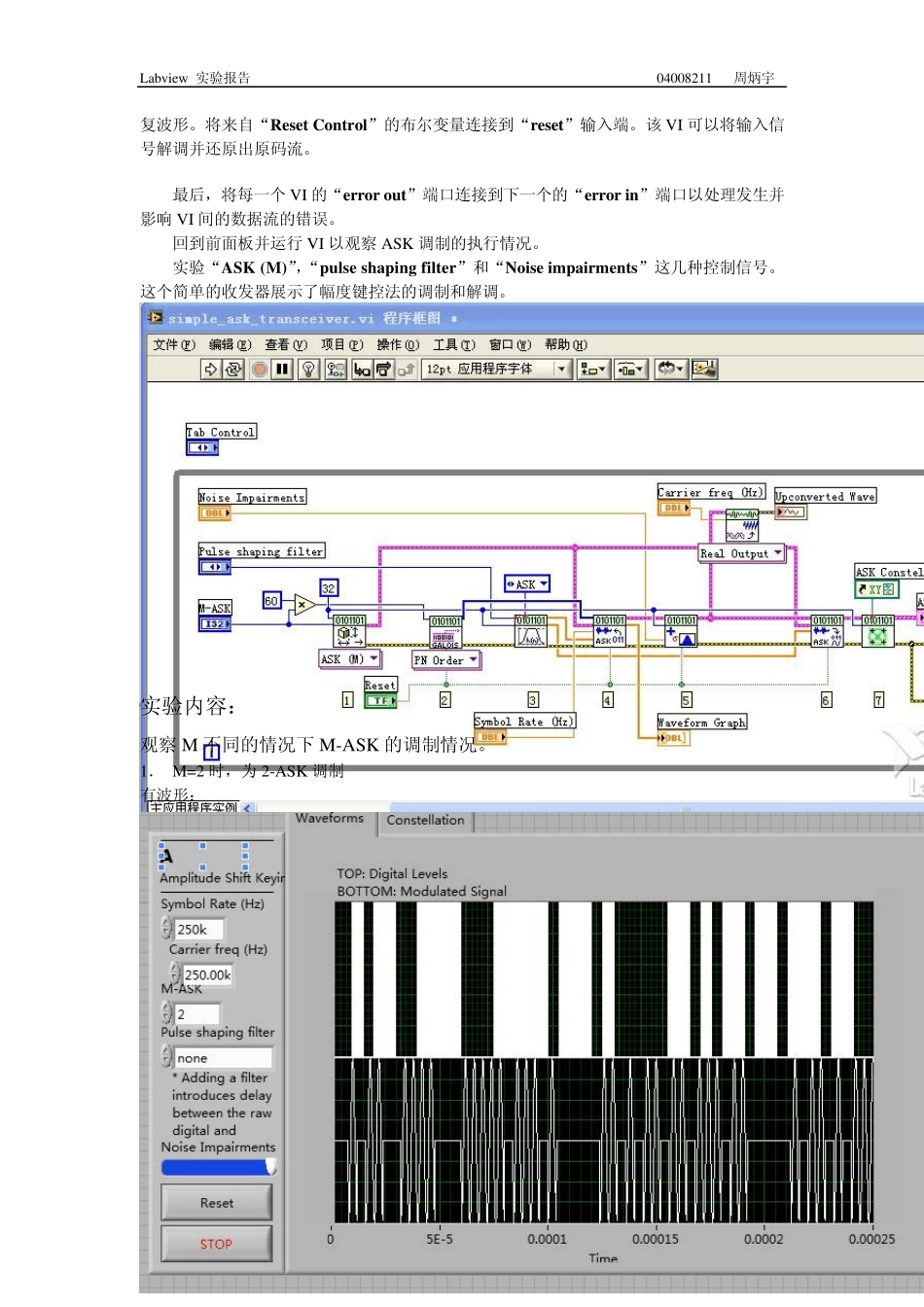

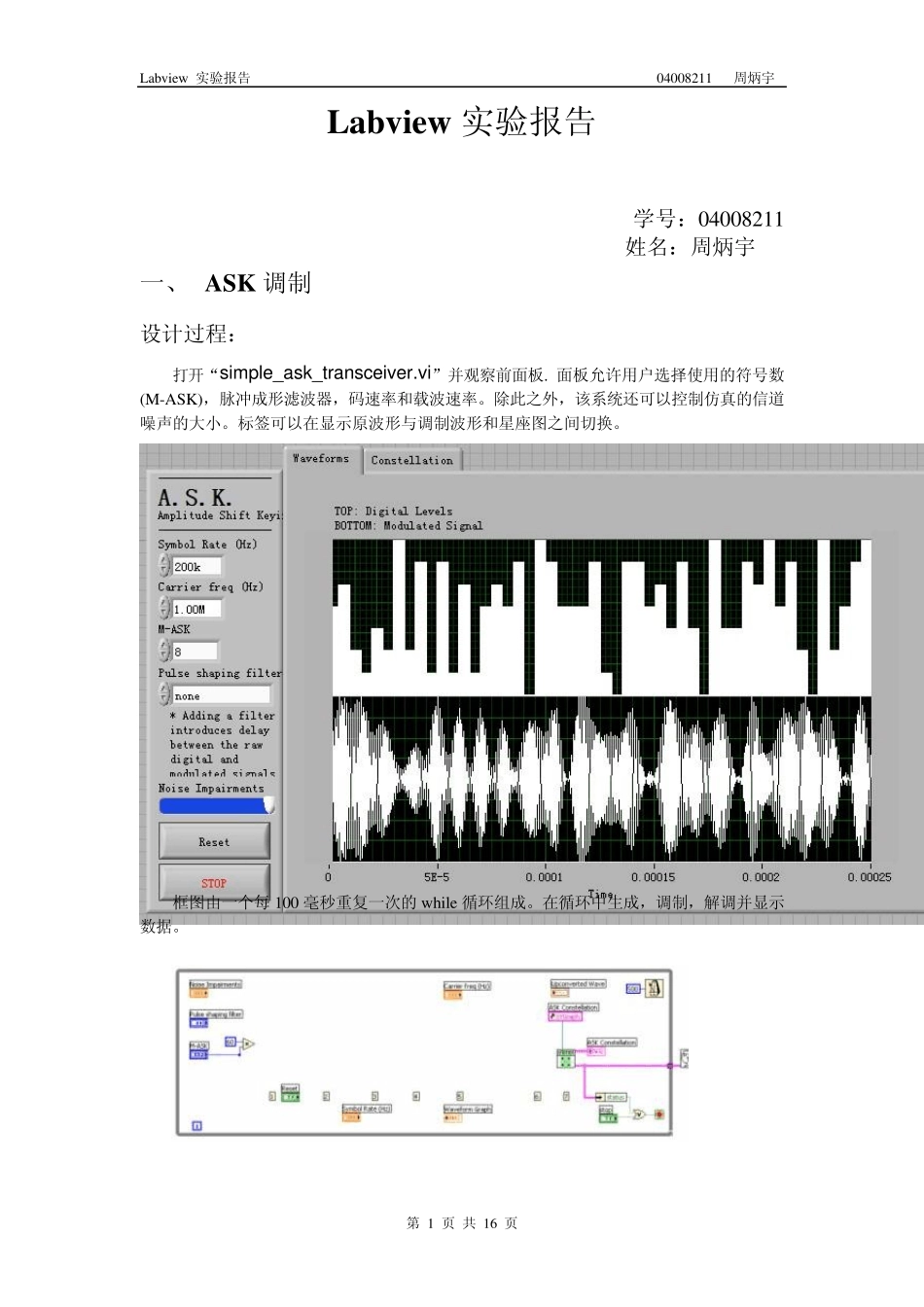

Labview 实验报告 04008211 周炳宇 第 1 页 共 16 页 Labview 实验报告 学号:04008211 姓名:周炳宇 一、 ASK 调制 设计过程: 打开“simple_ask_transceiv er.v i”并观察前面板. 面板允许用户选择使用的符号数(M-ASK),脉冲成形滤波器,码速率和载波速率。除此之外,该系统还可以控制仿真的信道噪声的大小。标签可以在显示原波形与调制波形和星座图之间切换。 框图由一个每 100 毫秒重复一次的 w hile 循环组成。在循环中生成,调制,解调并显示数据。 Labview 实验报告 04008211 周炳宇 第 2 页 共 16 页 1) 将“Generate System Parameters”VI 放置在框图中,并选择多态的实例 ASK (M)。 将来自 M-ASK 控制的线连接到该 VI 对应的端口。该 VI 可以根据前面板选择的 M-ASK 参数生成对应的 ASK 符号图。 2) 将“MT Bit Generation”VI 放置在框图中,并将乘法器的输出连接到“total bits”输入端口。该 VI 可以生成一个数字码流以供之后的 ASK 调制。 3) 将“Generate Filter Coefficients”VI 放置在框图中。右击“modulation type”端口生成一个常量并选择 ASK。将“pulse shaping filter”控制信号连接到合适的输入端。该 VI 可以生成滤波器系数,该滤波器在调制时被用来限制已调信号的带宽。 4) 将“Modulate ASK”VI 放置在框图中并连接来自前三个 VI 的系统参数,码流和脉冲成型系数。同时将来自“Reset Control”的布尔变量连接到“reset”输入端。该 VI 可以利用特定的系统参数和滤波器系数对输入的码流进行 ASK 调制。 5) 将“Add AWGN”VI 放置在框图中并将“Noise Impairments”控制信号连接到“Eb/N0”输入端。同时将来自“Reset Control”的布尔变量连接到“reset”输入端。该 VI 可以根据前面板上的“noise impairments”控制信号在已调信号上叠加上加性高斯白噪声。 6) 将“Demodulate ASK”VI 放置在框图中并连接来自前三个 VI 的系统参数,码流和输入Labview 实验报告 04008211 周炳宇 第 3 页 共 16 页 复波形。将来自“Reset Control”的布尔变量连接到“reset”输入端。该 VI 可以将输入信号解调并还原出原码流。 最后,将每一个 VI 的“error ou t”端口连接到下一个的“error in”端口以处理发生并影响 VI 间的数据流的错误。 回到前面板并运行 VI 以观察 ASK 调制的执行情况。 实...
