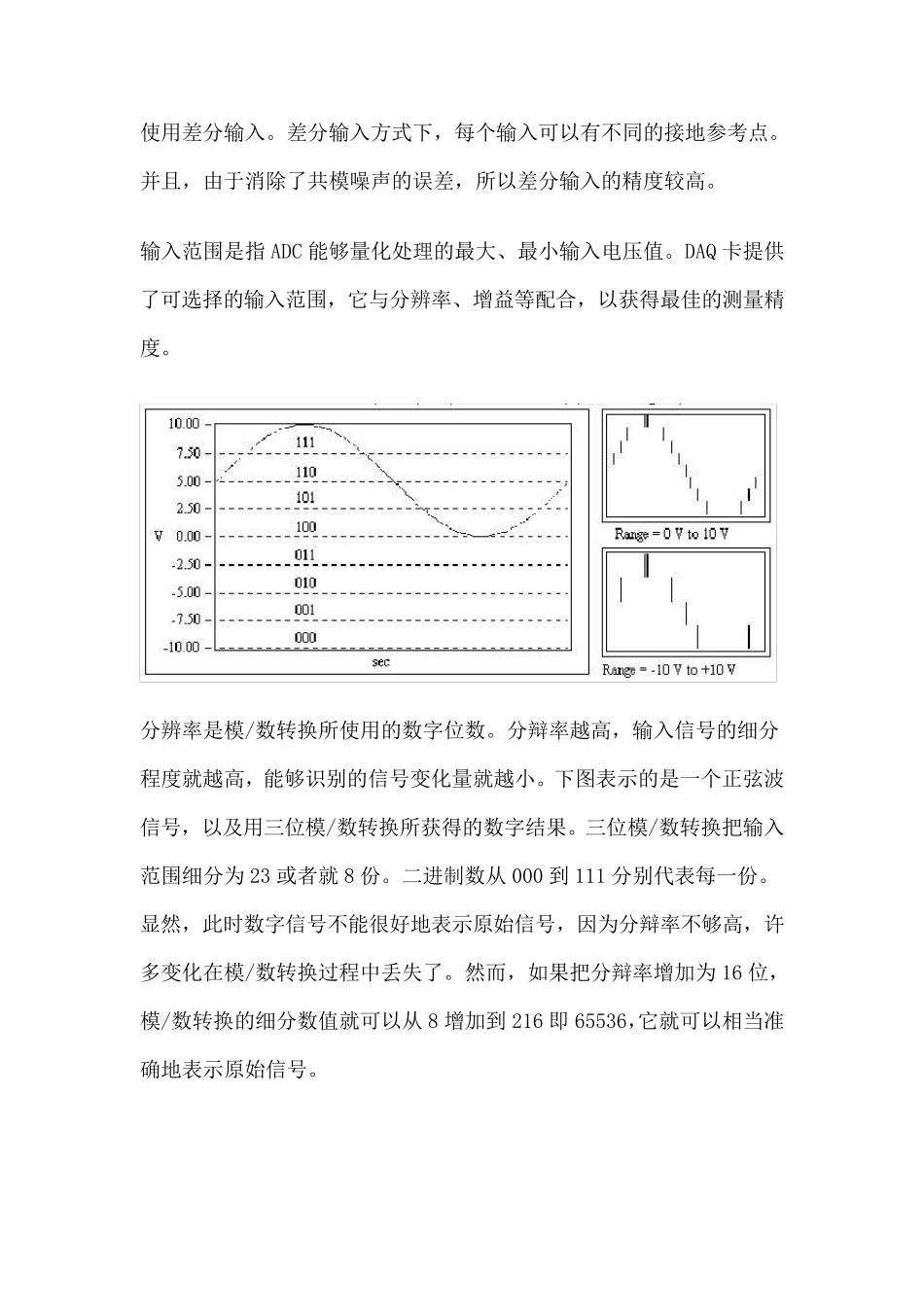

第 一 节 概 述 LabVIEW 的 数 据 采 集 （ Data Acquisition） 程 序 库 包 括 了 许 多 NI 公 司 数据 采 集 （ DAQ） 卡 的 驱 动 控 制 程 序 。 通 常 ， 一 块 卡 可 以 完 成 多 种 功 能 - 模/数 转 换 ， 数 /模 转 换 ， 数 字 量 输 入 /输 出 ， 以 及 计 数 器 /定 时 器 操 作 等 。用 户 在 使 用 之 前 必 须 DAQ 卡 的 硬 件 进 行 配 置 。 这 些 控 制 程 序 用 到 了 许 多低 层 的 DAQ 驱 动 程 序 。 本 课 程 需 要 一 块 安 装 好 的 DAQ 卡 以 及 LabVIEW 开发 系 统 。 数 据 采 集 系 统 的 组 成 ： DAQ 系 统 的 基 本 任 务 是 物 理 信 号 的 产 生 或 测 量 。 但 是 要 使 计 算 机 系 统 能够 测 量 物 理 信 号 ， 必 须 要 使 用 传 感 器 把 物 理 信 号 转 换 成 电 信 号 （ 电 压 或者 电 流 信 号 ） 。 有 时 不 能 把 被 测 信 号 直 接 连 接 到 DAQ 卡 ， 而 必 须 使 用 信号 调 理 辅 助 电 路 ， 先 将 信 号 进 行 一 定 的 处 理 。 总 之 ， 数 据 采 集 是 借 助 软件 来 控 制 整个DAQ 系 统 – 包 括 采 集 原始数 据 、分析数 据 、给出 结果等 。 上图中描述了插入式DAQ 卡。另一种方式是外接式DAQ 系统。这样，就不需要在计算机内部插槽中插入板卡，这时，计算机与DAQ 系统之间的通讯可以采用各种不同的总线，如USB,并行口或者PCMCIA 等完成。这种结构适用于远程数据采集和控制系统。 模拟输入： 当采用DAQ 卡测量模拟信号时，必须考虑下列因素：输入模式（单端输入或者差分输入）、分辨率、输入范围、采样速率，精度和噪声等。 单端输入以一个共同接地点为参考点。这种方式适用于输入信号为高电平（大于一伏），信号源与采集端之间的距离较短（小于15 英尺），并且所有输入信号有一个公共接地端。如果不能满足上述条件，则需要使用差分输入。差分输入方式下，每个输入可以有不同的接地参考点。并且，由于消除了共模噪声的误差，所以差分输入的精度较高。 输入范围是指ADC 能够量化处理的最大、最小输入电压值。DAQ 卡提供了可选择的输入范围，它与分辨率、增益等配...
