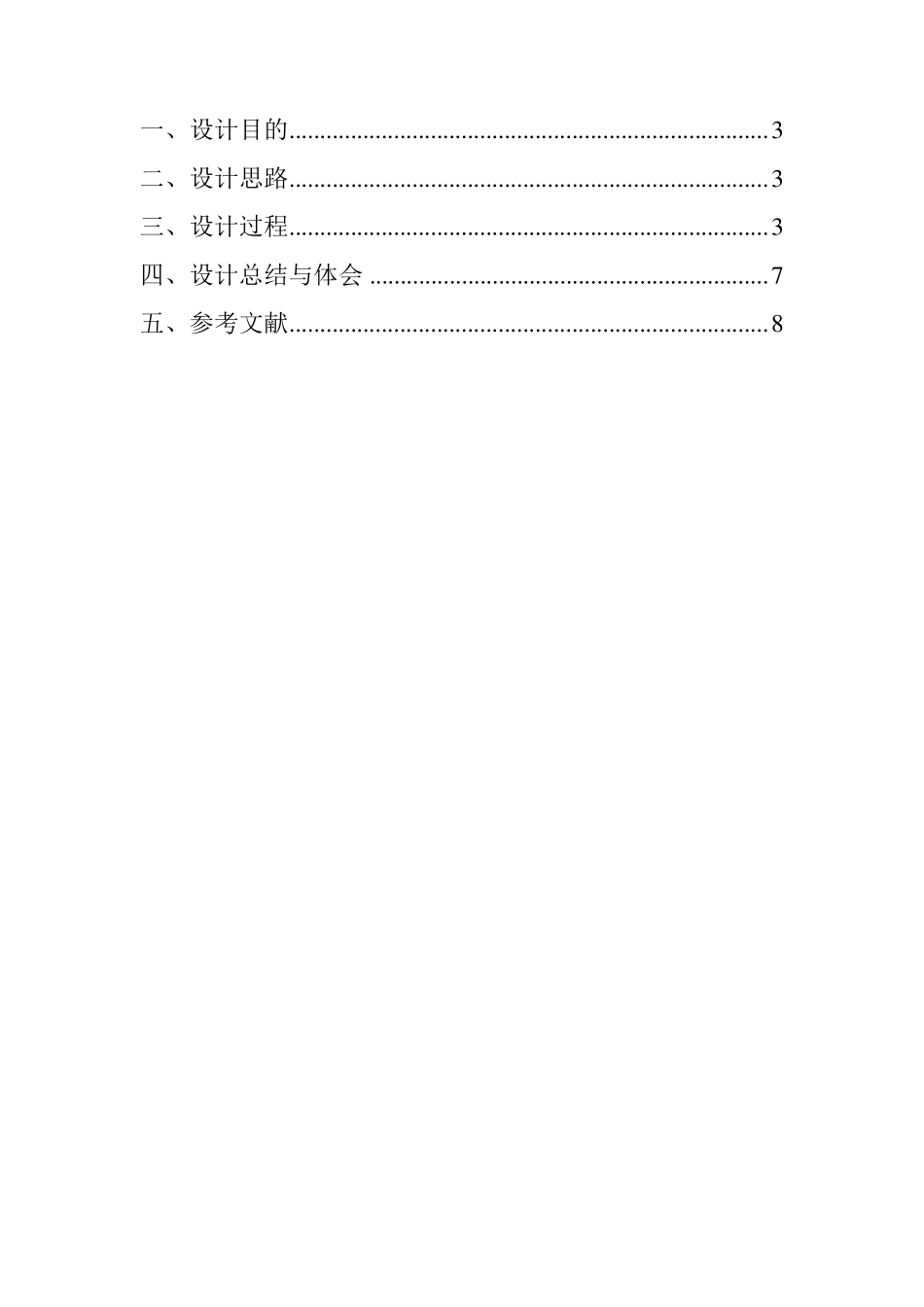

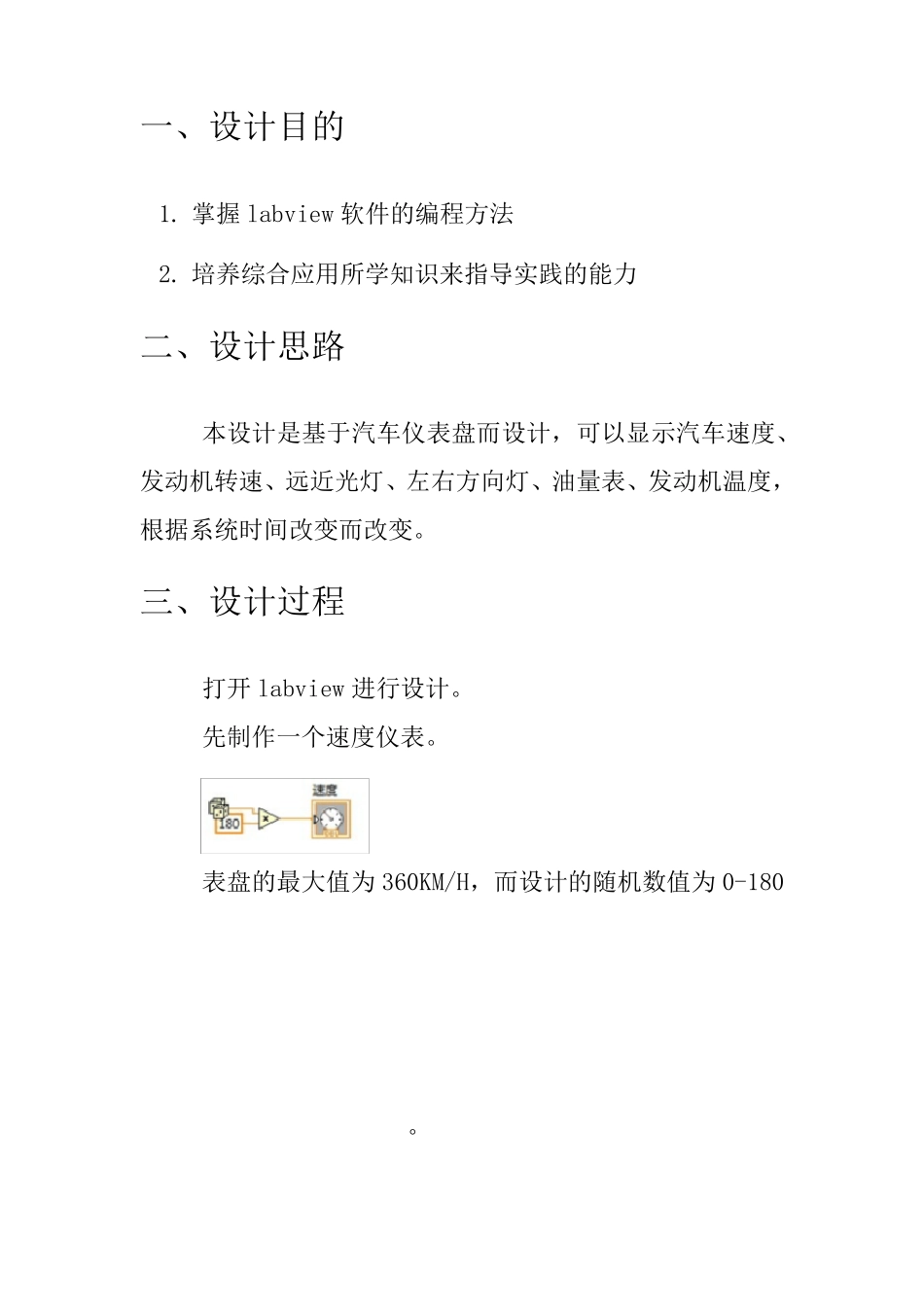

Labview 汽车仪表盘设计 2012/6/6 一、设计目的 .............................................................................. 3 二、设计思路 .............................................................................. 3 三、设计过程 .............................................................................. 3 四、设计总结与体会 ................................................................. 7 五、参考文献 .............................................................................. 8 一、设计目的 1. 掌握 labview 软件的编程方法 2. 培养综合应用所学知识来指导实践的能力 二、设计思路 本设计是基于汽车仪表盘而设计,可以显示汽车速度、发动机转速、远近光灯、左右方向灯、油量表、发动机温度,根据系统时间改变而改变。 三、设计过程 打开 labview 进行设计。 先制作一个速度仪表。 表盘的最大值为 360KM/H,而设计的随机数值为 0-180 。 再制作发动机转速仪表。 表盘最大值为10000 转/S,设计随机数值为1-7(1000 转/S) 油量的液罐 最大值为120L,随机数值0L-120L 温度计 最大值为100°,随机数值为0°-100° 系统刷新速度为500MS 设计车灯开关。 、 最左为滑动杠杆数值为-1,0,1。滑到-1 为近光灯,滑到 0 为关闭,滑到 1为远光灯。模块用 2 个条件结构来完成,设计 0 为 2 个关闭,-1 为近光灯开启,1 为远光灯开启。车灯关闭是为暗绿色,开起时为翠绿色。 转向灯 转向灯与车灯完全同理,只需改变部件的名字并将灯的颜色改为黄色。 关闭时为棕黄色,开启时为黄色。 完成后用循环来完成整个模块。 最后的前面板为 四、设计总结与体会 本次课程设计完成电子时钟的设计,是基于虚拟仪器的Labview8.5 软件设计的。在进行具体的软件设计之前,先复习了相关的专业知识。认真思考了设计思路。在为期几周的课程设计中,我们用在课堂上所学到的知识亲自去构思、设计虽然拙作还不成熟、不完善,但收获还是很多的,学会了在复杂的问题面前怎样去分析,找到问题的关键所在,而且努力去寻找解决的方法。 这个过程能学到很多东西。去图书翻阅了有关资料,发现很多知识还没掌握,需要加深学习。通过设计能够发散思维,将知识融为一体感觉很有趣,也很有用。 在课程设计中,理论转化为脑袋中使用的知识法宝,真正变为自己的东西。让人...
