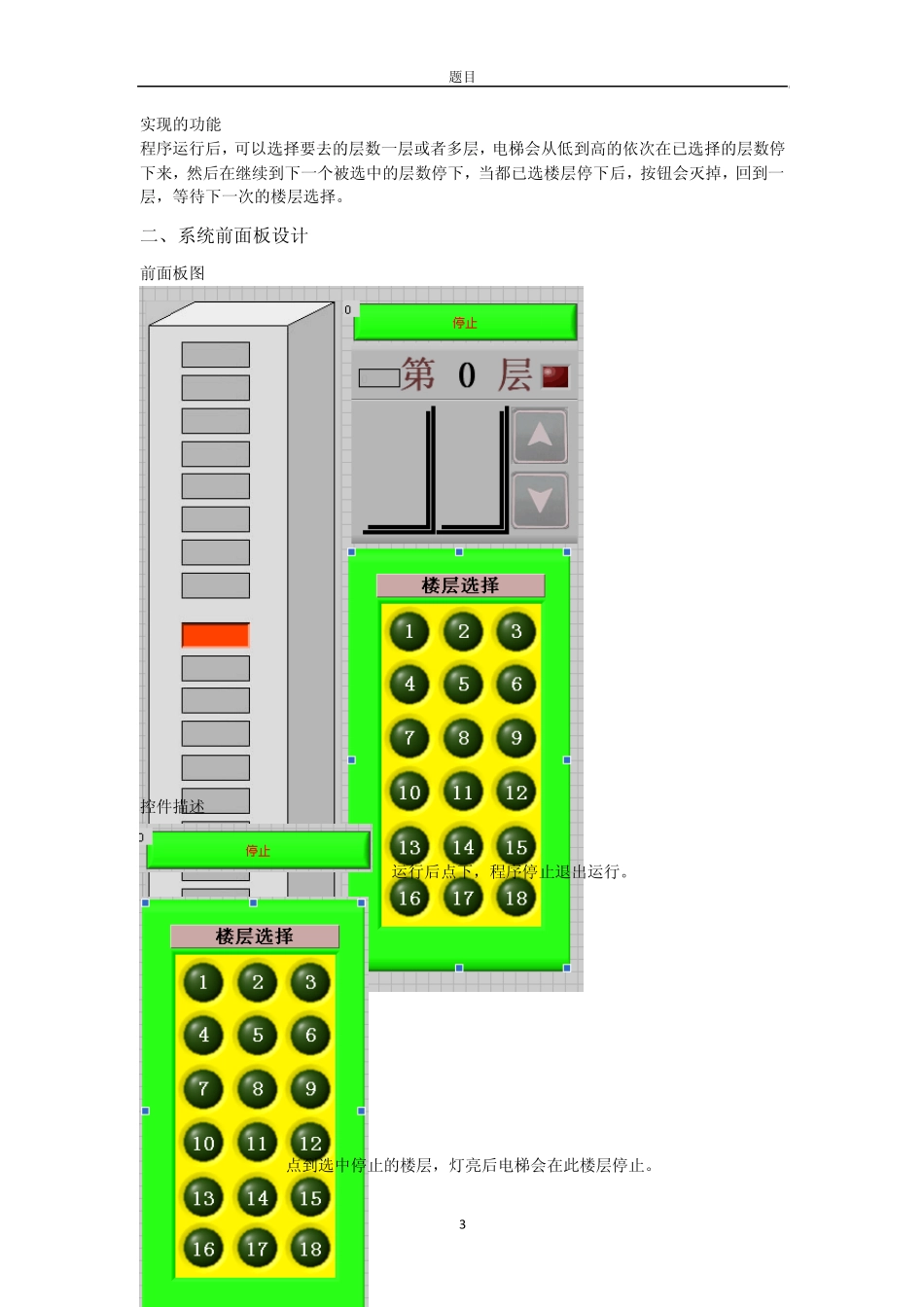

1 北京信息科技大学 基于LabVIEW的虚拟仪器设计 结 课 报 告 题 目： 班 级： 学 号 ： 姓 名 ： 电 话： 成 绩 ： 题目 2 题目 1. 虚拟仪器系统功能描述（宋体小四加黑） 背景、意义、实现的功能（正文宋体五号） 2. 系统前面板设计 2.1 前面板图（宋体五号加黑） 2.2 控件描述 3. 程序框图设计 3.1 程序框图 3.2 子程序 3.3 结构说明。。。 4. 运行结果分析 16 周周三上课时提交打印版。程序发到我信箱。最晚截止到 17周周三。必须包括：子ＶＩ、菜单、自定义控件 程序实现需要的基本结构（for、w hile、条件结构、事件结构等）、运算、波形显示、文件读写、信号分析等 程序能实现独立完整的功能，不能像练习那样简单，功能单一。 跟专业有关、创意新颖、功能强大的题目会加分。 一、虚拟仪器系统功能描述 背景、意义： 现代社会中，电梯已经成为不可缺少的运输设备。电梯的存在使得每幢高层建筑的交通更为便利。电梯控制技术的发展主要经历了三个阶段：继电器控制阶段，微机控制阶段，现场总线控制阶段。目前电梯设计使用可编程控制器(PLC)，要求功能变化灵活，编程简单，故障少，噪音低。维修保养方便，节能省工，抗干扰能力强，控制箱占地面积少。当乘员进入电梯，按下楼层按钮，电梯门自动关闭后．控制系统进行下列运作：根据轿厢所处位置及乘员所处层数．判定轿厢运行方向，保证轿厢平层时减速。将轿厢停在选定的楼层上；同时，根据楼层的呼叫，顺路停车，自动开关门。另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。随着经济的高速发展，微电子技术、计算机技术和自动控制技术也得到了迅速发展，交流变频调速技术已经进入一个崭新的时代，其应用越来越广。电梯是现代高层建筑的垂直交通工具，其设计要求稳定性、安全性及高。 题目 3 实现的功能 程序运行后，可以选择要去的层数一层或者多层，电梯会从低到高的依次在已选择的层数停下来，然后在继续到下一个被选中的层数停下，当都已选楼层停下后，按钮会灭掉，回到一层，等待下一次的楼层选择。 二、系统前面板设计 前面板图 控件描述 运行后点下，程序停止退出运行。 点到选中停止的楼层，灯亮后电梯会在此楼层停止。 题目 4 运行后，红色的代表电梯运行中到的楼层。 显示电梯运行到的楼层。 三、程序框图设计 程序框图 题目 5 子程序 到达处理：左边是选定楼层处理，运行后根据程序查看选中的要停楼层...
