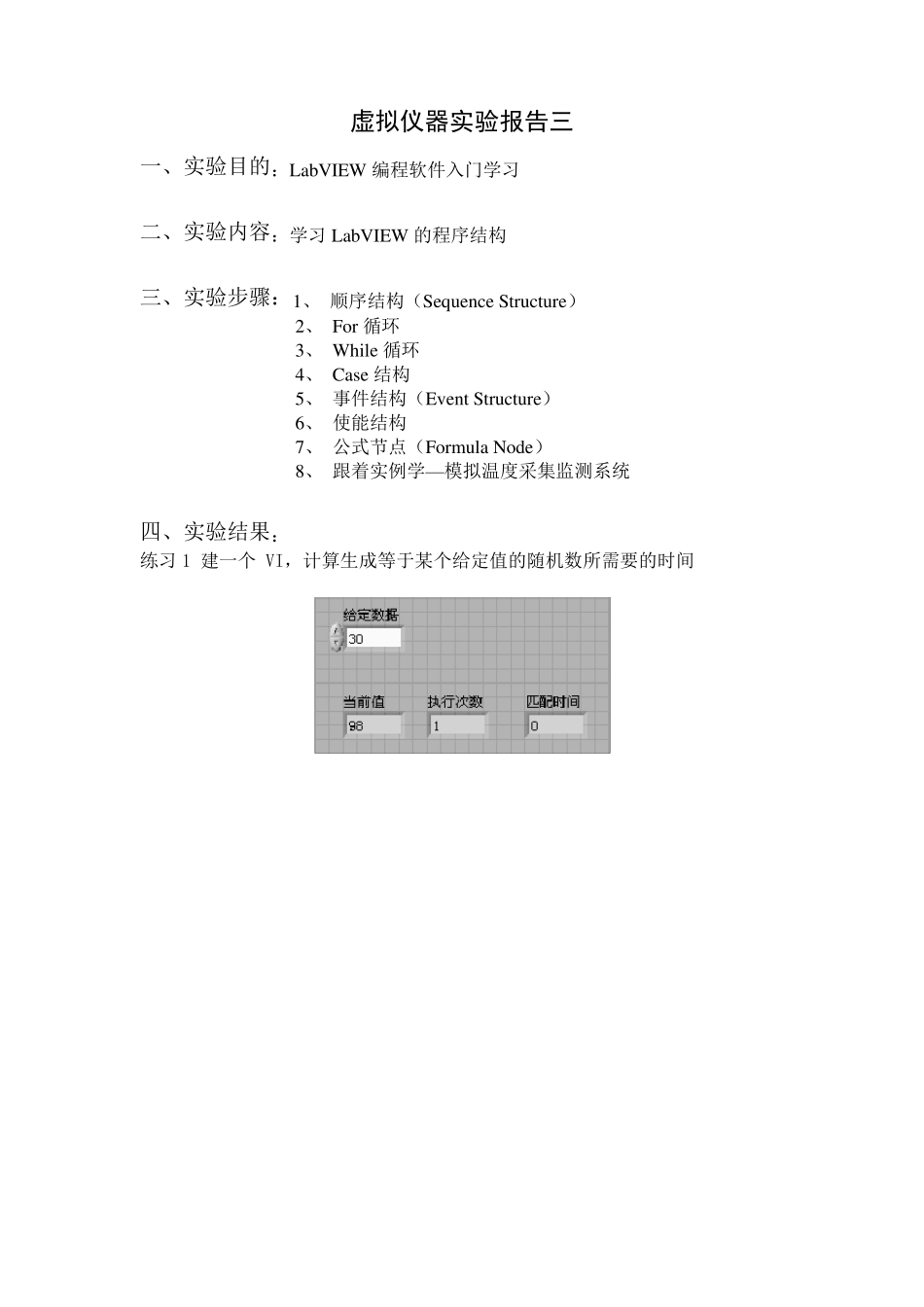

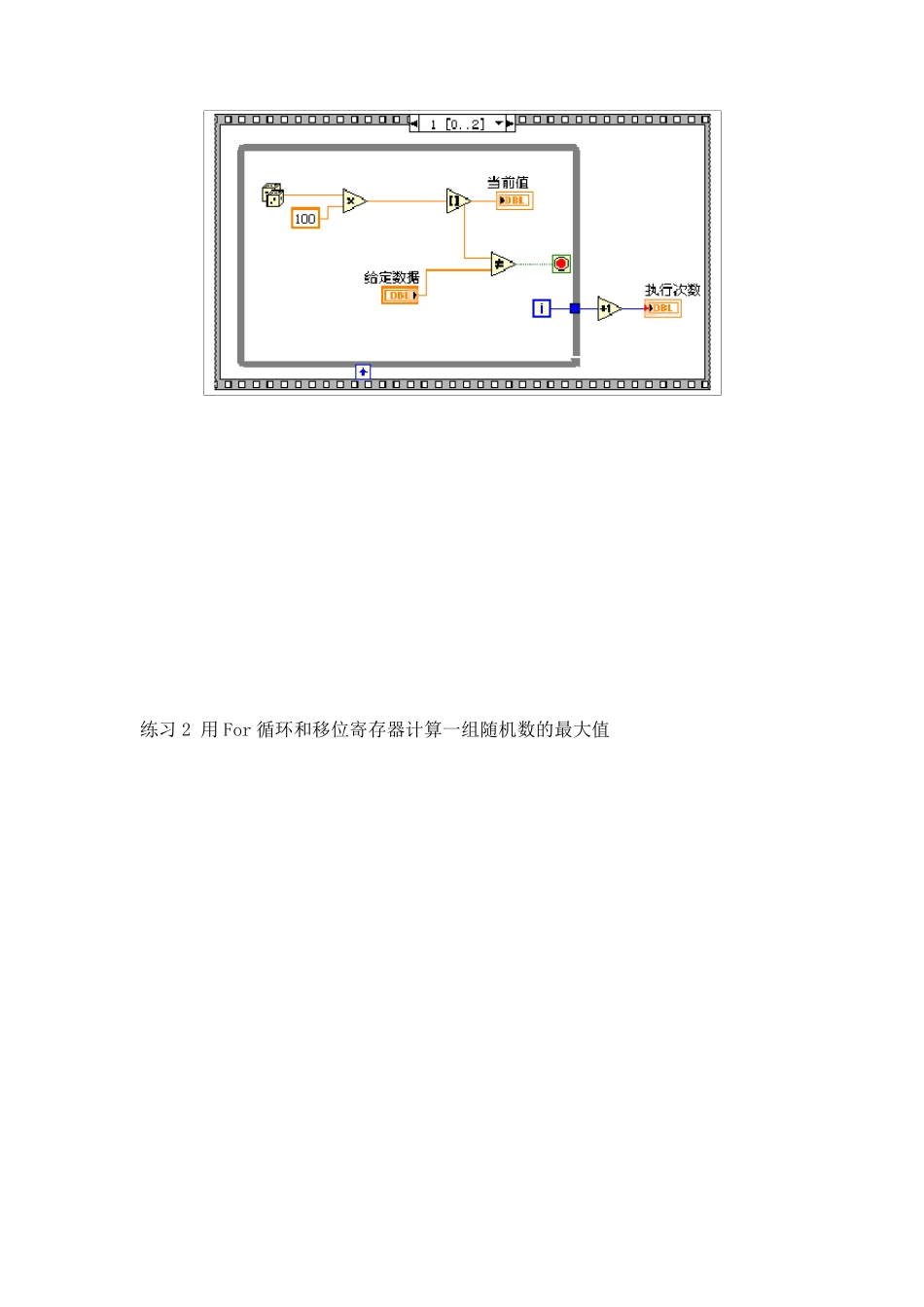

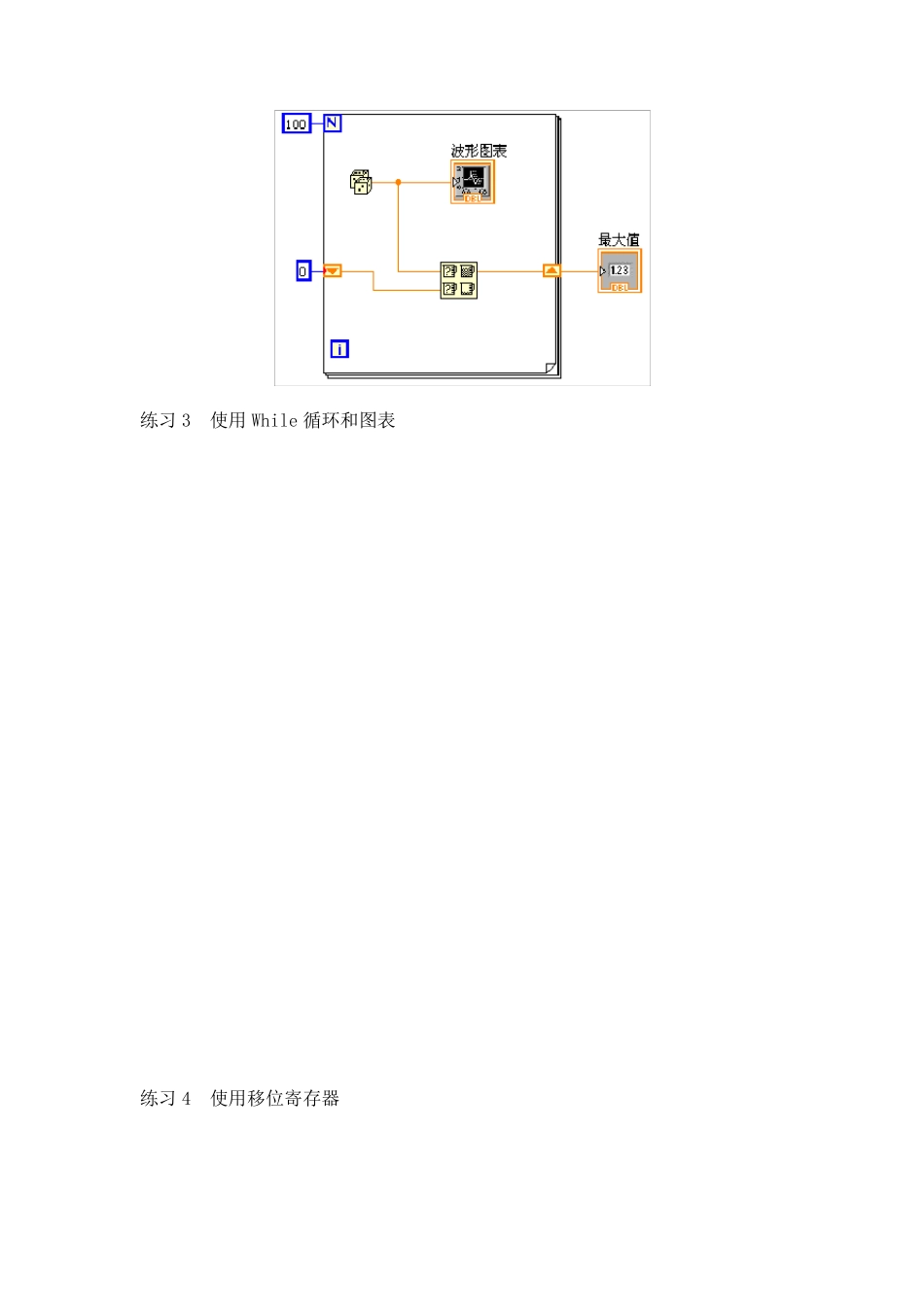

虚拟仪器实验报告三 一、实验目的：LabVIEW 编程软件入门学习 二、实验内容：学习 LabVIEW 的程序结构 三、实验步骤：1、 顺序结构（Sequ ence Stru ctu re） 2、 For 循环 3、 While 循环 4、 Case 结构 5、 事件结构（Ev ent Stru ctu re） 6、 使能结构 7、 公式节点（Formu la Node） 8、 跟着实例学—模拟温度采集监测系统 四、实验结果： 练习 1 建一个 VI，计算生成等于某个给定值的随机数所需要的时间 练习2 用For 循环和移位寄存器计算一组随机数的最大值 练习 3 使用 While 循环和图表 练习 4 使用移位寄存器 练习5 使用Case 结构 解：输入为非负数，输出它的平方根 输入为负数，输出-999.且提示出错 练习 6 使用公式节点 练习7 用一个开关控制两个循环 练习8 全局变量的调用 五、实验作业： 1. 利用顺序结构和 timing 面板下的 tick count VI，计算 for 循环 1000000 次所需的时间。 解：用顺序结构实现。 第一帧是 tick count VI计算循环所需的时间； 第二帧是 for 循环 1000000 次，用移位寄存器实现，每循环一次，循环次数加一，总循环次数设为 1000000 次； 第三帧是输出循环所需的时间。 2. 用While 循环和定时器，实现连续的温度采集监测。 解：采集连续的摄氏温度，并且设定上限温度为60℃。 点击“开始”，运行系统进行采集，当采集的温度超过了设定温度，报警灯亮，且报警次数加 1，未超出设定温度，则只实时显示采集的温度。 点击“暂定”，则系统进入暂停状态，再点击“停止”，则系统关闭，停止采集。 我设计的采集系统存在一些缺陷，只有当“暂定”、“停止”同时按下时，才能关闭系统。另外，也不能实现摄氏温度和华氏温度的切换。 通过查阅资料，完善的采集系统如下所示： 3、利用顺序结构和循环结构写一个跑马灯，如下图所示，5 个灯从左到右不停的轮流点亮，闪烁间隔由滑动条调节。 解：利用顺序结构，构成五帧。第一帧1 灯亮，接着第二帧 2 灯亮，直到第五帧 5 灯亮。闪烁间隔由滑动杆决定，即控制灯亮的时间。然后由 While 循环控制使灯循环点亮。 4. 求分数序列 前20 项之和。 解： 方法一：利用移位寄存器 利用移位寄存器将每次的除数和被除数锁存，它们的和作为下一个分数的分子，被除数作为下一个分数的分母。再将每个分数加到运算结果中。 ,...81 3,58,35,23,12 方法二：这种方法，是我...
