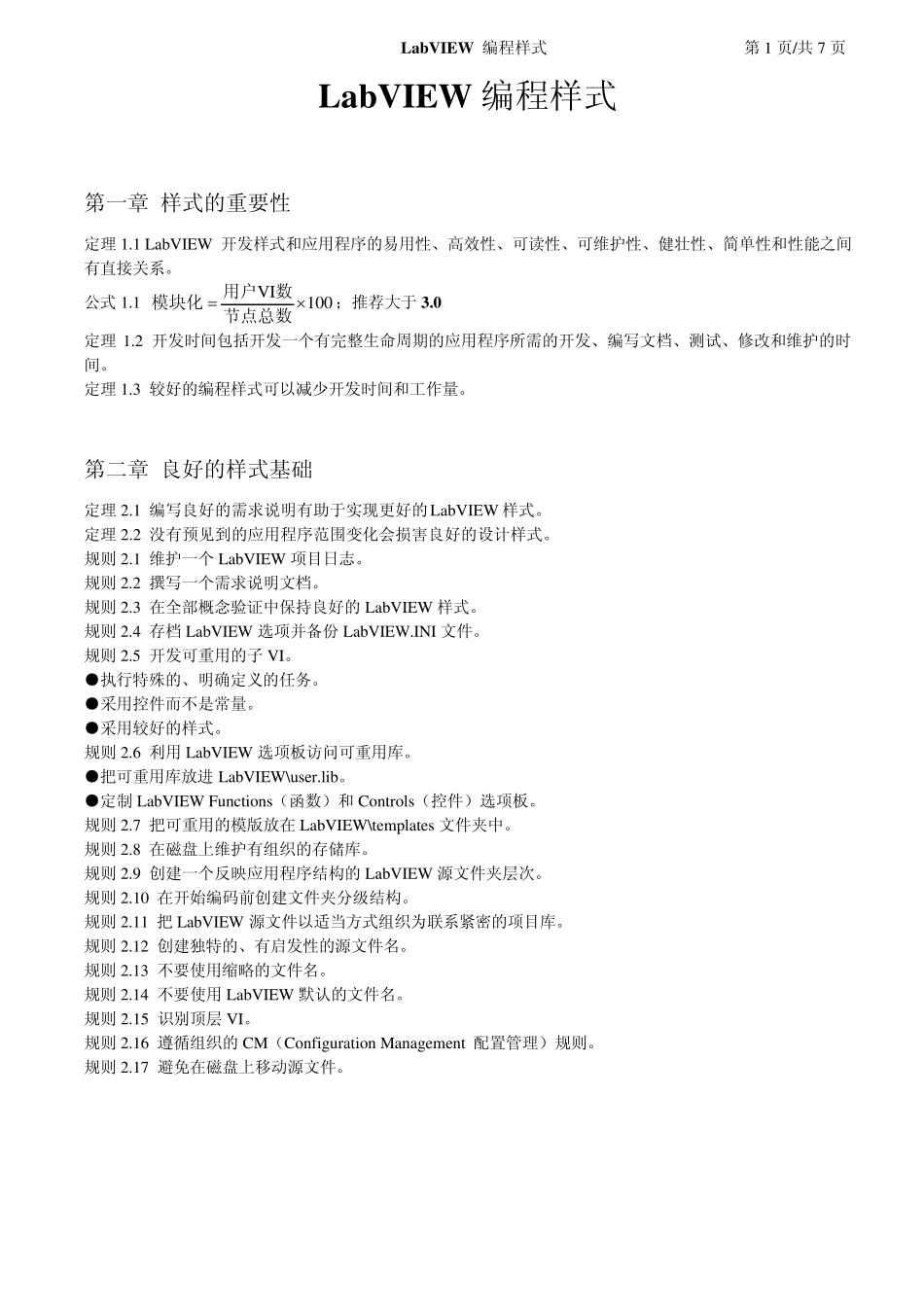

LabVIEW 编程样式 第 1 页/共 7 页 LabVIEW 编程样式 第一章 样式的重要性 定理 1.1 LabVIEW 开发样式和应用程序的易用性、高效性、可读性、可维护性、健壮性、简单性和性能之间有直接关系。 公式 1.1 100VI×= 节点总数数用户模块化；推荐大于 3.0 定理 1.2 开发时间包括开发一个有完整生命周期的应用程序所需的开发、编写文档、测试、修改和维护的时间。 定理 1.3 较好的编程样式可以减少开发时间和工作量。 第二章 良好的样式基础 定理 2.1 编写良好的需求说明有助于实现更好的LabVIEW 样式。 定理 2.2 没有预见到的应用程序范围变化会损害良好的设计样式。 规则 2.1 维护一个 LabVIEW 项目日志。 规则 2.2 撰写一个需求说明文档。 规则 2.3 在全部概念验证中保持良好的 LabVIEW 样式。 规则 2.4 存档 LabVIEW 选项并备份 LabVIEW.INI 文件。 规则 2.5 开发可重用的子VI。 ●执行特殊的、明确定义的任务。 ●采用控件而不是常量。 ●采用较好的样式。 规则 2.6 利用 LabVIEW 选项板访问可重用库。 ●把可重用库放进 LabVIEW\u ser.lib。 ●定制 LabVIEW Fu nctions（函数）和 Controls（控件）选项板。 规则 2.7 把可重用的模版放在 LabVIEW\templates 文件夹中。 规则 2.8 在磁盘上维护有组织的存储库。 规则 2.9 创建一个反映应用程序结构的 LabVIEW 源文件夹层次。 规则 2.10 在开始编码前创建文件夹分级结构。 规则 2.11 把 LabVIEW 源文件以适当方式组织为联系紧密的项目库。 规则 2.12 创建独特的、有启发性的源文件名。 规则 2.13 不要使用缩略的文件名。 规则 2.14 不要使用 LabVIEW 默认的文件名。 规则 2.15 识别顶层 VI。 规则 2.16 遵循组织的 CM（Configu ration Management 配置管理）规则。 规则 2.17 避免在磁盘上移动源文件。 LabVIEW 编程样式 第 2 页/共 7 页 第三章 前面板样式 规则 3.1 使用装饰、空白间隔、选项卡和簇来分组相关的控件。 规则 3.2 采用对称方式排列并利用空白间隔分离前面板的对象。 规则 3.3 使相似对象的尺寸一致。 规则 3.4 为工业应用最大化顶层的 VI 面板。 规则 3.5 使对话框 VI 的面板尺寸小于整个屏幕。 规则 3.6 使对话框 VI 的前面板居中显示。 规则 3.7 对于桌面应用，可以使用 LabVIEW 的对话框，但不要在工业应用中使用。...
