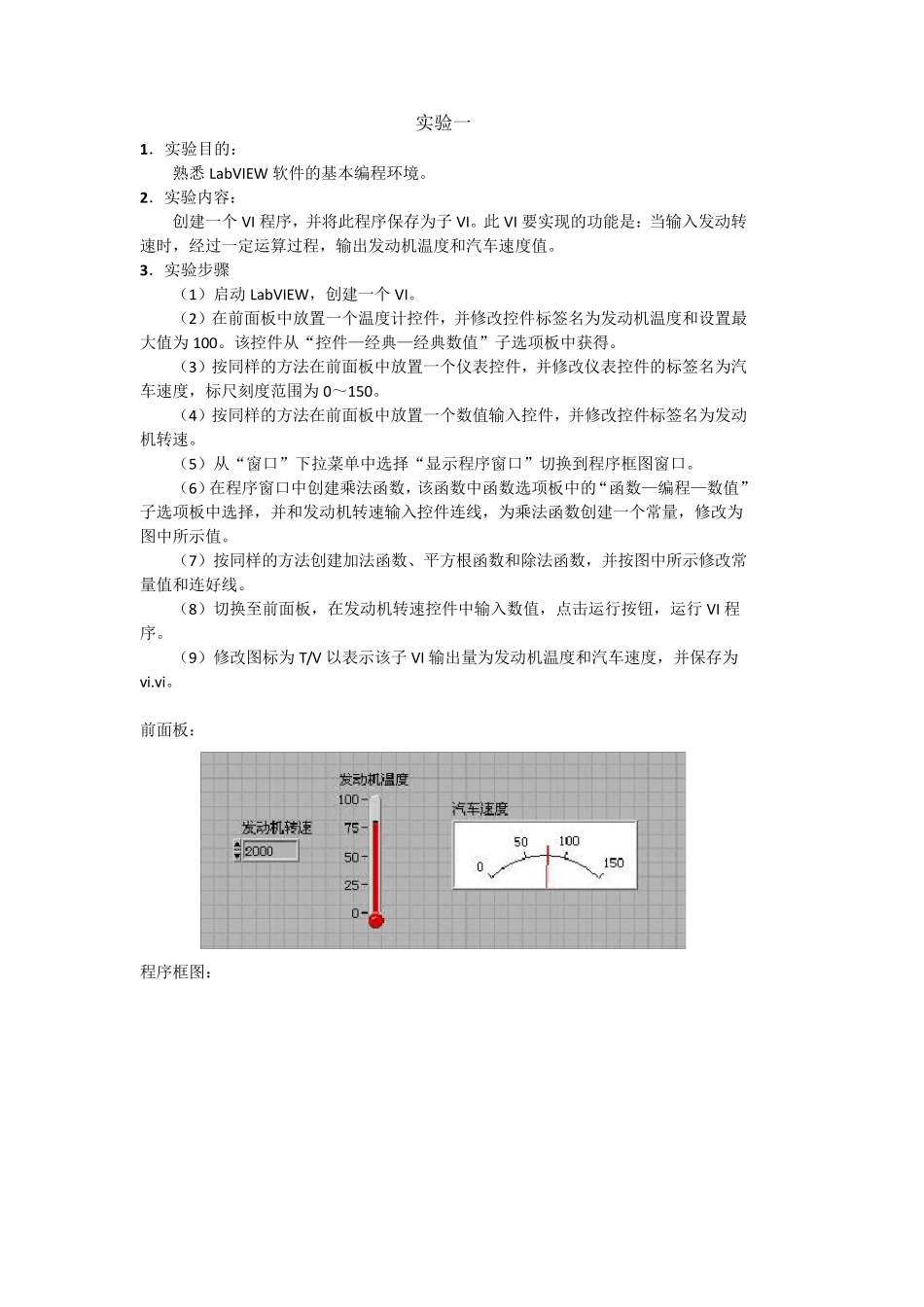

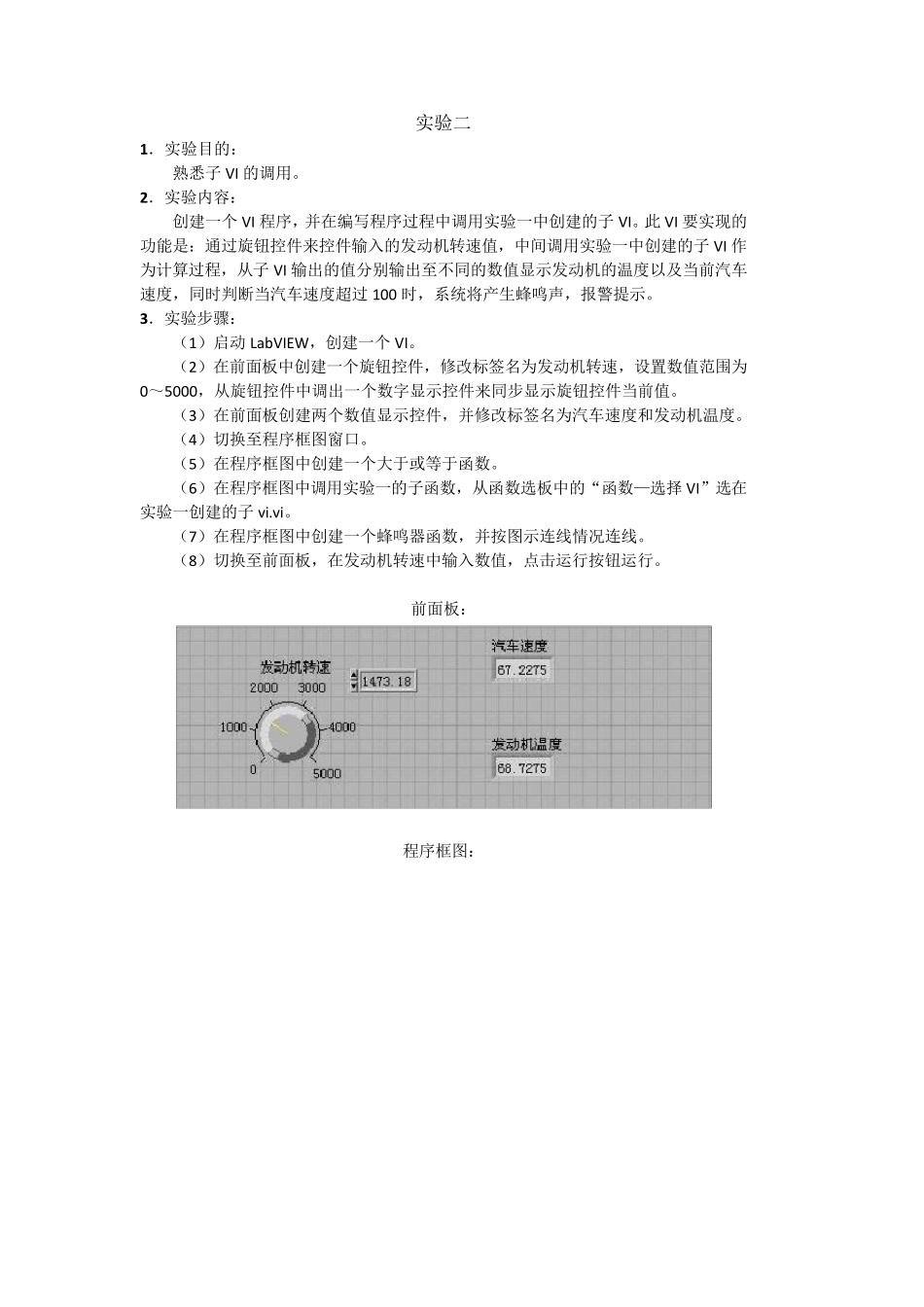

实验一 1.实验目的: 熟悉LabVIEW 软件的基本编程环境。 2.实验内容: 创建一个VI 程序,并将此程序保存为子VI。此VI 要实现的功能是:当输入发动转速时,经过一定运算过程,输出发动机温度和汽车速度值。 3.实验步骤 (1)启动LabVIEW,创建一个VI。 (2)在前面板中放置一个温度计控件,并修改控件标签名为发动机温度和设置最大值为100。该控件从“控件—经典—经典数值”子选项板中获得。 (3)按同样的方法在前面板中放置一个仪表控件,并修改仪表控件的标签名为汽车速度,标尺刻度范围为0~150。 (4)按同样的方法在前面板中放置一个数值输入控件,并修改控件标签名为发动机转速。 (5)从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。 (6)在程序窗口中创建乘法函数,该函数中函数选项板中的“函数—编程—数值”子选项板中选择,并和发动机转速输入控件连线,为乘法函数创建一个常量,修改为图中所示值。 (7)按同样的方法创建加法函数、平方根函数和除法函数,并按图中所示修改常量值和连好线。 (8)切换至前面板,在发动机转速控件中输入数值,点击运行按钮,运行 VI 程序。 (9)修改图标为T/V 以表示该子VI 输出量为发动机温度和汽车速度,并保存为v i.v i。 前面板: 程序框图: 实验二 1.实验目的: 熟悉子VI 的调用。 2.实验内容: 创建一个VI 程序,并在编写程序过程中调用实验一中创建的子VI。此VI 要实现的功能是:通过旋钮控件来控件输入的发动机转速值,中间调用实验一中创建的子VI 作为计算过程,从子VI 输出的值分别输出至不同的数值显示发动机的温度以及当前汽车速度,同时判断当汽车速度超过100 时,系统将产生蜂鸣声,报警提示。 3.实验步骤: (1)启动LabVIEW,创建一个VI。 (2)在前面板中创建一个旋钮控件,修改标签名为发动机转速,设置数值范围为0~5000,从旋钮控件中调出一个数字显示控件来同步显示旋钮控件当前值。 (3)在前面板创建两个数值显示控件,并修改标签名为汽车速度和发动机温度。 (4)切换至程序框图窗口。 (5)在程序框图中创建一个大于或等于函数。 (6)在程序框图中调用实验一的子函数,从函数选板中的“函数—选择 VI”选在实验一创建的子v i.v i。 (7)在程序框图中创建一个蜂鸣器函数,并按图示连线情况连线。 (8)切换至前面板,在发动机转速中输入数值,点击运行按钮运行。 前面板: 程序框图: 实验三...
