LABVIEW虚拟仪器程序设计及应用报告VIP免费

LABVIEW虚拟仪器程序设计及应用报告_第1页
1/9
LABVIEW虚拟仪器程序设计及应用报告_第2页
2/9
LABVIEW虚拟仪器程序设计及应用报告_第3页
3/9

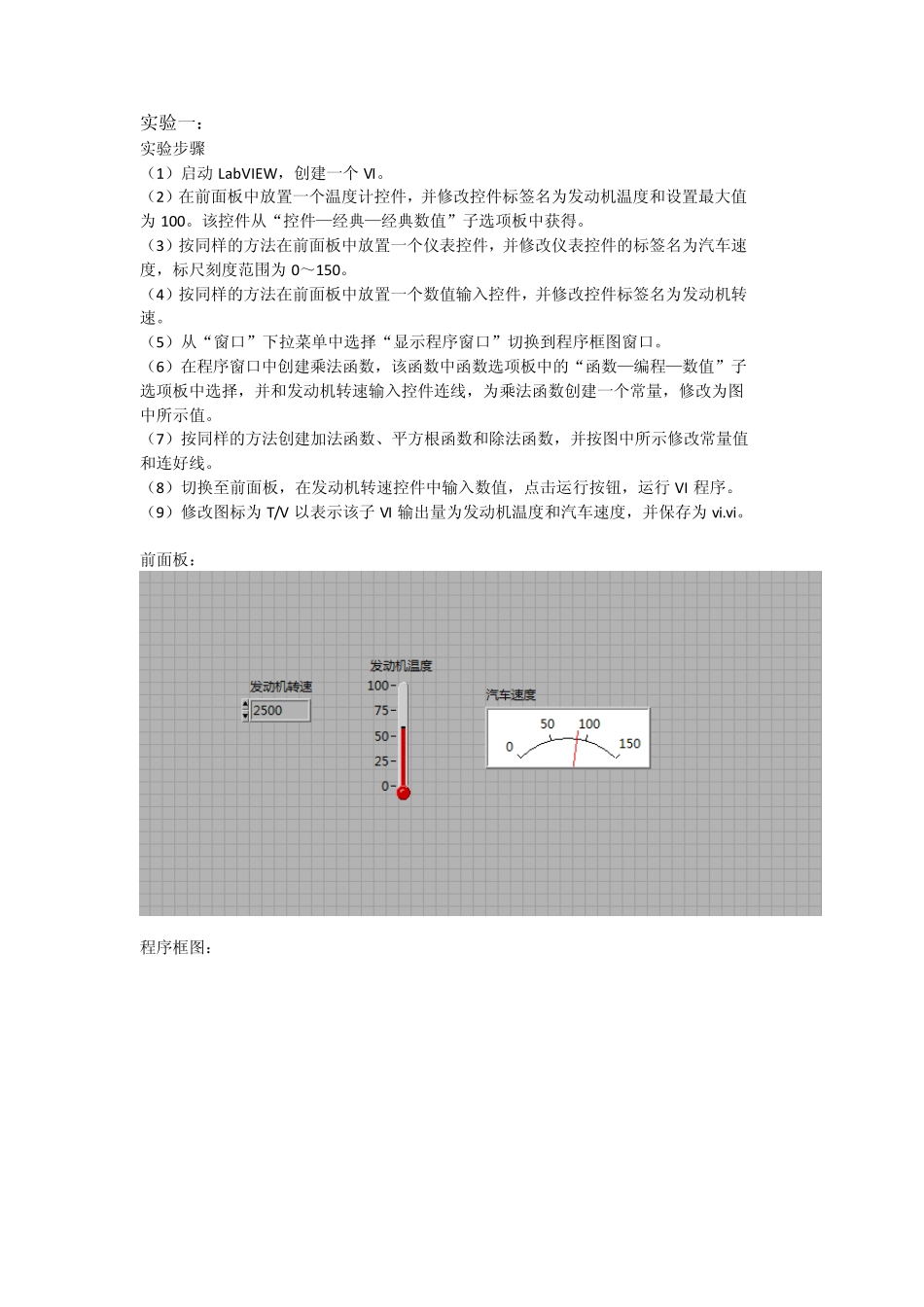

实验一: 实验步骤 (1)启动LabVIEW,创建一个VI。 (2)在前面板中放置一个温度计控件,并修改控件标签名为发动机温度和设置最大值为100。该控件从“控件—经典—经典数值”子选项板中获得。 (3)按同样的方法在前面板中放置一个仪表控件,并修改仪表控件的标签名为汽车速度,标尺刻度范围为0~150。 (4)按同样的方法在前面板中放置一个数值输入控件,并修改控件标签名为发动机转速。 (5)从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。 (6)在程序窗口中创建乘法函数,该函数中函数选项板中的“函数—编程—数值”子选项板中选择,并和发动机转速输入控件连线,为乘法函数创建一个常量,修改为图中所示值。 (7)按同样的方法创建加法函数、平方根函数和除法函数,并按图中所示修改常量值和连好线。 (8)切换至前面板,在发动机转速控件中输入数值,点击运行按钮,运行 VI 程序。 (9)修改图标为T/V 以表示该子 VI 输出量为发动机温度和汽车速度,并保存为v i.v i。 前面板: 程序框图: 实验二: 实验步骤: (1)启动LabVIEW,创建一个VI。 (2)在前面板中创建一个旋钮控件,修改标签名为发动机转速,设置数值范围为0~5000,从旋钮控件中调出一个数字显示控件来同步显示旋钮控件当前值。 (3)在前面板创建两个数值显示控件,并修改标签名为汽车速度和发动机温度。 (4)切换至程序框图窗口。 (5)在程序框图中创建一个大于或等于函数。 (6)在程序框图中调用实验一的子函数,从函数选板中的“函数—选择 VI”选在实验一创建的子v i.v i。 (7)在程序框图中创建一个蜂鸣器函数,并按图示连线情况连线。 (8)切换至前面板,在发动机转速中输入数值,点击运行按钮运行。 前面板: 程序框图: 实验三: 实验步骤: (1)创建一个VI,在前面板中创建一个波形图控件。 (2)在前面板添加一个波形图表控件。 (3)切换到程序窗口图。 (4)在程序框图中创建一个For循环,并给 For循环创建一个常量,设置值为 50. (5)在For循环中放置一个随机数函数。 (6)在For循环中放置一个整数倍毫秒函数,并为期创建常量,设置常量值为 100. (7)按照程序框图连好线,切换至前面板,点击运行按钮运行程序。 前面板: 程序框图: 实验四: 实验步骤: (1)新建一个VI,在前面板中添加一个波形图控件。 (2)在前面板中添加一个显示二维数组中元素的数值显示控件。首先创...
