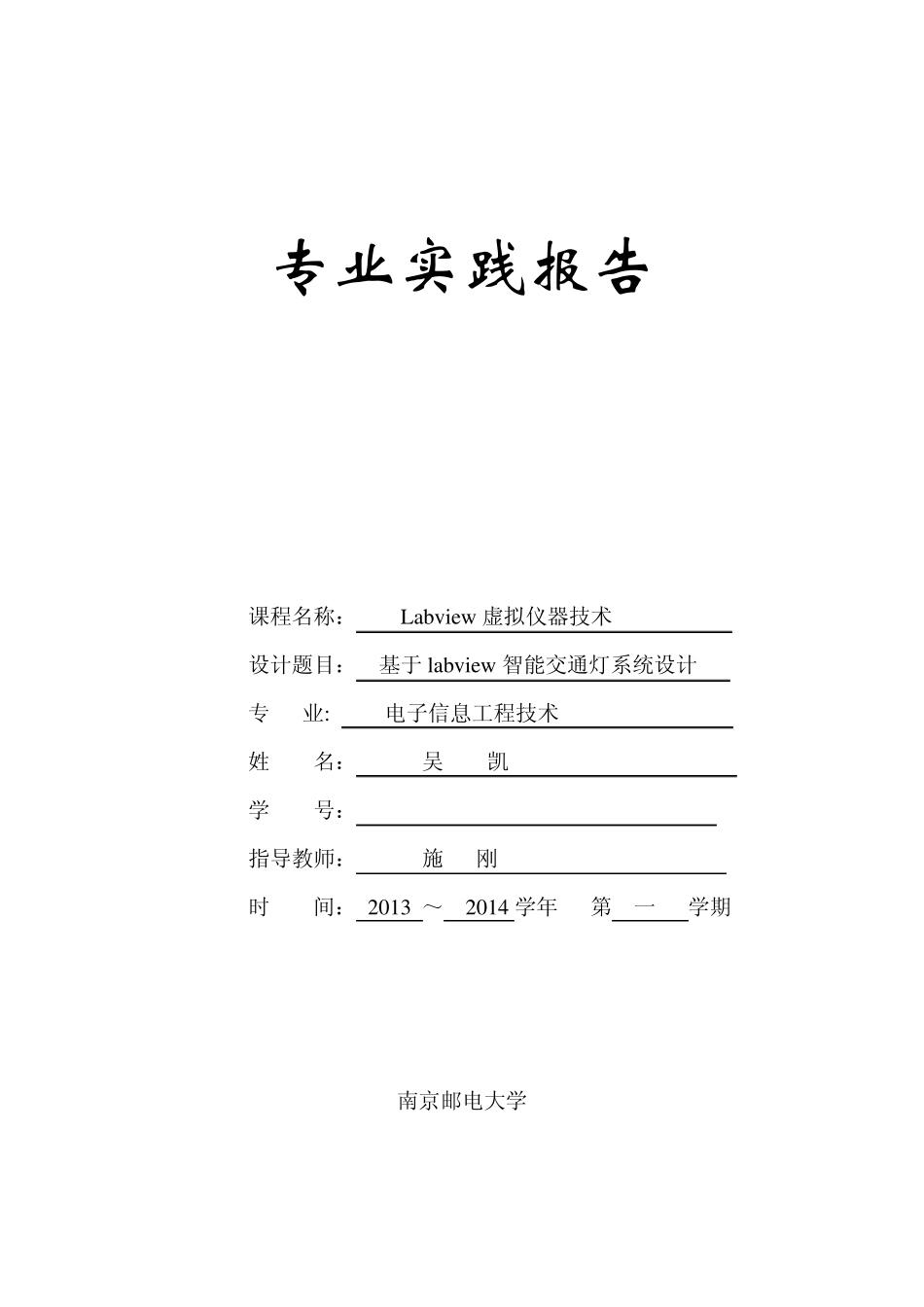

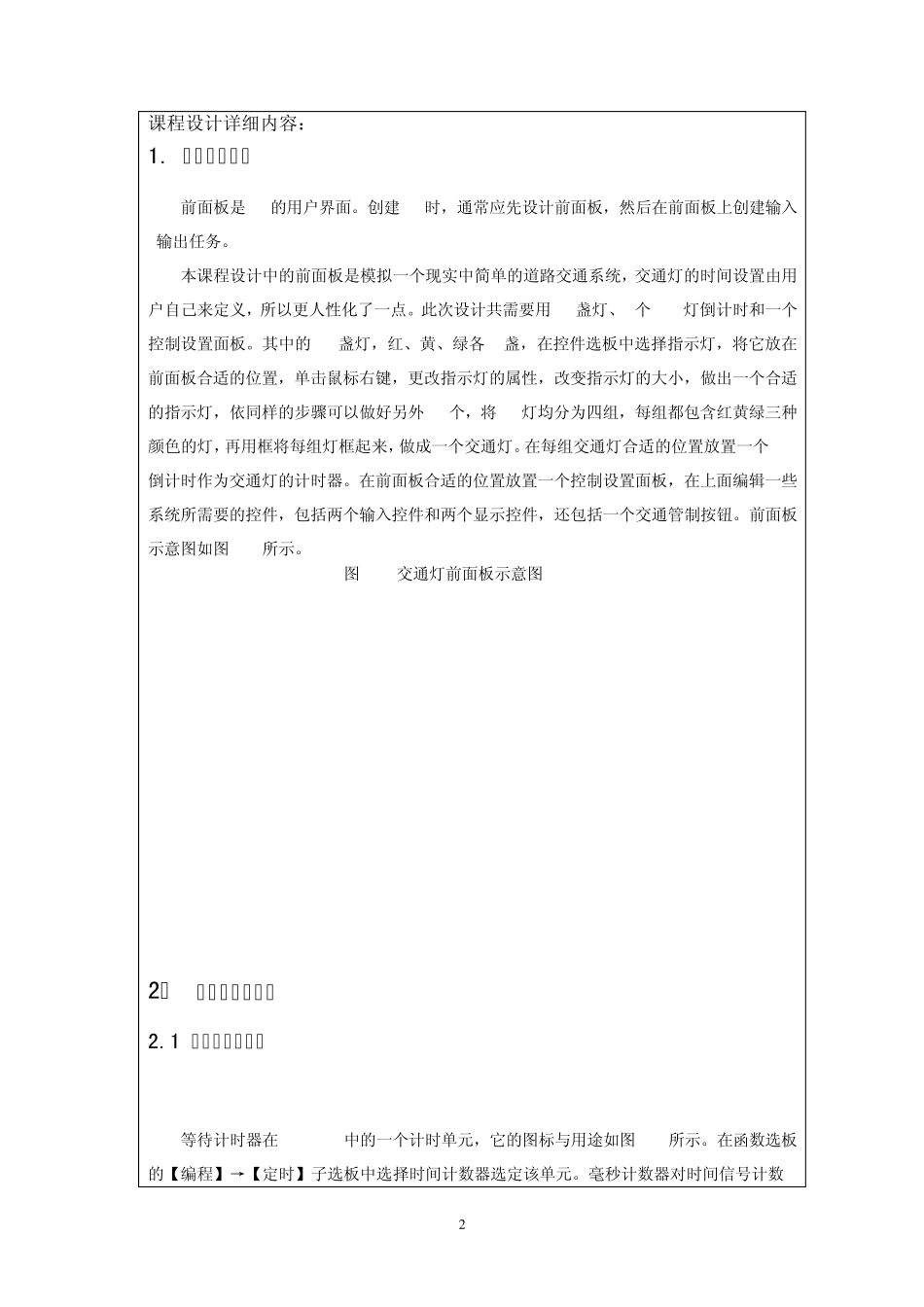

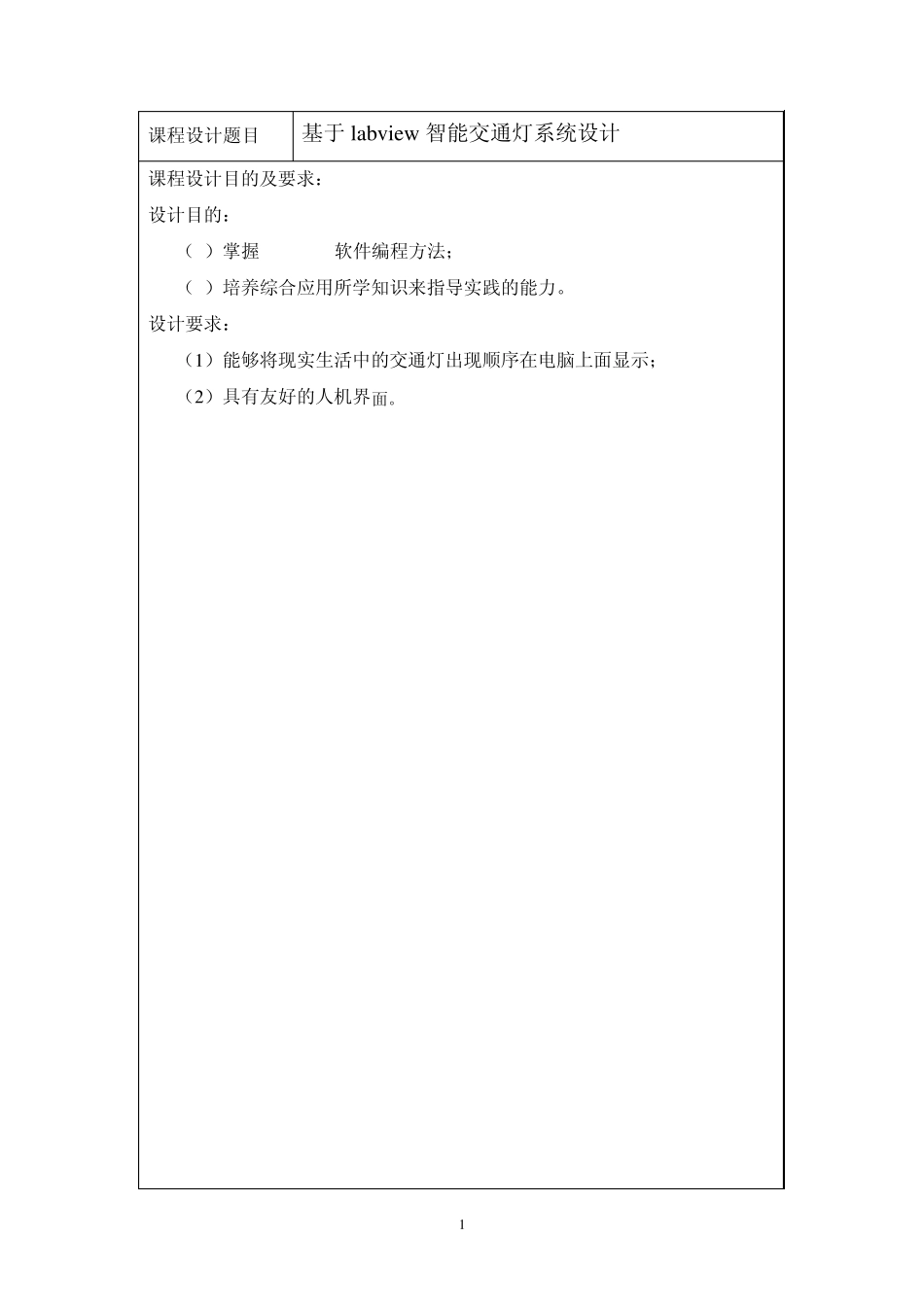

专业实践报告 课程名称： Labview 虚拟仪器技术 设计题目： 基于labview 智能交通灯系统设计 专 业: 电子信息工程技术 姓 名： 吴 凯 学 号： Z11161035 指导教师： 施 刚 时 间： 2013 ～ 2014 学年 第 一 学期 南京邮电大学 1 课程设计题目 基于labview 智能交通灯系统设计 课程设计目的及要求： 设计目的： （1）掌握LabVIEW软件编程方法； （2）培养综合应用所学知识来指导实践的能力。 设计要求： （1）能够将现实生活中的交通灯出现顺序在电脑上面显示； （2）具有友好的人机界面。 2 课程设计详细内容： 1. 前面板的设计 前面板是 VI的用户界面。创建 VI时，通常应先设计前面板，然后在前面板上创建输入/输出任务。 本课程设计中的前面板是模拟一个现实中简单的道路交通系统，交通灯的时间设置由用户自己来定义，所以更人性化了一点。此次设计共需要用 12盏灯、4个 LED灯倒计时和一个控制设置面板。其中的 12盏灯，红、黄、绿各 4盏，在控件选板中选择指示灯，将它放在前面板合适的位置，单击鼠标右键，更改指示灯的属性，改变指示灯的大小，做出一个合适的指示灯，依同样的步骤可以做好另外 11个，将 12灯均分为四组，每组都包含红黄绿三种颜色的灯，再用框将每组灯框起来，做成一个交通灯。在每组交通灯合适的位置放置一个 LED倒计时作为交通灯的计时器。在前面板合适的位置放置一个控制设置面板，在上面编辑一些系统所需要的控件，包括两个输入控件和两个显示控件，还包括一个交通管制按钮。前面板示意图如图1-1所示。 图1-1 交通灯前面板示意图 2． 程序框图的设计 2.1 延迟信号的产生 等待计时器在 LabVIEW中的一个计时单元，它的图标与用途如图3-2所示。在函数选板的【编程】→【定时】子选板中选择时间计数器选定该单元。毫秒计数器对时间信号计数, 3 要产生一个一秒为单位的时间延迟信号,所以还得给毫秒计数值加上一个1000毫秒的的常量。如图 1-2等待计数器所示。 图 1-2 等待计数器 2.2 显示控件数字的同步 利用一个For循环，将用户自己设置的倒计时时间时间连接上For循环的的条件语句上，即 N接口，然后在加一些算法和时间延迟就做成了倒计时模块了。倒计时模块程序结构如图1-3所示。 图 1-3 倒计时模块程序结构 2.3 各组时间信号的动作 平铺结构是 labview中的结构类型之一，平铺结构类似文本编辑语言中的顺序结构。平铺结构可以从【结构】子...
