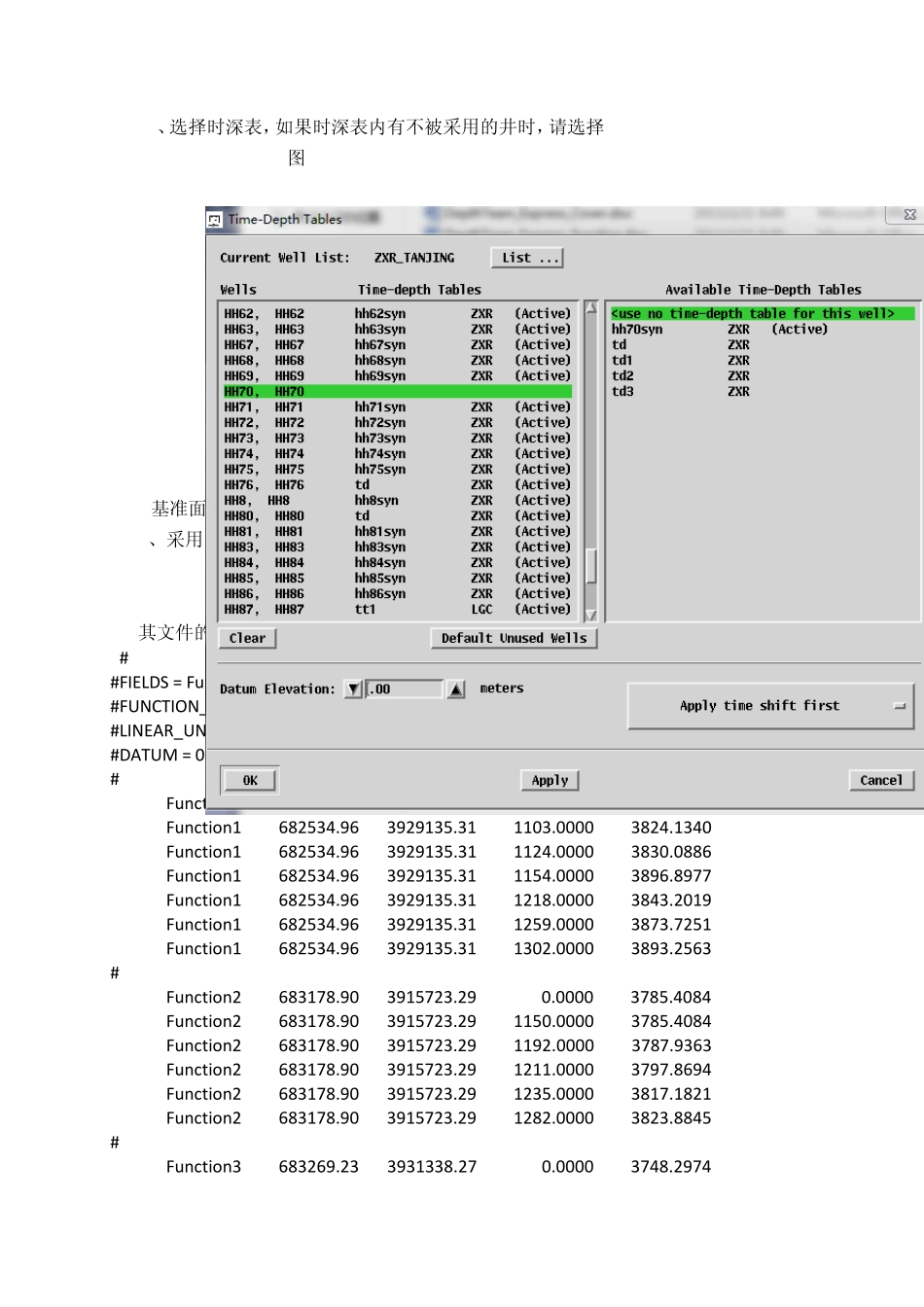

LandMar 变速成图 变速成图包括建立速度模型、时深转换和构造成图。LandMark 一般是通过 TDQ 模块和 DepthTeam 模块实现速度建模;通过 TDQ 模块来实现时深转换;通过 ZmapPlus模块和 MapIt 实现构造成图。 TDQ 速度建模 技术概要: TDQ 速度建模是通过时间 -深度曲线经线性内插生成速度体,或通过地震数据处理提供的速度函数建立速度模型。时间 -深度曲线建立的模型,精度虽高,但数据量少。用地震数据处理后的速度函数建立的速度模型,数据多, 但精度低。所以常规方法是: 钻井数据的模型作为参考速度模型,地震速度模型作为目标模型, 用参考模型标定目标模型。其标定过程如下:  参考函数〔RDS〕经过输入时深函数重采样而建立的。即输入函数在网格节点上垂直采样生成参考函数(RDS)。  目标函数〔SVF〕是通过在每一个参考速度函数位置上对地震速度域做重采样。  对于每一个参考速度函数建立一个标定函数〔SFF〕。标定函数值等于参考函数值除以目标速度函数值: SSF = RDS / SVF 标定函数(SSF)在参考函数相同的位置上重采样。 通过综合钻井数据和由地震数据提取的连续速度信息,可以提高深度模型的精度。但这流程适用于简单的地质区域。在这类地区,构造层要平缓。 具体操作步骤: 1、用 OpenWorks (数据库)的时深表做速度模型 1). 建新的速度模型 。打开 SeisWorks Project:的 List…, 选择三维项目: 。TDQ---> Model--> New 2). 选择活化时深表 。TDQ---> Build --> From Time - Depth Table...--->  Select A Well List, OK-  Time Depth Tables(下图) 1). 建新的速度模型 2). 选择活化时深表 3). 建立和存储速度模 。当你在左侧接活一个钻井时, 在右侧将显示所有的T - D表。选择用来建速度模型的T - D表。 3). 建立和存储速度模型 。TDQ---> Model--> Save/ Save As 输入速度模型名: 2、用速度函数做速度模型 1). 输入速度函数,建立速度模型  TDQ ---> Model---> Import---> Velocity Function File--->  Import Velocity Function File 2). 存储速度模型 。TDQ---> Model--> Save/ Save As 输入速度模型名: 3用时深表速度模型标定速度函数模型 1). 选择速度函数模型---->  TDQ ---> Model--->Open…--->  Open Model 2). 标定速度(T - D Table)模型--->  TDQ ---> Build...
