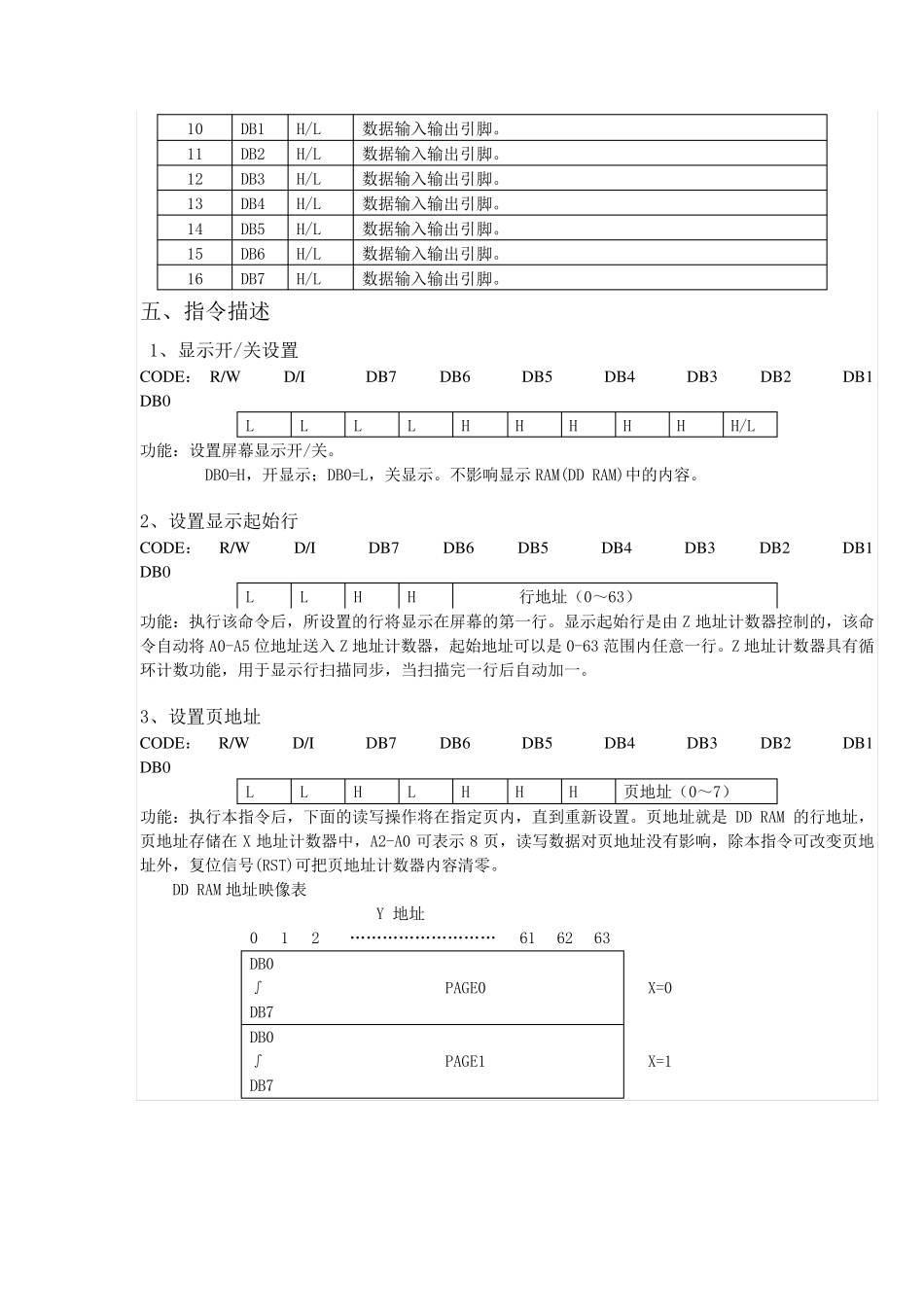

LCD12864 系列点阵型液晶显示模块 使用说明书 一、OCM12864 液晶显示模块概述 1. OCM12864 液晶显示模块是128× 64 点阵型液晶显示模块，可显示各种字符及图形，可与CPU 直接接口，具有8 位标准数据总线、6 条控制线及电源线。采用KS0107 控制IC。 2. 外观尺寸：113× 65×11mm(ocm12864-1), 93× 70×10mm(ocm12864-2) 78× 70×10mm(ocm12864-3)， 3. 视域尺寸：73.4× 38.8mm(ocm12864-1) 70.7× 38mm(ocm12864-2), 64× 44mm(ocm12864-3) 4. 重量：大约 g  补充说明：外观尺寸可根据用户的要求进行适度调整。 二、最大工作范围 1、逻辑工作电压(Vcc)：4.5～5.5V 2、电源地(GND)：0V 3、LCD 驱动电压(Vee)：0～-10V 4、输入电压：Vee～Vdd 5、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温） 6、保存温度(Tstg)：-10～65℃ 三、电气特性(测试条件 Ta=25,Vdd=5.0+/-0.25V) 1、输入高电平(Vih)：3.5Vmin 2、输入低电平(Vil)：0.55Vmax 3、输出高电平(Voh)：3.75Vmin 4、输出低电平(Vol)：1.0Vmax 5、工作电流：2.0mAmax 四、接口说明 12864-3A 接口说明表 管脚号 管脚 电平 说明 1 CSA H/L 片选择信号，低电平时选择前 64 列。 2 CSB H 片选择信号，低电平时选择后 64 列。 3 GND 0V 逻辑电源地。 4 VCC 5V 逻辑电源。 5 VEE -10V LCD 驱动电源。 6 D/I H/L 数据\指令选择，高电平：数据D0-D7 将送入显示RAM； 低电平：数据D0-D7 将送入指令寄存器执行。 7 R/W H/L 读\写选择，高电平：读数据；低电平：写数据。 8 E H.H/L 读写使能，高电平有效，下降沿锁定数据。 9 DB0 H/L 数据输入输出引脚。 10 DB1 H/L 数据输入输出引脚。 11 DB2 H/L 数据输入输出引脚。 12 DB3 H/L 数据输入输出引脚。 13 DB4 H/L 数据输入输出引脚。 14 DB5 H/L 数据输入输出引脚。 15 DB6 H/L 数据输入输出引脚。 16 DB7 H/L 数据输入输出引脚。 五、指令描述 1、显示开/关设置 CODE： R/W D/I DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 L L L L H H H H H H/L 功能：设置屏幕显示开/关。 DB0=H，开显示；DB0=L，关显示。不影响显示RAM(DD RAM)中的内容。 2、设置显示起始行 CODE： R/W D/I DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0 L L H H 行地址（0～63） 功能：执行该命令后，所设置的行将显示...
