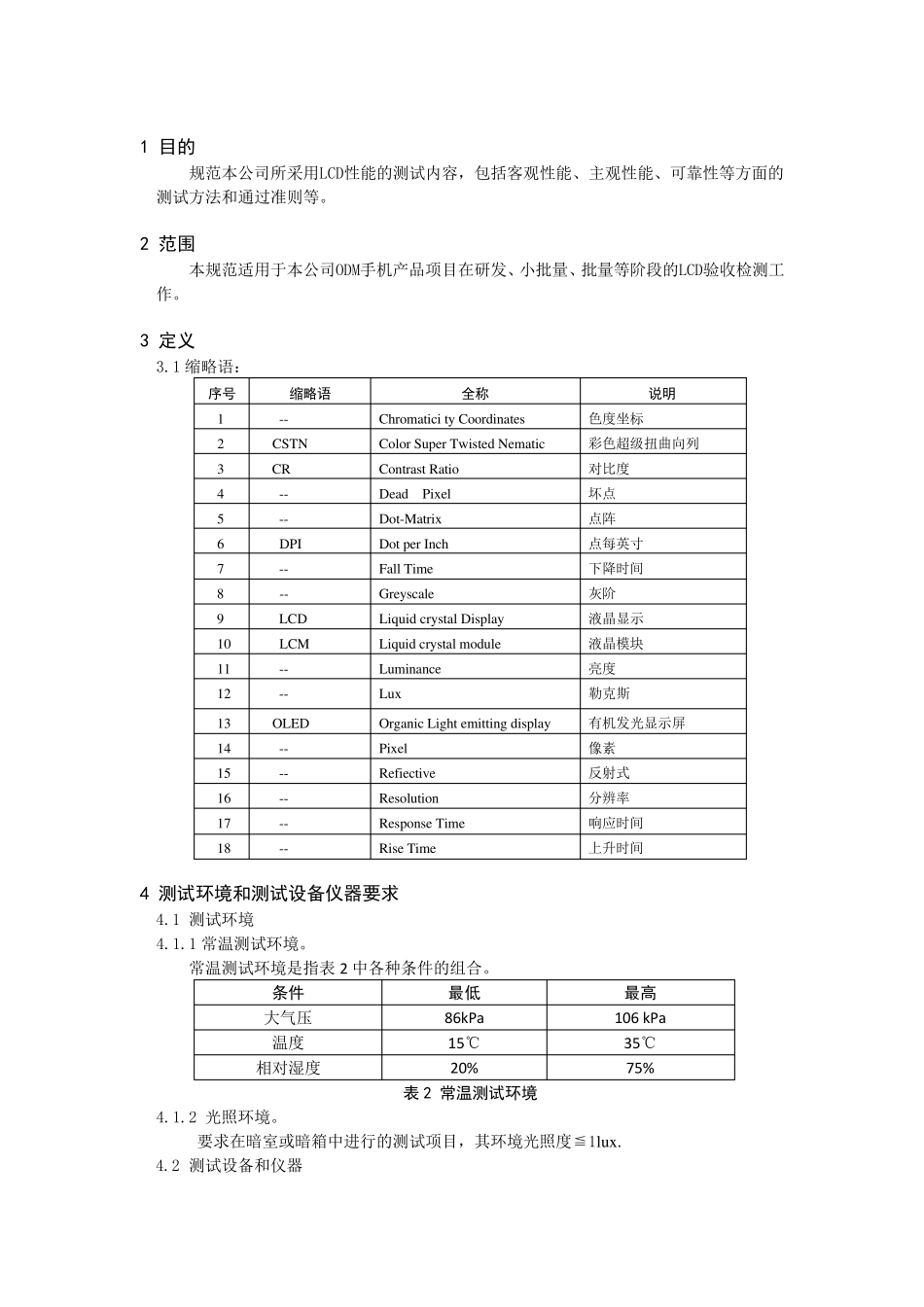

1 目的 规范本公司所采用LCD性能的测试内容，包括客观性能、主观性能、可靠性等方面的测试方法和通过准则等。 2 范围 本规范适用于本公司ODM手机产品项目在研发、小批量、批量等阶段的LCD验收检测工作。 3 定义 3.1 缩略语： 序号 缩略语 全称 说明 1 -- Chromatici ty Coordinates 色度坐标 2 CSTN Color Super Twisted Nematic 彩色超级扭曲向列 3 CR Contrast Ratio 对比度 4 -- Dead Pixel 坏点 5 -- Dot-Matrix 点阵 6 DPI Dot per Inch 点每英寸 7 -- Fall Time 下降时间 8 -- Greyscale 灰阶 9 LCD Liquid crystal Display 液晶显示 10 LCM Liquid crystal module 液晶模块 11 -- Luminance 亮度 12 -- Lux 勒克斯 13 OLED Organic Light emitting display 有机发光显示屏 14 -- Pixel 像素 15 -- Refiective 反射式 16 -- Resolution 分辨率 17 -- Response Time 响应时间 18 -- Rise Time 上升时间 4 测试环境和测试设备仪器要求 4.1 测试环境 4.1.1 常温测试环境。 常温测试环境是指表2 中各种条件的组合。 条件 最低 最高 大气压 86kPa 106 kPa 温度 15℃ 35℃ 相对湿度 20% 75% 表 2 常温测试环境 4.1.2 光照环境。 要求在暗室或暗箱中进行的测试项目，其环境光照度≦1lux. 4.2 测试设备和仪器 主 要 测 试 设 备 和 仪 器 如 表 3 所 示 ： 仪器设备名称 规格/型号/配置 仪器设备名称 规格/型号/配置 光 学 暗 室 光 照 度 ≦ 1lux 屏 点 压 试 验 机 分 光 色 度 计 静 电 放 电 发 生 器 色 温 计 自 由 跌 落 试 验 机 可 程 式 温 湿 度 试 验 箱 翻 滚 跌 落 试 验 机 温 度 冲 击 试 验 箱 重 复 性 微 跌 试 验 机 盐 雾 试 验 箱 表3 测试仪器和设备 4.3 测 试 基 本 要 求 a) 本 规 范 要 求 该 型 号 的 手 机 产 品 LCD 单 体 测 试 时 ，通 过 产 品 厂 家 提 供 的 测 试 夹 具 使LCD 单 体 显 示 测 试 图 片 ； b) 测 试 中 所 使 用 的 测 试 仪 器 和 设 备 应 是 经 过 校 准 合 格 ， 并 且 在 有 效 使 用 期 内 ； c) 测 试 中 说 使 用 的 电 压 与 电 流 ， ...
