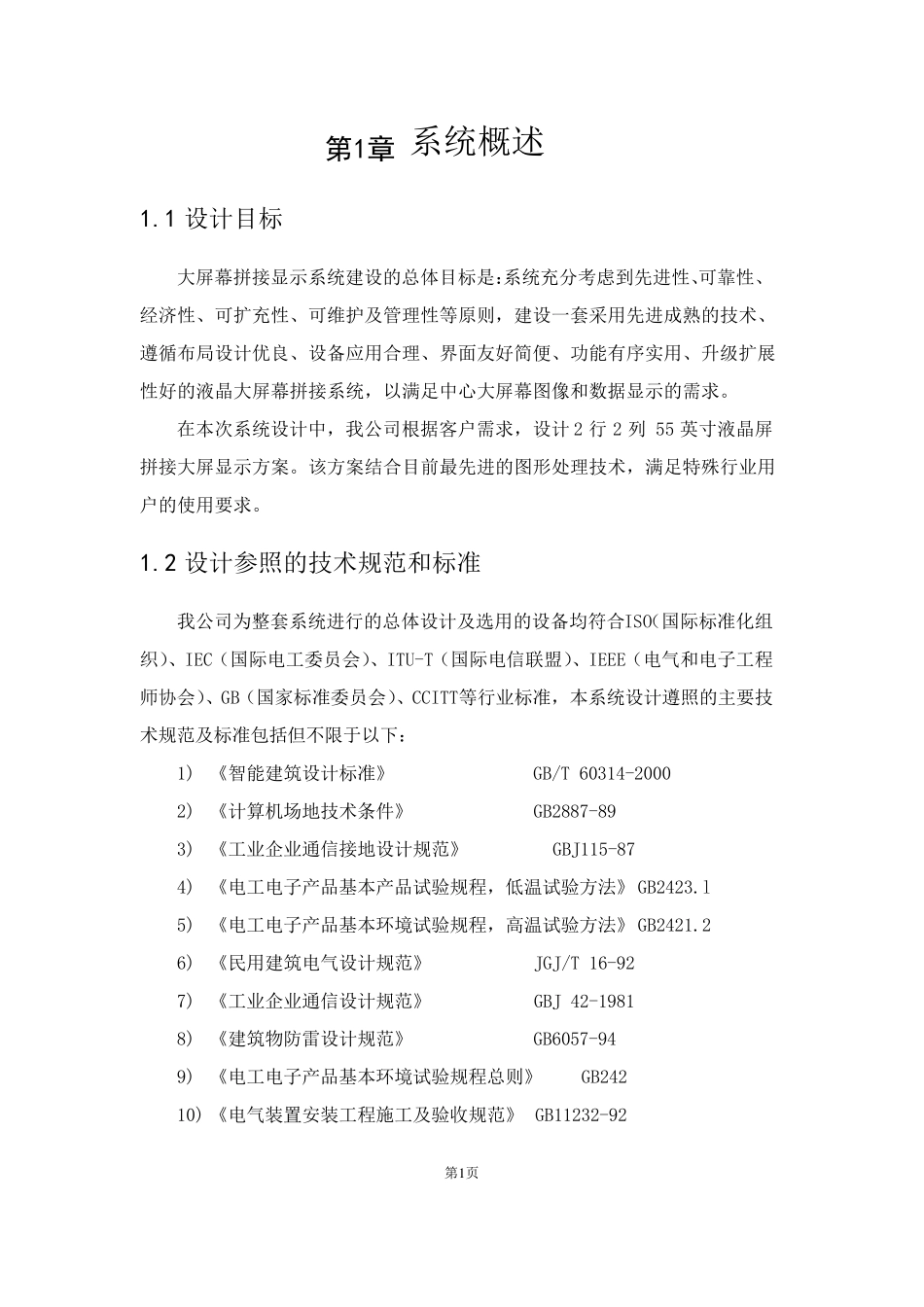

第1 页 第1章 系统概述 1.1 设计目标 大屏幕拼接显示系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性、可维护及管理性等原则，建设一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统，以满足中心大屏幕图像和数据显示的需求。 在本次系统设计中，我公司根据客户需求，设计2 行 2 列 55 英寸液晶屏拼接大屏显示方案。该方案结合目前最先进的图形处理技术，满足特殊行业用户的使用要求。 1.2 设计参照的技术规范和标准 我公司为整套系统进行的总体设计及选用的设备均符合ISO（国际标准化组织）、IEC（国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）、CCITT等行业标准，本系统设计遵照的主要技术规范及标准包括但不限于以下： 1) 《智能建筑设计标准》 GB/T 60314-2000 2) 《计算 机 场 地 技术条 件 》 GB2887-89 3) 《工业企 业通 信接地 设计规范》 GBJ115-87 4) 《电工电子产 品 基 本产 品 试 验 规程，低 温 试 验 方法 》 GB2423.l 5) 《电工电子产 品 基 本环 境 试 验 规程，高 温 试 验 方法 》 GB2421.2 6) 《民 用建筑电气设计规范》 JGJ/T 16-92 7) 《工业企 业通 信设计规范》 GBJ 42-1981 8) 《建筑物 防 雷 设计规范》 GB6057-94 9) 《电工电子产 品 基 本环 境 试 验 规程总则》 GB242 10) 《电气装 置 安 装 工程施 工及验 收 规范》 GB11232-92 第2 页 11) 《工业企业通信接地设计规范》 GBJ79-85 12) 《 会议电视系统工程设计规范》 YD6732-97 13) 《 会议电视系统工程验收规范 》 YD6733-97 14) 《有线电视系统工程设计规范》 GB67200-94 15) 《民用闭路电视系统工程设计规范》 GB67198-94 16) 《智能建筑工程质量验收规范》 GB67339-2003 17) 《建筑电气工程施工质量验收统一规范》 GB67303-2002 18) 《民用闭路监控电视系统工程技术规范》 GB67198-94 19) 《电视和声音信号的电缆分配系统》 GB/T 6510—1986 20) 《工业企业共用天线电视系统设计规范》 GBJ 120—88 21) 《厅堂扩声特性测量方法》 GB/T4959-1995 22) 《采暖通风与空气调节设计规范》 GBJ19-87 第3 页 第2章 详细设计 2.1 系统结构 整个大屏系统可以...
