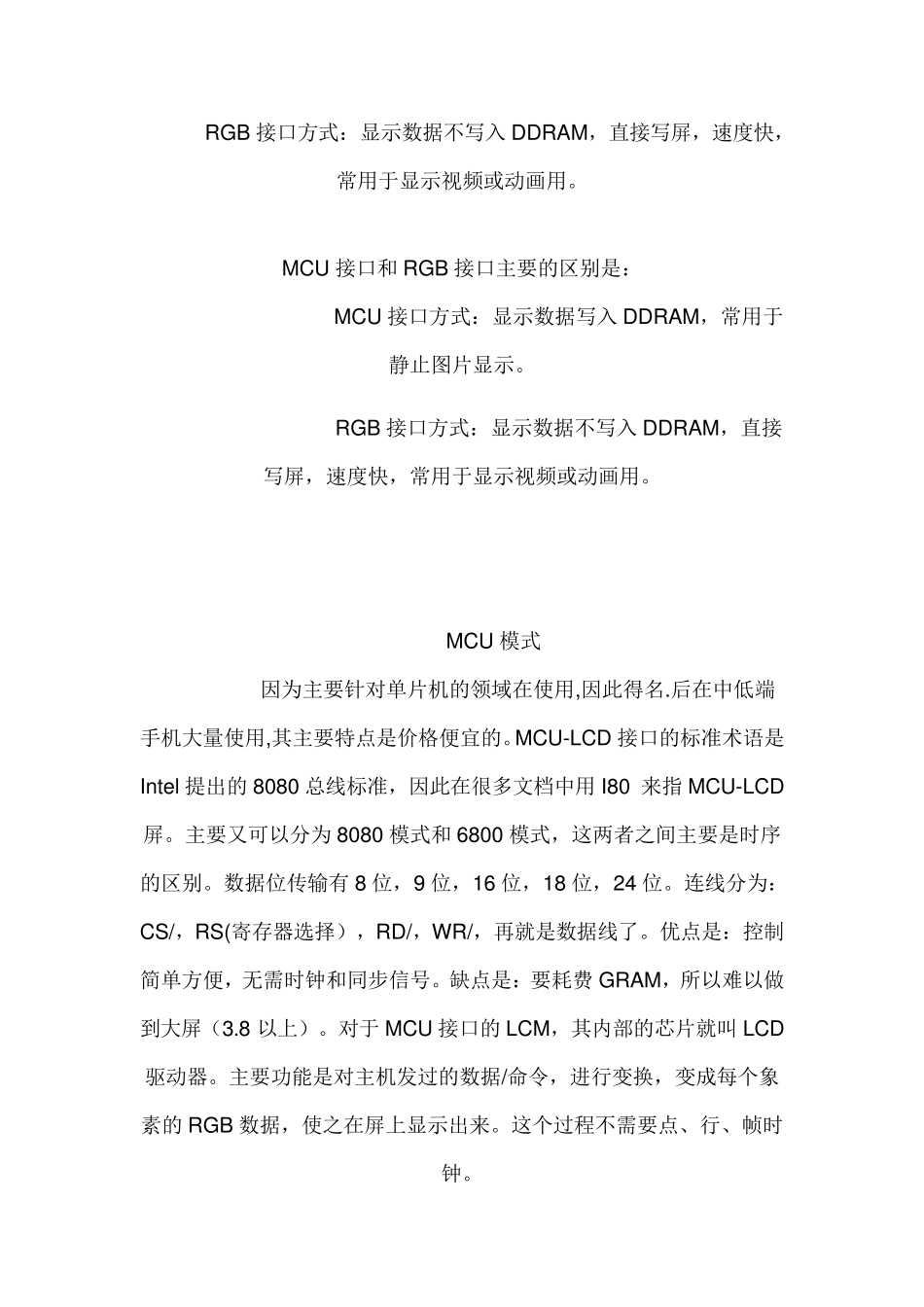

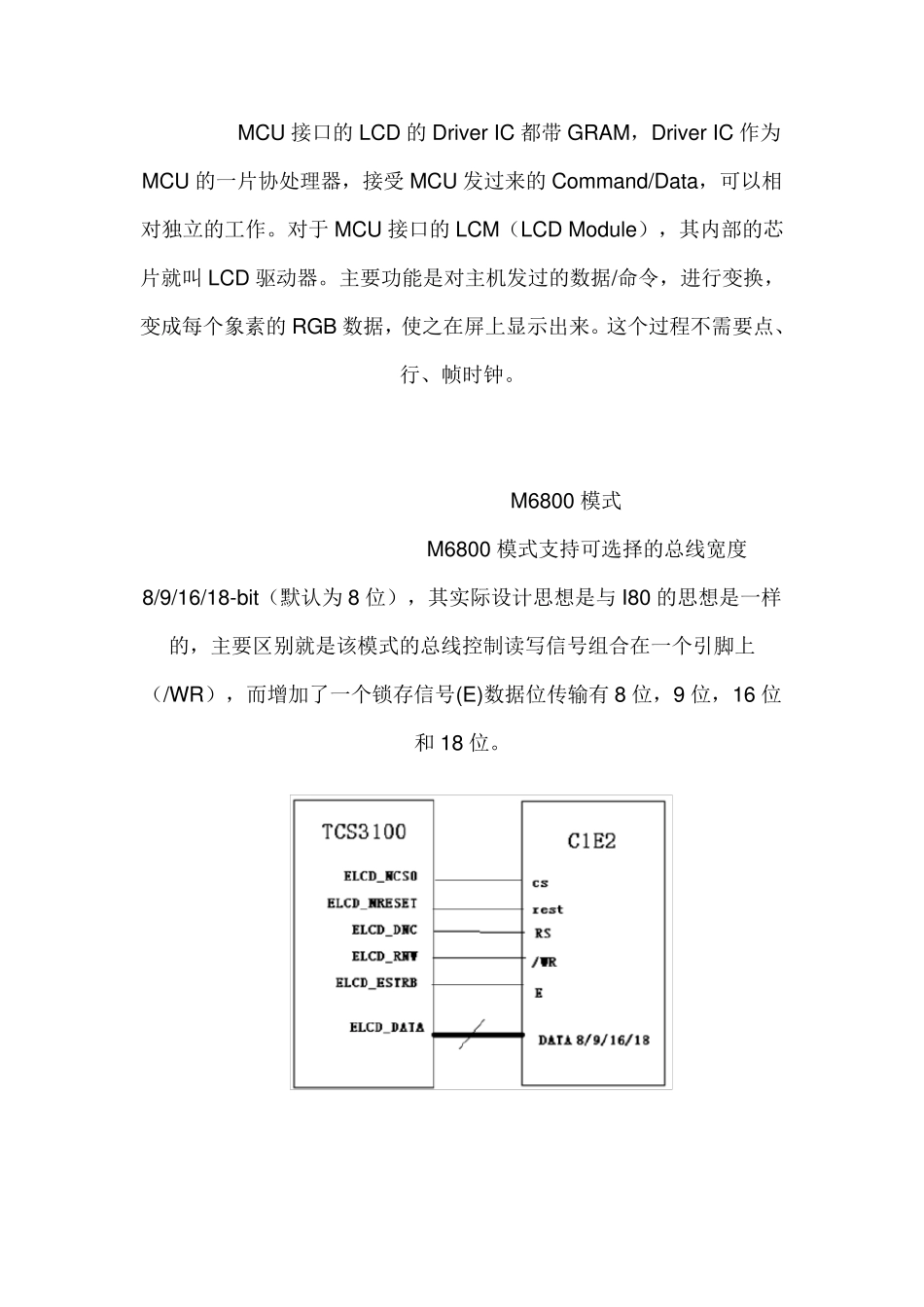

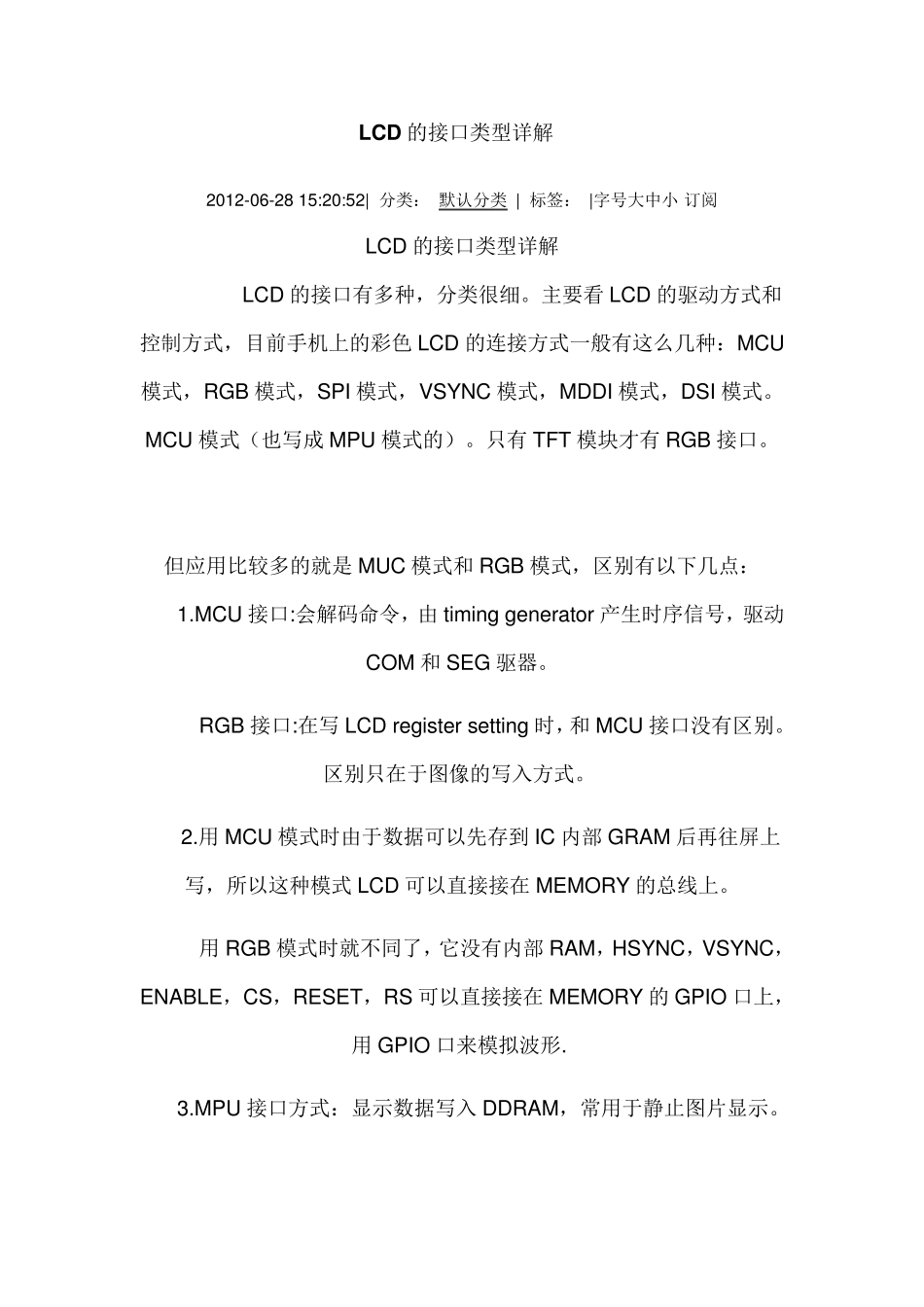

LCD 的接口类型详解 2012-06-28 15:20:52| 分类： 默认分类 | 标签： |字号大中小 订阅 LCD 的接口类型详解 LCD 的接口有多种，分类很细。主要看 LCD 的驱动方式和控制方式，目前手机上的彩色 LCD 的连接方式一般有这么几种：MCU模式，RGB 模式，SPI 模式，VSYNC 模式，MDDI 模式，DSI 模式。MCU 模式（也写成 MPU 模式的）。只有TFT 模块才有RGB 接口。 但应用比较多的就是 MUC 模式和 RGB 模式，区别有以下几点： 1.MCU 接口:会解码命令，由 timing generator 产生时序信号，驱动COM 和 SEG 驱器。 RGB 接口:在写 LCD register setting 时，和 MCU 接口没有区别。区别只在于图像的写入方式。 2.用 MCU 模式时由于数据可以先存到 IC 内部 GRAM 后再往屏上写，所以这种模式 LCD 可以直接接在 MEMORY 的总线上。 用 RGB 模式时就不同了，它没有内部 RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS 可以直接接在 MEMORY 的GPIO 口上，用 GPIO 口来模拟波形. 3.MPU 接口方式：显示数据写入 DDRAM，常用于静止图片显示。 RGB 接口方式：显示数据不写入 DDRAM，直接写屏，速度快，常用于显示视频或动画用。 MCU 接口和 RGB 接口主要的区别是： MCU 接口方式：显示数据写入 DDRAM，常用于静止图片显示。 RGB 接口方式：显示数据不写入 DDRAM，直接写屏，速度快，常用于显示视频或动画用。 MCU 模式 因为主要针对单片机的领域在使用,因此得名.后在中低端手机大量使用,其主要特点是价格便宜的。MCU-LCD 接口的标准术语是Intel 提出的 8080 总线标准，因此在很多文档中用 I80 来指 MCU-LCD屏。主要又可以分为 8080 模式和 6800 模式，这两者之间主要是时序的区别。数据位传输有 8 位，9 位，16 位，18 位，24 位。连线分为：CS/，RS(寄存器选择），RD/，WR/，再就是数据线了。优点是：控制简单方便，无需时钟和同步信号。缺点是：要耗费 GRAM，所以难以做到大屏（3.8 以上）。对于 MCU 接口的 LCM，其内部的芯片就叫LCD驱动器。主要功能是对主机发过的数据/命令，进行变换，变成每个象素的 RGB 数据，使之在屏上显示出来。这个过程不需要点、行、帧时钟。 MCU 接口的LCD 的Driver IC 都带GRAM，Driver IC 作为MCU 的一片协处理器，接受MCU 发过来的Command/Data，可以相对独立的工作。对于MCU 接口的LCM（LCD Module），其内部的...
