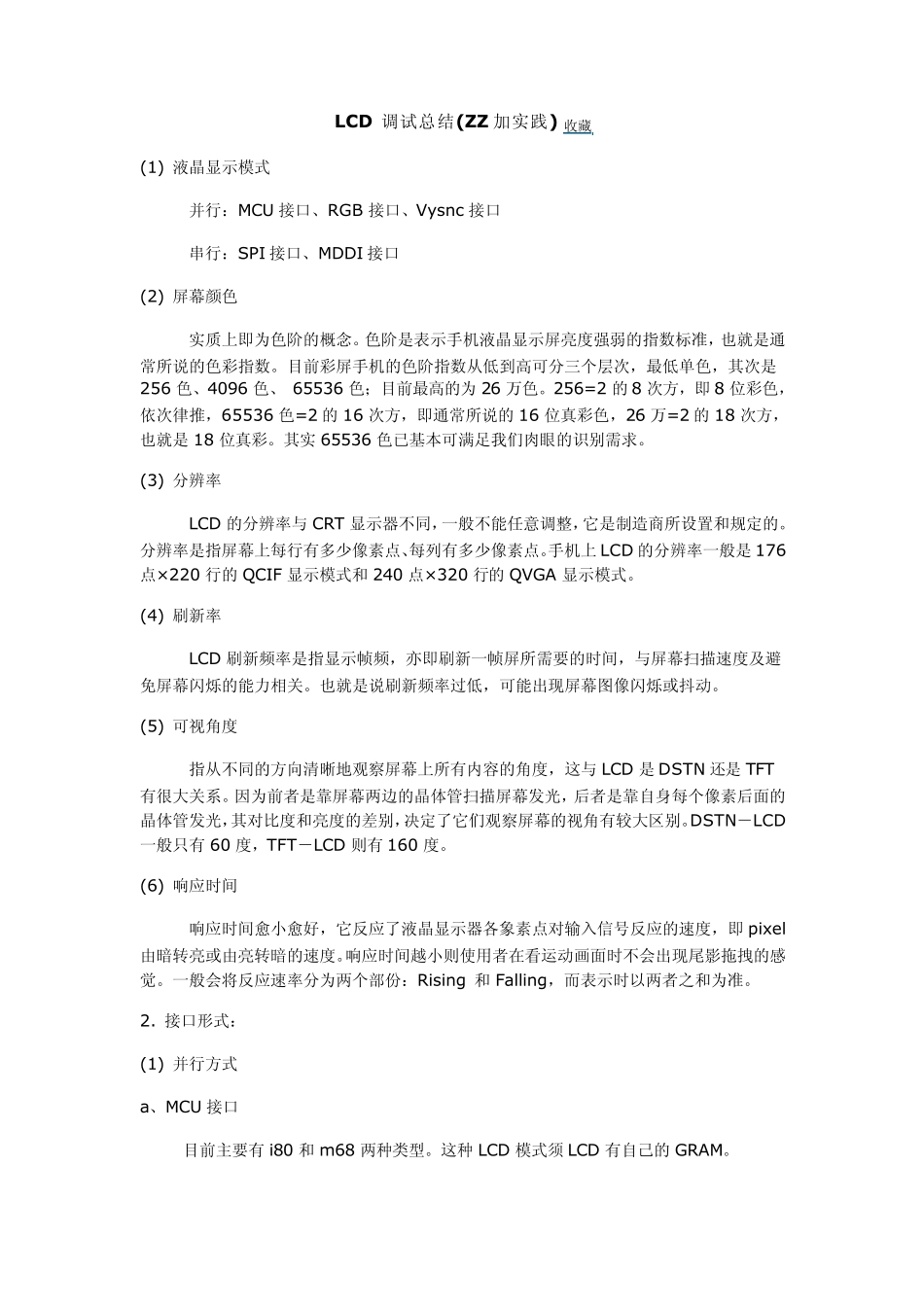

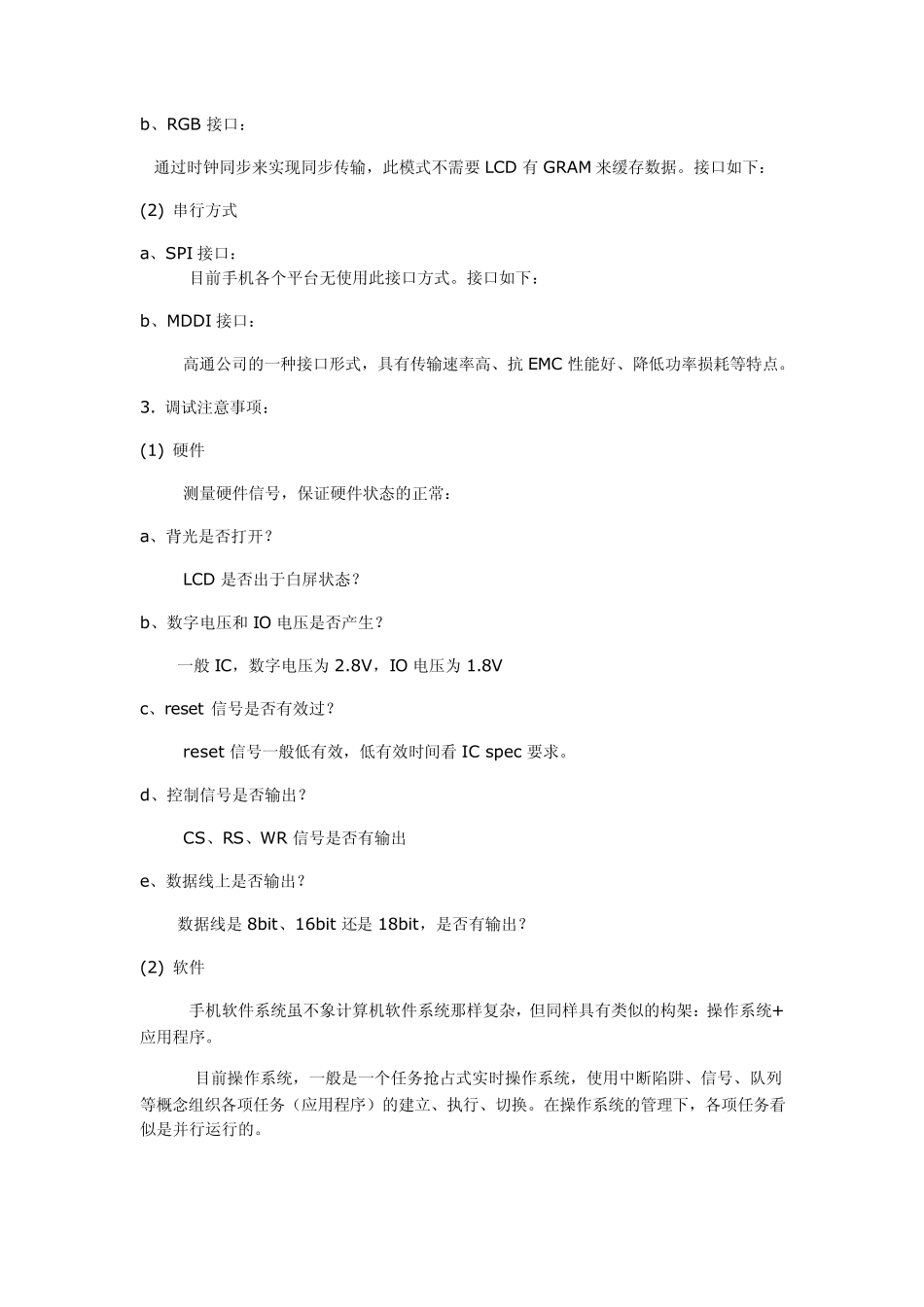

LCD 调试总结(ZZ 加实践) 收藏 (1) 液晶显示模式 并行：MCU 接口、RGB 接口、Vysnc 接口 串行：SPI 接口、MDDI 接口 (2) 屏幕颜色 实质上即为色阶的概念。色阶是表示手机液晶显示屏亮度强弱的指数标准，也就是通常所说的色彩指数。目前彩屏手机的色阶指数从低到高可分三个层次，最低单色，其次是256 色、4096 色、 65536 色；目前最高的为 26 万色。256=2 的 8 次方，即 8 位彩色，依次律推，65536 色=2 的 16 次方，即通常所说的 16 位真彩色，26 万=2 的 18 次方，也就是 18 位真彩。其实65536 色已基本可满足我们肉眼的识别需求。 (3) 分辨率 LCD 的分辨率与 CRT 显示器不同，一般不能任意调整，它是制造商所设置和规定的。分辨率是指屏幕上每行有多少像素点、每列有多少像素点。手机上 LCD 的分辨率一般是 176点× 220 行的 QCIF 显示模式和 240 点× 320 行的 QVGA 显示模式。 (4) 刷新率 LCD 刷新频率是指显示帧频，亦即刷新一帧屏所需要的时间，与屏幕扫描速度及避免屏幕闪烁的能力相关。也就是说刷新频率过低，可能出现屏幕图像闪烁或抖动。 (5) 可视角度 指从不同的方向清晰地观察屏幕上所有内容的角度，这与 LCD 是 DSTN 还是 TFT有很大关系。因为前者是靠屏幕两边的晶体管扫描屏幕发光，后者是靠自身每个像素后面的晶体管发光，其对比度和亮度的差别，决定了它们观察屏幕的视角有较大区别。DSTN－LCD一般只有 60 度，TFT－LCD 则有 160 度。 (6) 响应时间 响应时间愈小愈好，它反应了液晶显示器各象素点对输入信号反应的速度，即 pixel由暗转亮或由亮转暗的速度。响应时间越小则使用者在看运动画面时不会出现尾影拖拽的感觉。一般会将反应速率分为两个部份：Rising 和 Falling，而表示时以两者之和为准。 2. 接口形式： (1) 并行方式 a、MCU 接口 目前主要有 i80 和 m68 两种类型。这种 LCD 模式须 LCD 有自己的 GRAM。 b、RGB 接口： 通过时钟同步来实现同步传输，此模式不需要 LCD 有 GRAM 来缓存数据。接口如下： (2) 串行方式 a、SPI 接口： 目前手机各个平台无使用此接口方式。接口如下： b、MDDI 接口： 高通公司的一种接口形式，具有传输速率高、抗 EMC 性能好、降低功率损耗等特点。 3. 调试注意事项： (1) 硬件 测量硬件信号，保证硬件状态的正常： a、背光是否打开？ LCD 是否出于白屏状态？ b...
