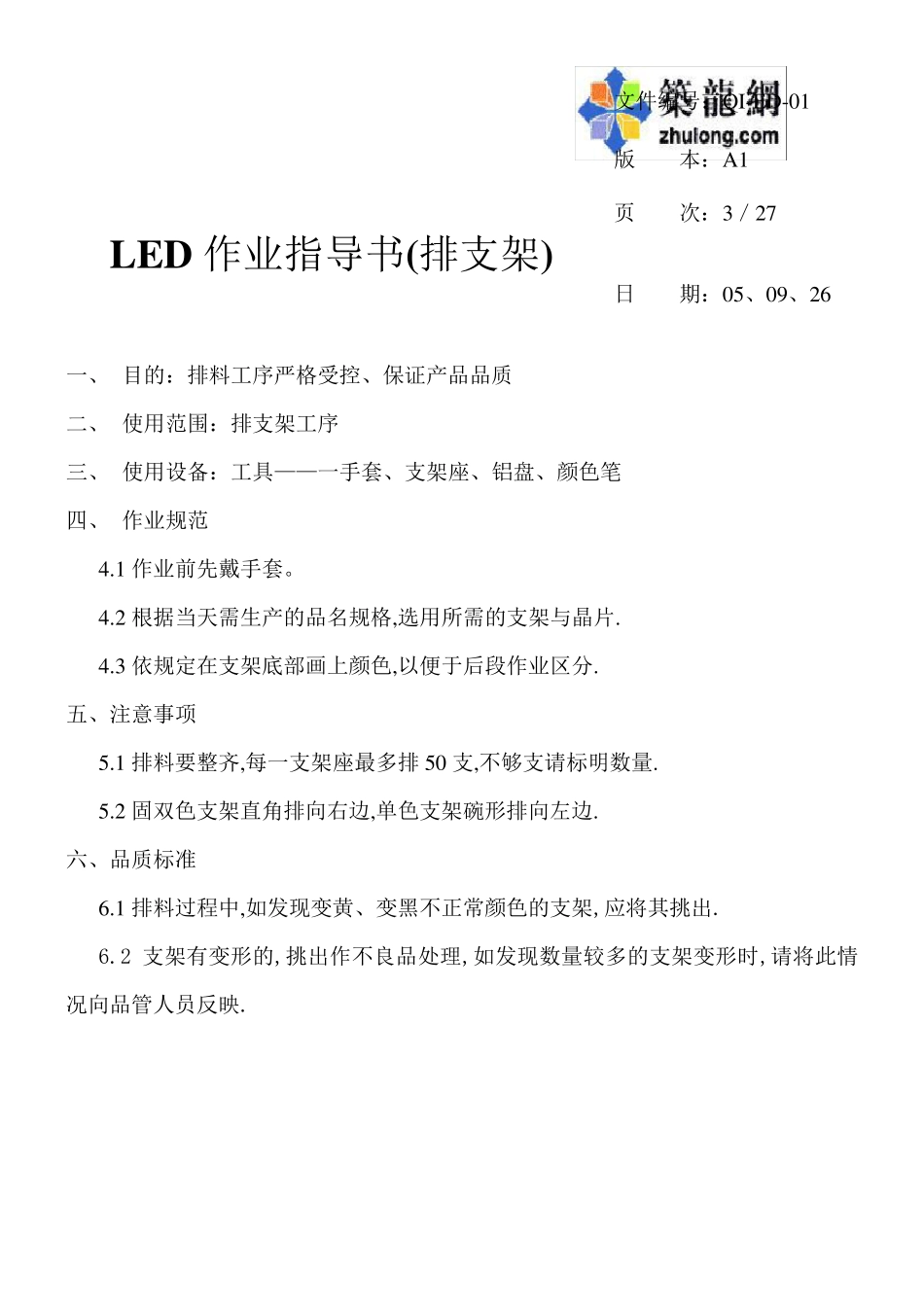

文件编号：Q I-ED-01 版 本：A1 LED 作业指导书(排支架) 页 次：3／27 日 期：05、09、26 一、 目的：排料工序严格受控、保证产品品质 二、 使用范围：排支架工序 三、 使用设备：工具——一手套、支架座、铝盘、颜色笔 四、 作业规范 4.1 作业前先戴手套。 4.2 根据当天需生产的品名规格,选用所需的支架与晶片. 4.3 依规定在支架底部画上颜色,以便于后段作业区分. 五、注意事项 5.1 排料要整齐,每一支架座最多排50 支,不够支请标明数量. 5.2 固双色支架直角排向右边,单色支架碗形排向左边. 六、品质标准 6.1 排料过程中,如发现变黄、变黑不正常颜色的支架,应将其挑出. 6.2 支架有变形的,挑出作不良品处理,如发现数量较多的支架变形时,请将此情 况向品管人员反映. 文件编号：Q I-ED-01 版 本：A1 LED 作业指导书(扩晶) 页 次：4/27 日 期：05、09、26 一、目的：使扩晶工序受控,保证产品品质 二、使用范围：扩晶工序 三、使用设备：工具------扩晶机、子母环 四、相关文件：<<生产工作单>> 五、 作业规范 5.1 晶片扩张. 1、打开扩晶机电源开关. 2、热板清温度调整至50-60℃,热机十分钟,扩晶片时温度设定 65-75℃. 3、打开扩晶机上压架,在热板上放置子母环内圈,圆角的一在朝上. 4、将要扩晶之晶粒胶片放置热板上,使晶粒位于热板中央,预热30 秒之后,扣紧上压架.晶粒在上,胶片在下. 5、拨动下顶开关,顶板顶上,晶粒胶片开始扩张至定位. 6、套上子母环,外环圆角的一面朝下.按上压开关将外圈压紧(可重复 2-3 次,使子母环套紧为止),再按上压开关,使上压座回到原位置. 7、用小刀割除子母环外多余胶片,并按下顶开关,使顶板回位. 8、取出已扩好晶粒的子母环. 文件编号：QI-ED-01 版 本：A1 LED 作业指导书(点银胶) 页 次：5/27 日 期：05、09、26 一、目的：使点银胶工序严格受控、保证产品品质. 二、使用范围：备胶、点银胶工序. 三、使用设备：工具------显微镜、点银胶、夹具、固晶笔。 四、相关文件：<<生产工作单>> 五、作业规范 5.1 备银胶:从冰箱中取出银胶,室温解冻 30 分钟,待完全解冻后,搅拌均匀(约 20-30 分钟)将其装入点胶注射器内. 5.2 将排好的支架放到夹具上(一个夹具放 25 支),再用拍板拍平,然后进行点胶. 5.3 将排好的夹具放到显微镜下,将显微镜调到最佳位置(调节显微镜高度放大倍数,使下方支架顶部固晶区清楚). 5.4 调节点胶机时间为 0.2-...
