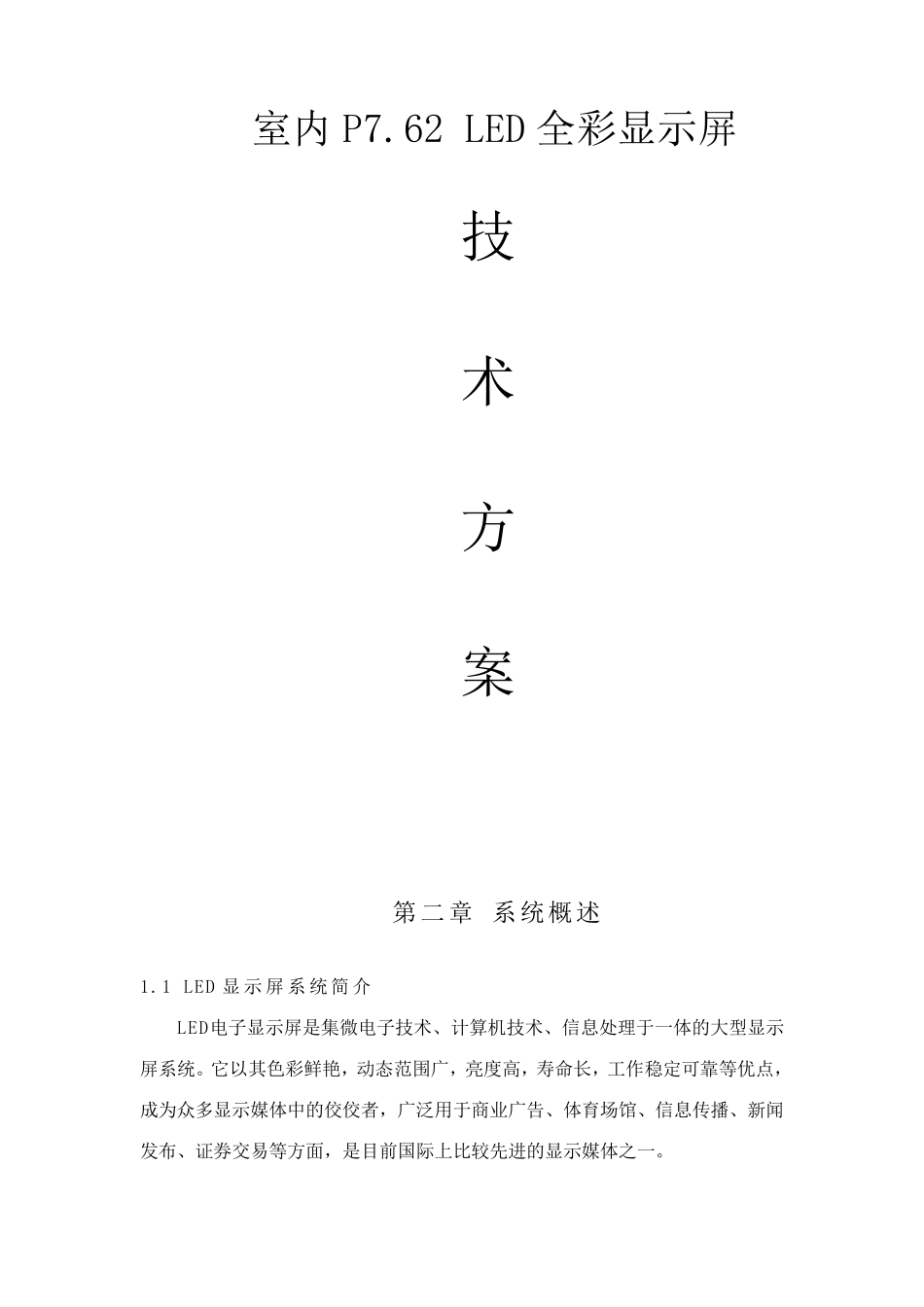

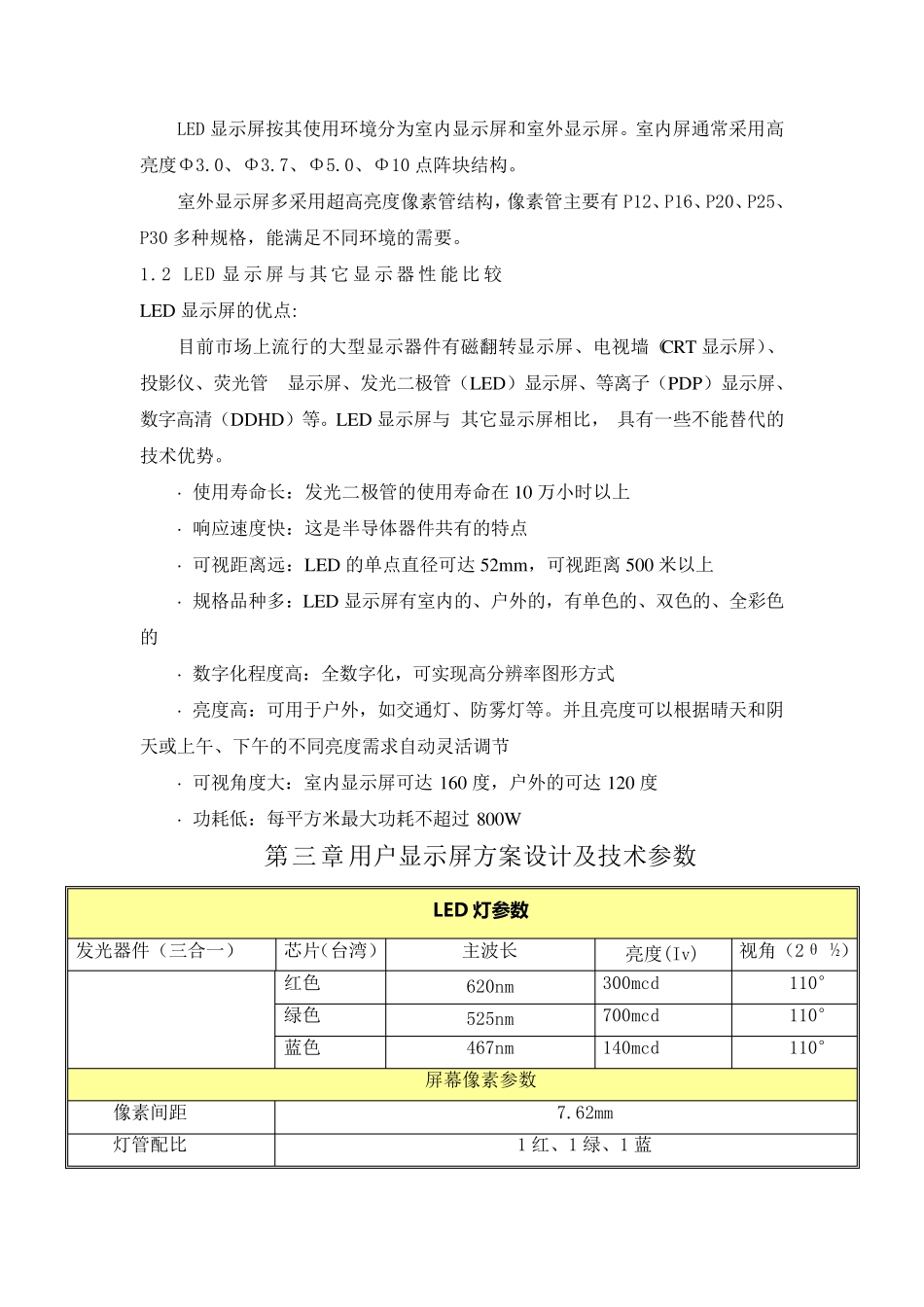

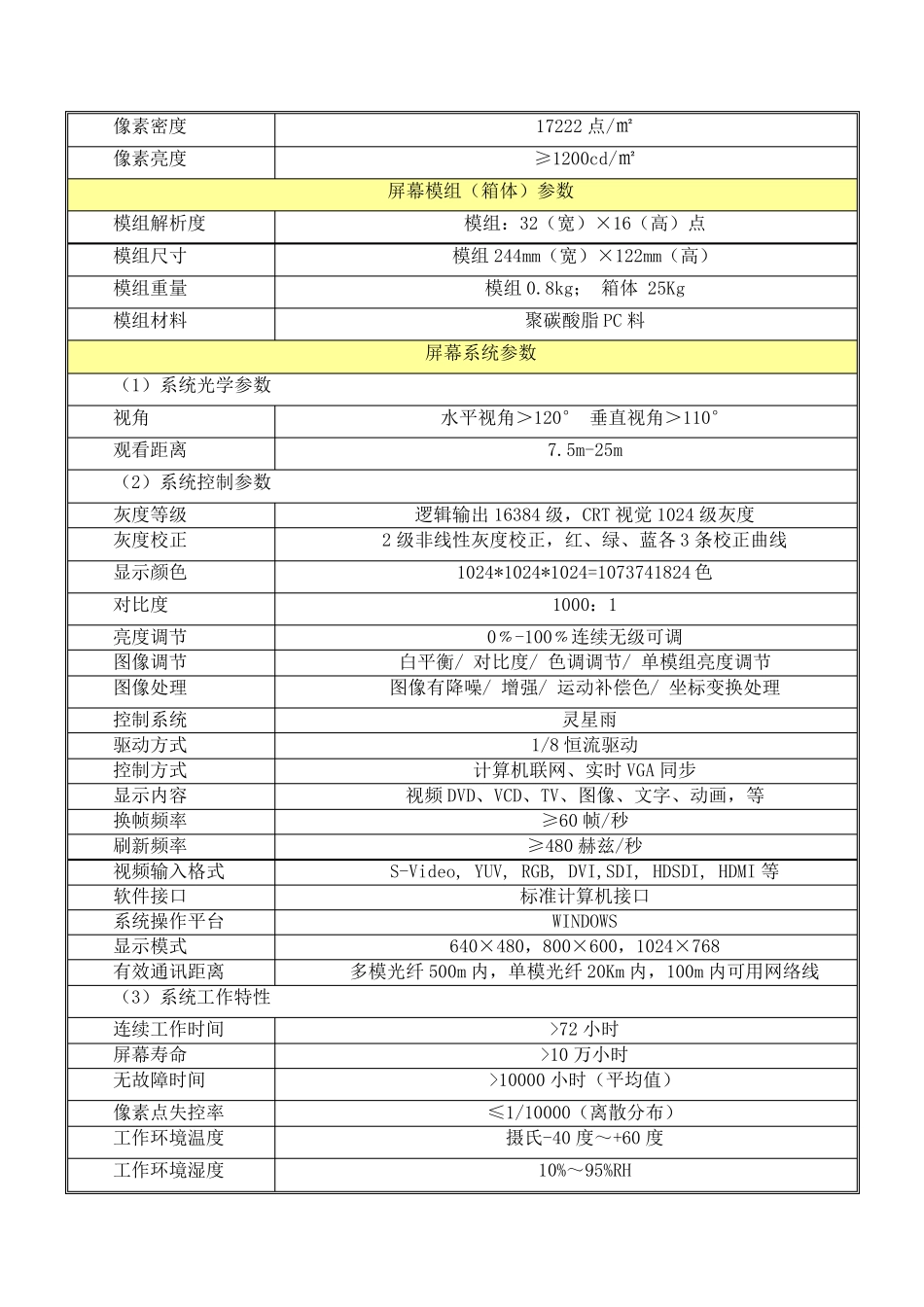

室内P7.62 LED 全彩显示屏 技 术 方 案 第二章 系统概述 1.1 LED 显示屏系统简介 LED电子显示屏是集微电子技术、计算机技术、信息处理于一体的大型显示屏系统。它以其色彩鲜艳,动态范围广,亮度高,寿命长,工作稳定可靠等优点,成为众多显示媒体中的佼佼者,广泛用于商业广告、体育场馆、信息传播、新闻发布、证券交易等方面,是目前国际上比较先进的显示媒体之一。 LED 显示屏按其使用环境分为室内显示屏和室外显示屏。室内屏通常采用高亮度Φ3.0、Φ3.7、Φ5.0、Φ10 点阵块结构。 室外显示屏多采用超高亮度像素管结构,像素管主要有 P12、P16、P20、P25、P30 多种规格,能满足不同环境的需要。 1.2 LED 显示屏与 其它 显示器 性 能 比 较 LED 显示屏的优点: 目前市场上流行的大型显示器件有磁翻转显示屏、电视墙(CRT 显示屏)、投影仪、荧光管 显示屏、发光二极管(LED)显示屏、等离子(PDP)显示屏、数字高清(DDHD)等。LED 显示屏与 其它显示屏相比, 具有一些不能替代的技术优势。 · 使用寿命长:发光二极管的使用寿命在 10 万小时以上 · 响应速度快:这是半导体器件共有的特点 · 可视距离远:LED 的单点直径可达 52mm,可视距离 500 米以上 · 规格品种多:LED 显示屏有室内的、户外的,有单色的、双色的、全彩色的 · 数字化程度高:全数字化,可实现高分辨率图形方式 · 亮度高:可用于户外,如交通灯、防雾灯等。并且亮度可以根据晴天和阴天或上午、下午的不同亮度需求自动灵活调节 · 可视角度大:室内显示屏可达 160 度,户外的可达 120 度 · 功耗低:每平方米最大功耗不超过800W 第三章用户显示屏方案设计及技术参数 LED 灯 参数 发光器件(三合一) 芯片(台湾) 主波长 亮度(Iv) 视角(2θ ½) 红色 620nm 300mcd 110° 绿色 525nm 700mcd 110° 蓝色 467nm 140mcd 110° 屏幕像素参数 像素间距 7.62mm 灯管配比 1 红、1 绿、1 蓝 像素密度 17222 点/㎡ 像素亮度 ≥1200cd/㎡ 屏幕模组(箱体)参数 模组解析度 模组:32(宽)×16(高)点 模组尺寸 模组244mm(宽)×122mm(高) 模组重量 模组0.8kg; 箱体 25Kg 模组材料 聚碳酸脂PC 料 屏幕系统参数 (1)系统光学参数 视角 水平视角>120° 垂直视角>110° 观看距离 7.5m-25m (2)系统控制参数 灰度等级 逻辑输出 16384 级,CRT 视觉...
