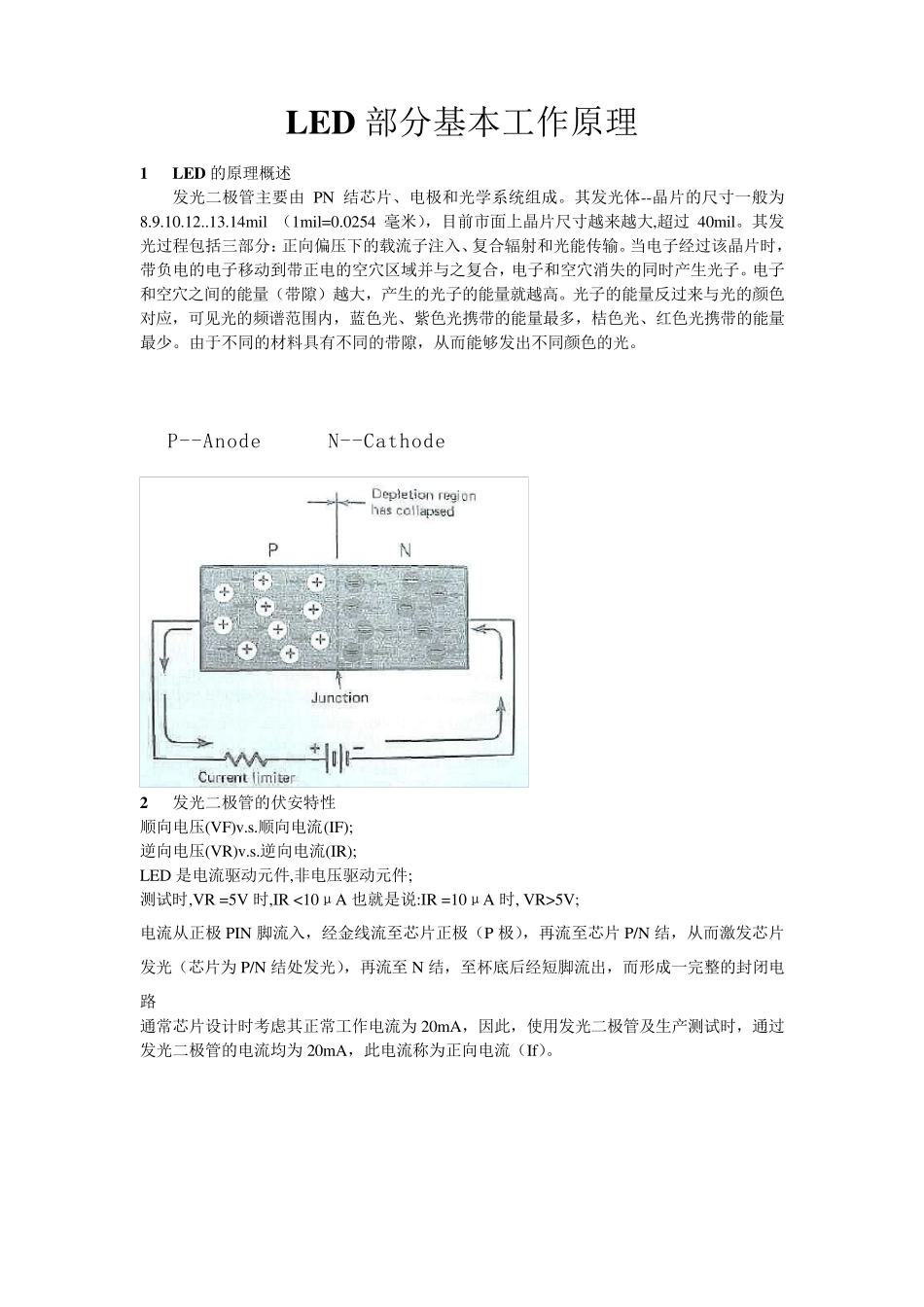

LED 部分基本工作原理 1 LED 的原理概述 发光二极管主要由 PN 结芯片、电极和光学系统组成
其发光体--晶片的尺寸一般为 8
14mil (1mil=0
0254 毫米),目前市面上晶片尺寸越来越大,超过 40mil
其发光过程包括三部分:正向偏压下的载流子注入、复合辐射和光能传输
当电子经过该晶片时,带负电的电子移动到带正电的空穴区域并与之复合,电子和空穴消失的同时产生光子
电子和空穴之间的能量(带隙)越大,产生的光子的能量就越高
光子的能量反过来与光的颜色对应,可见光的频谱范围内,蓝色光、紫色光携带的能量最多,桔色光、红色光携带的能量最少
由于不同的材料具有不同的带隙,从而能够发出不同颜色的光
2 发光二极管的伏安特性 顺向电压(VF)v
顺向电流(IF); 逆向电压(VR)v
逆向电流(IR); LED 是电流驱动元件,非电压驱动元件; 测试时,VR =5V 时,IR 5V; 电流从正极 PIN 脚流入,经金线流至芯片正极(P 极),再流至芯片 P/N 结,从而激发芯片发光(芯片为 P/N 结处发光),再流至 N 结,至杯底后经短脚流出,而形成一完整的封闭电路 通常芯片设计时考虑其正常工作电流为 20mA,因此,使用发光二极管及生产测试时,通过发光二极管的电流均为 20mA,此电流称为正向电流(If)

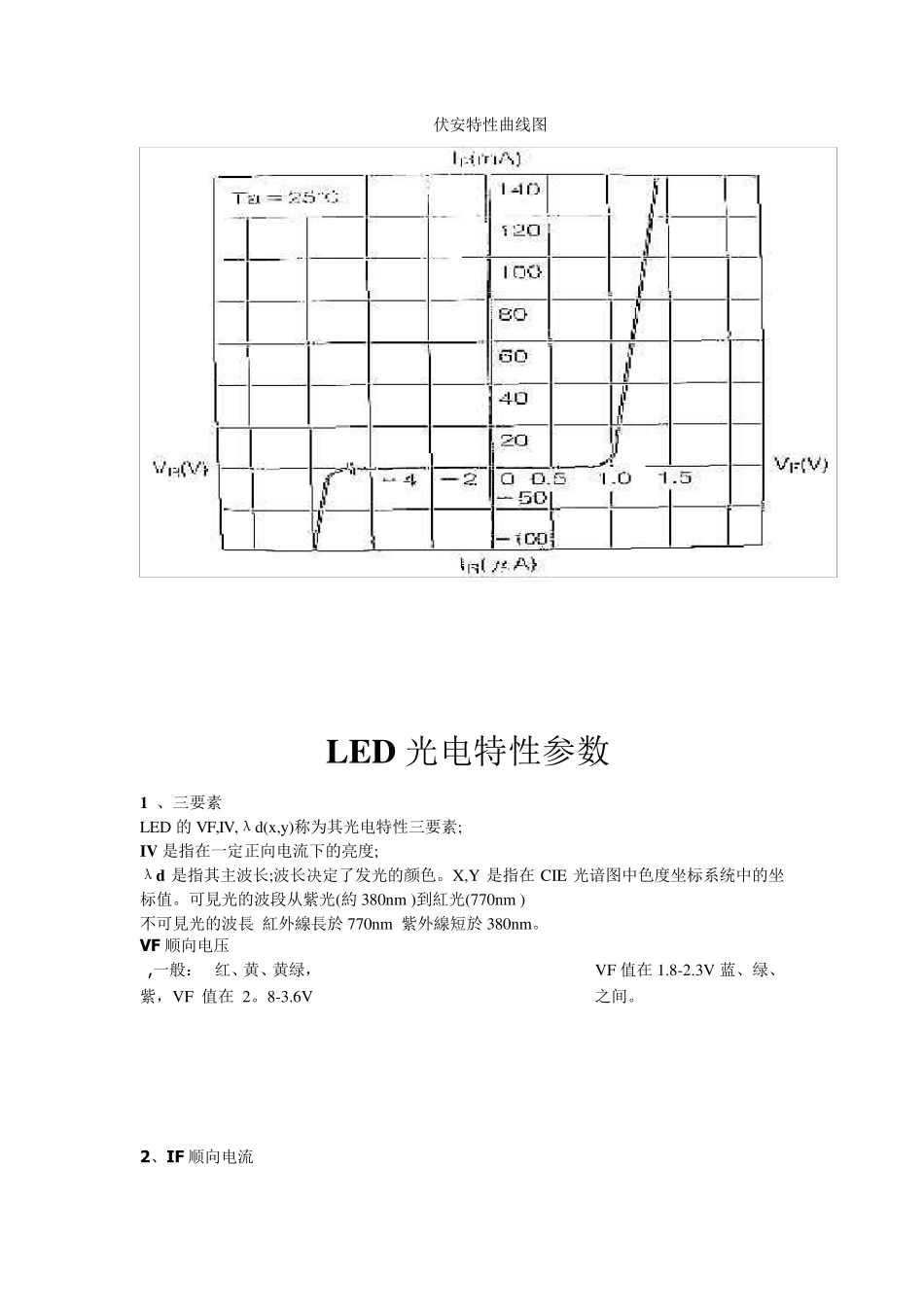

P--AnodeN--Cathode 伏安特性曲线图 LED 光电特性参数 1 、三要素 LED 的VF,IV,λd(x,y)称为其光电特性三要素; IV 是指在一定正向电流下的亮度; λd 是指其主波长;波长决定了发光的颜色
X,Y 是指在 CIE 光谙图中色度坐标系统中的坐标值
可見光的波段从紫光(約 380nm )到紅光(770nm ) 不可見光的波長 紅外線長於 770nm 紫外線短於 380nm

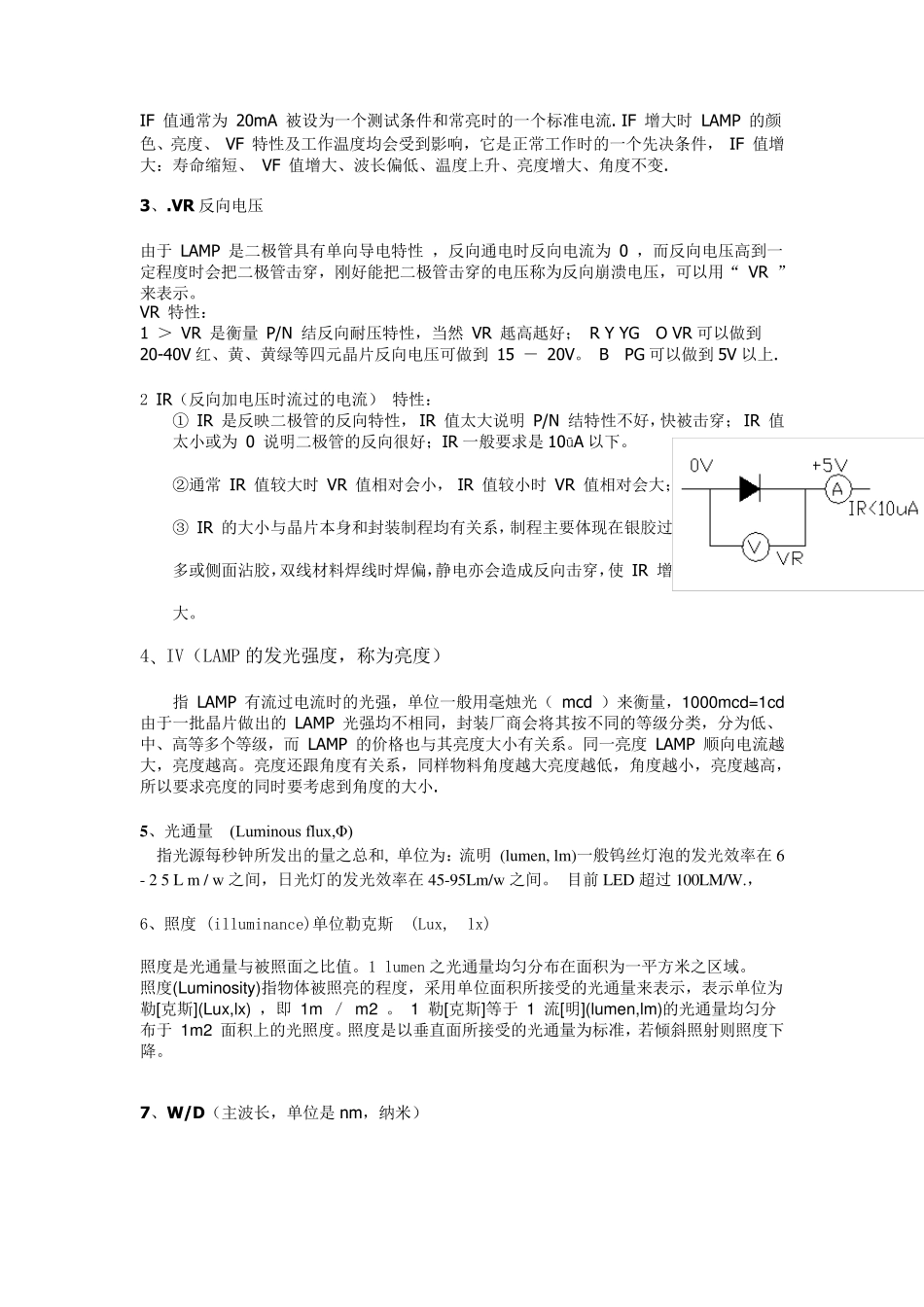

V F 顺向电压
