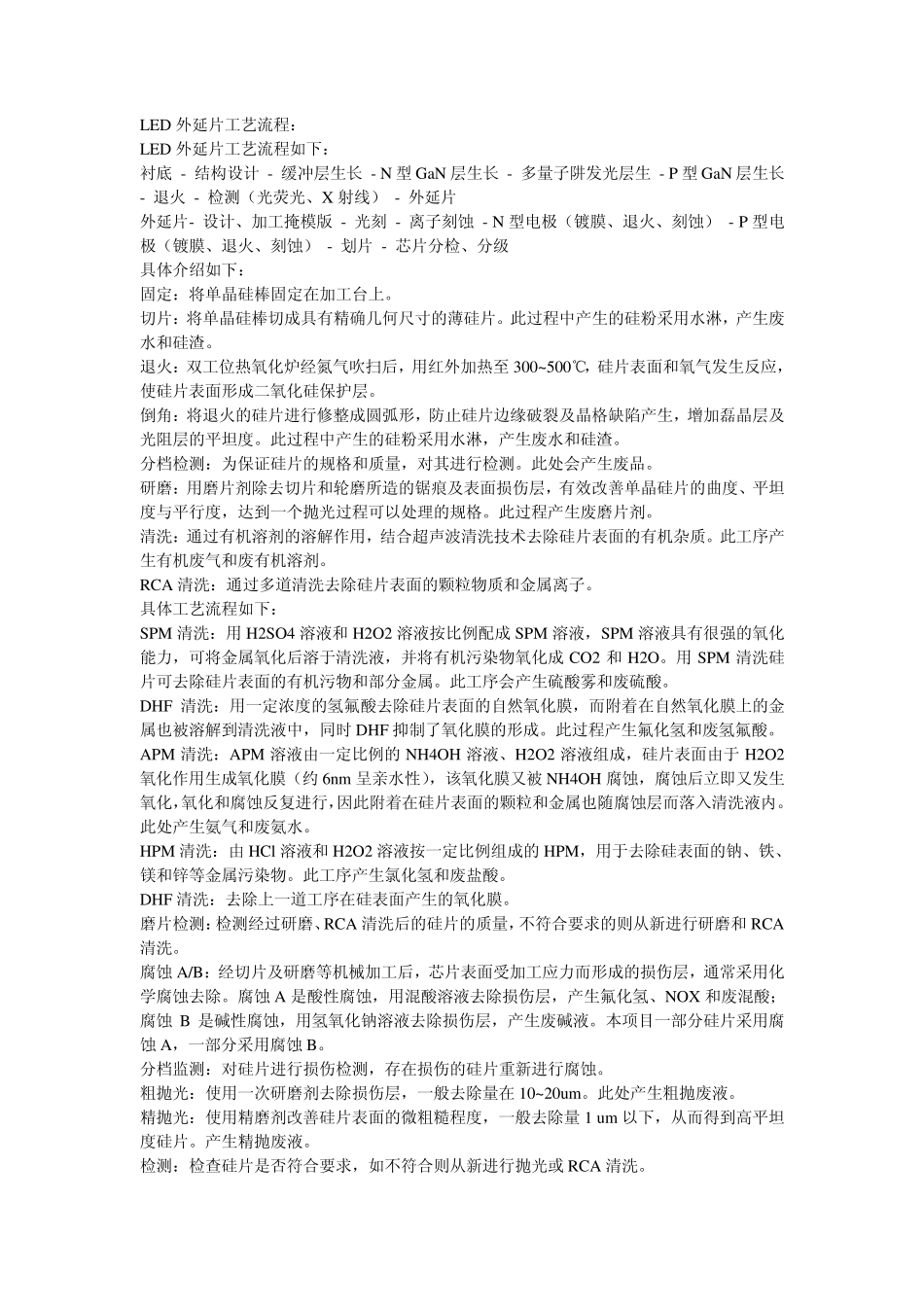

LED外延片工艺流程_第1页
1/41

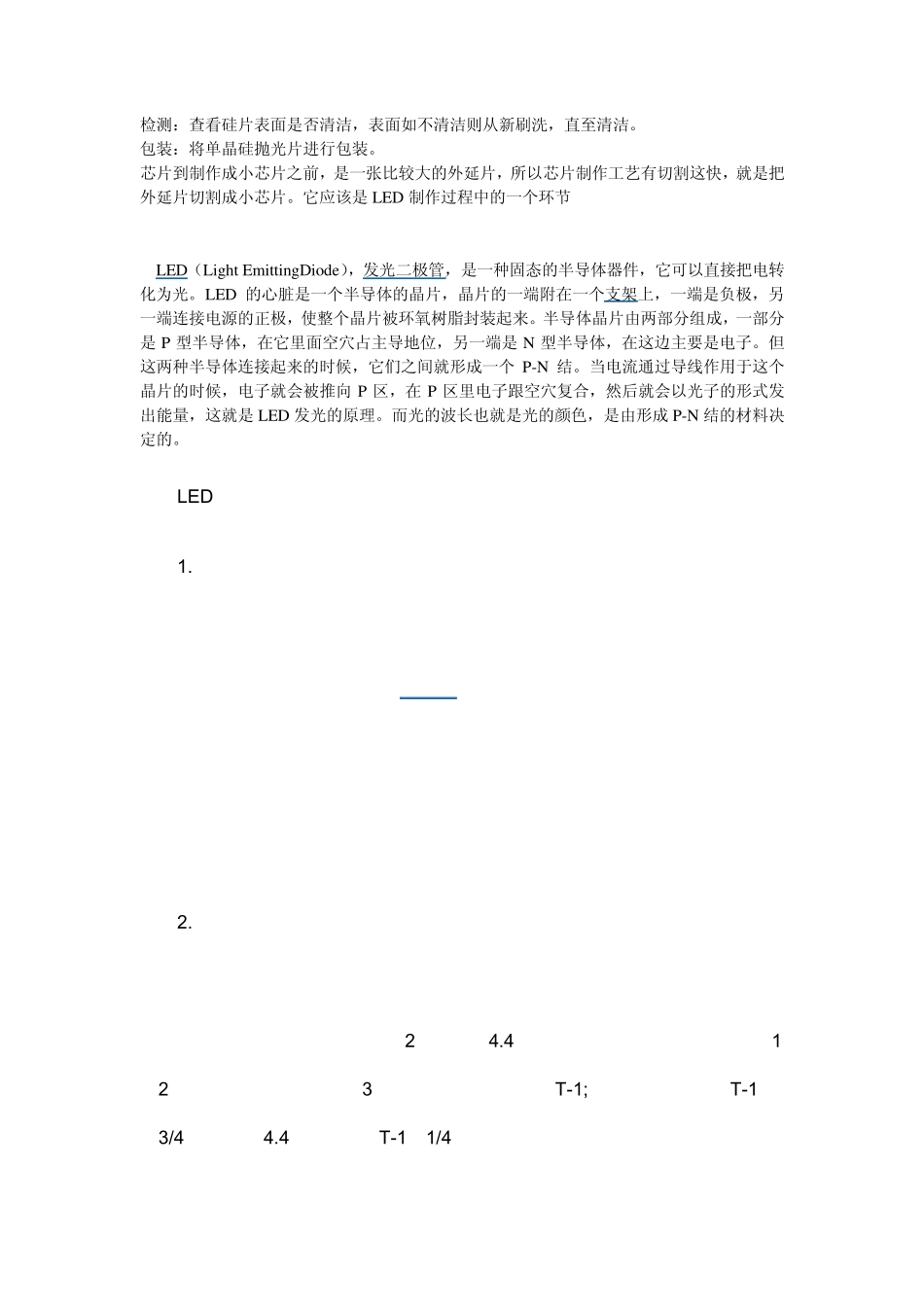

LED外延片工艺流程_第2页
2/41

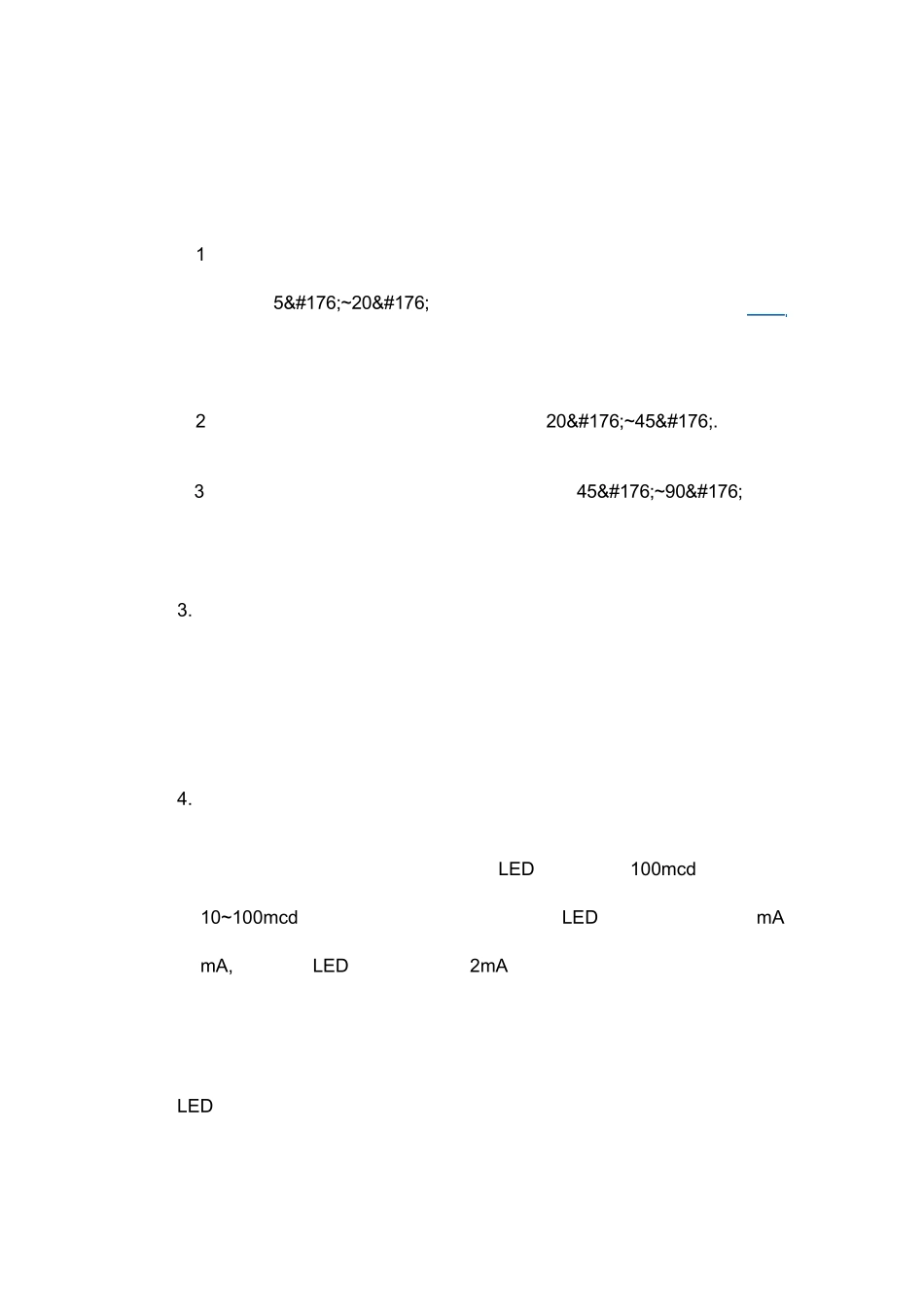

LED外延片工艺流程_第3页
3/41
LED 外延片工艺流程: LED 外延片工艺流程如下: 衬底 - 结构设计 - 缓冲层生长 - N 型GaN 层生长 - 多量子阱发光层生 - P 型GaN 层生长 - 退火 - 检测(光荧光、X 射线) - 外延片 外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N 型电极(镀膜、退火、刻蚀) - P 型电极(镀膜、退火、刻蚀) - 划片 - 芯片分检、分级 具体介绍如下: 固定:将单晶硅棒固定在加工台上。 切片:将单晶硅棒切成具有精确几何尺寸的薄硅片。此过程中产生的硅粉采用水淋,产生废水和硅渣。 退火:双工位热氧化炉经氮气吹扫后,用红外加热至300~500℃,硅片表面和氧气发生反应,使硅片表面形成二氧化硅保护层。 倒角:将退火的硅片进行修整成圆弧形,防止硅片边缘破裂及晶格缺陷产生,增加磊晶层及光阻层的平坦度。此过程中产生的硅粉采用水淋,产生废水和硅渣。 分档检测:为保证硅片的规格和质量,对其进行检测。此处会产生废品。 研磨:用磨片剂除去切片和轮磨所造的锯痕及表面损伤层,有效改善单晶硅片的曲度、平坦度与平行度,达到一个抛光过程可以处理的规格。此过程产生废磨片剂。 清洗:通过有机溶剂的溶解作用,结合超声波清洗技术去除硅片表面的有机杂质。此工序产生有机废气和废有机溶剂。 RCA 清洗:通过多道清洗去除硅片表面的颗粒物质和金属离子。 具体工艺流程如下: SPM 清洗:用H2SO4 溶液和H2O2 溶液按比例配成SPM 溶液,SPM 溶液具有很强的氧化能力,可将金属氧化后溶于清洗液,并将有机污染物氧化成CO2 和H2O。用SPM 清洗硅片可去除硅片表面的有机污物和部分金属。此工序会产生硫酸雾和废硫酸。 DHF 清洗:用一定浓度的氢氟酸去除硅片表面的自然氧化膜,而附着在自然氧化膜上的金属也被溶解到清洗液中,同时 DHF 抑制了氧化膜的形成。此过程产生氟化氢和废氢氟酸。 APM 清洗:APM 溶液由一定比例的NH4OH 溶液、H2O2 溶液组成,硅片表面由于 H2O2氧化作用生成氧化膜(约 6nm 呈亲水性),该氧化膜又被 NH4OH 腐蚀,腐蚀后立即又发生氧化,氧化和腐蚀反复进行,因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清洗液内。此处产生氨气和废氨水。 HPM 清洗:由 HCl 溶液和H2O2 溶液按一定比例组成的HPM,用于去除硅表面的钠、铁、镁和锌等金属污染物。此工序产生氯化氢和废盐酸。 DHF 清洗:去除上一道工序在硅表面产生的氧化膜。 磨片检测:检测经过研磨、RCA ...
