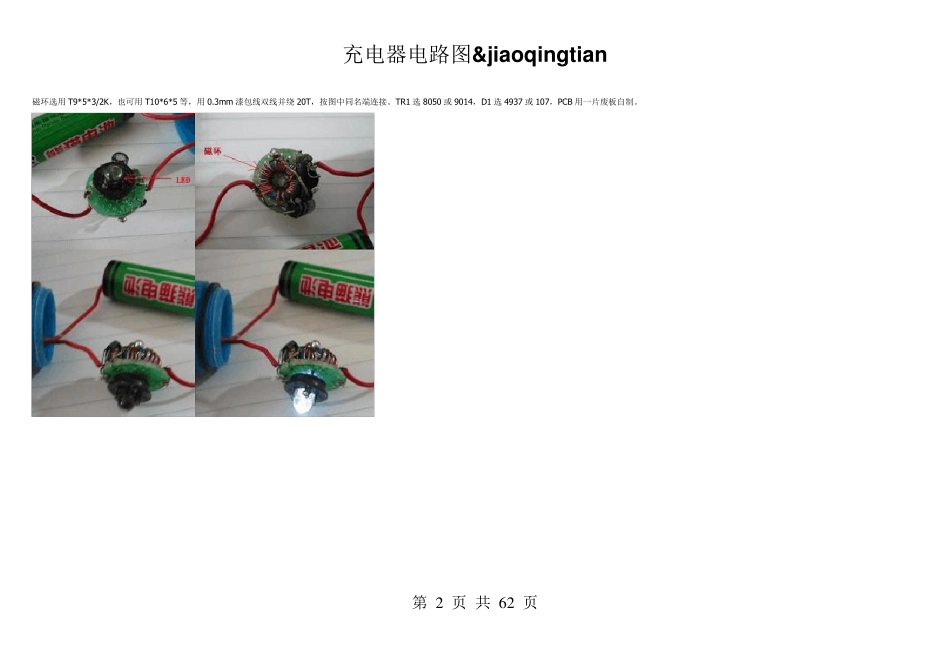

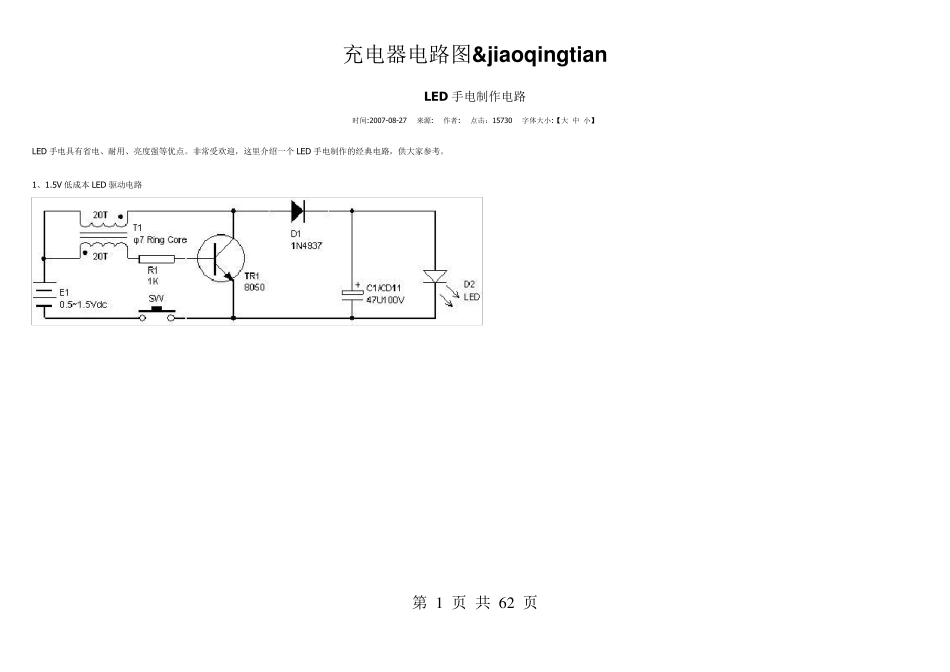

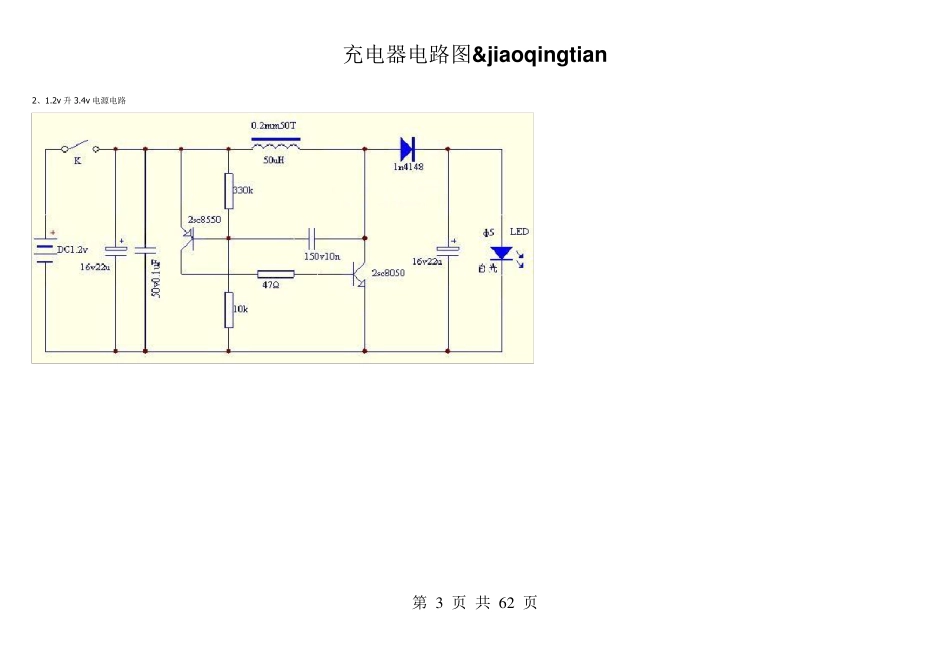

充电器电路图&jiaoqingtian 第 1 页 共 6 2 页 LED 手电制作电路 时间:2007-08-27 来源: 作者: 点击：15730 字体大小:【大 中 小】 LED 手电具有省电、耐用、亮度强等优点。非常受欢迎，这里介绍一个 LED 手电制作的经典电路，供大家参考。 1、1.5V 低成本 LED 驱动电路 充电器电路图&jiaoqingtian 第 2 页 共 6 2 页 磁环选用T9*5*3/2K，也可用T10*6*5 等，用0.3m m 漆包线双线并绕20T，按图中同名端连接。TR1 选8050 或 9014，D1 选4937 或 107，PCB 用一片废板自制。 充电器电路图&jiaoqingtian 第 3 页 共 6 2 页 2、1.2v 升 3.4v 电源电路 充电器电路图&jiaoqingtian 第 4 页 共 6 2 页 利用单晶体管构建智能的电池充电器电路图 本文的自动电池充电器电路设计采用了一种电路，该电路可以称得上有史以来用单个晶体管制造的最简单的窗口比较器(见图)。当电压下降到预定值以下时它开始充电，当电压超过预定值时它停止充电。 借助精确的可变电压电源，可在设定上下电压。正常连接的继电器引线不接入 15V dc 电源，它阻止了电压传至电池引线。这样可以精确设置上下电压。但 15 V dc 的充电电源被连接至电路。 充 电 器 电 路 图 &jiaoqingtian 第 5 页 共 6 2 页 首 先 ， 可 变 电 压 电 源 被 固 定 在 13.3 V dc——这 是 电 池 充 满 电 的 电 压 ， 并 被 连 接 至 电 路 的 电 池 连 接 点 。 VR1 的 滑 块 被 调 到 附 在 电 池 正 极 的 最 顶 端 。 VR2 的 滑 块 应 向 连 接 至VR1 的 一 端 调 节 。 该 晶 体 管 开 始 工 作 ， 分 流 VR1。 然 后 ， VR1 的 滑 块 向 另 一 端 调 节 ， 即 连 接 至 VR2 的 一 端 。 现 在 将 测 试 电 源 电 压 设 为 11.8 V dc， 这 是 电 池 耗 尽 时 的 电 压 。 然 后 ， 调 节 VR2 以 使 它 让 晶 体 管 不 再 工 作 。 测 试 电 压 再 提 高 至 13.3 V dc， 调 节 VR1 使 晶 体 管 工 作 。 利用 设 置 的 上 下 电 压 ， NC 点 被 连 接 至 电 路 (15V dc 充 电 电 压 )。 现 在 电 池 充 电 器 已 经 就 绪 了 。 典 型 半 桥 式 电 动 自 行 车 电 瓶 充 电...
