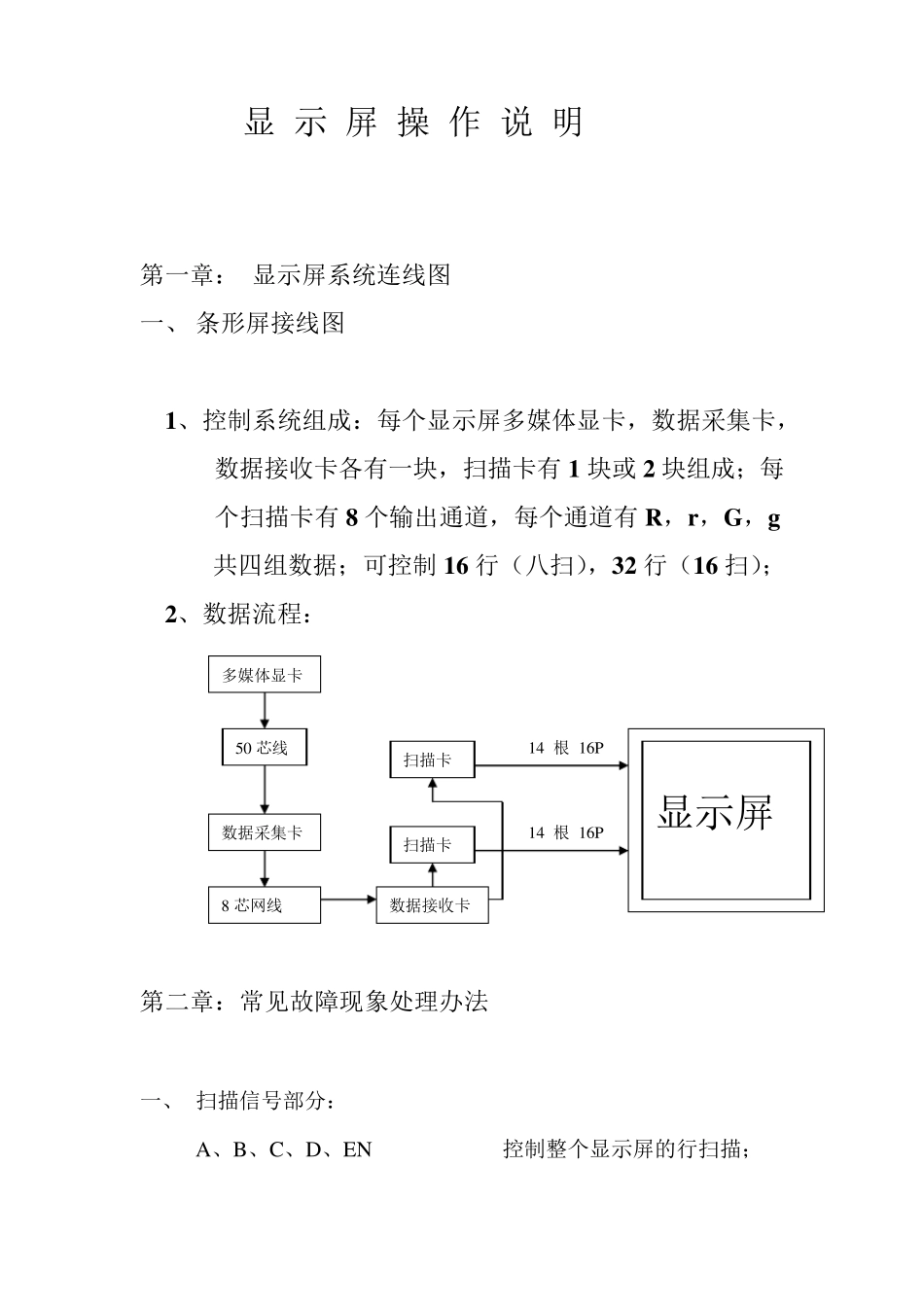

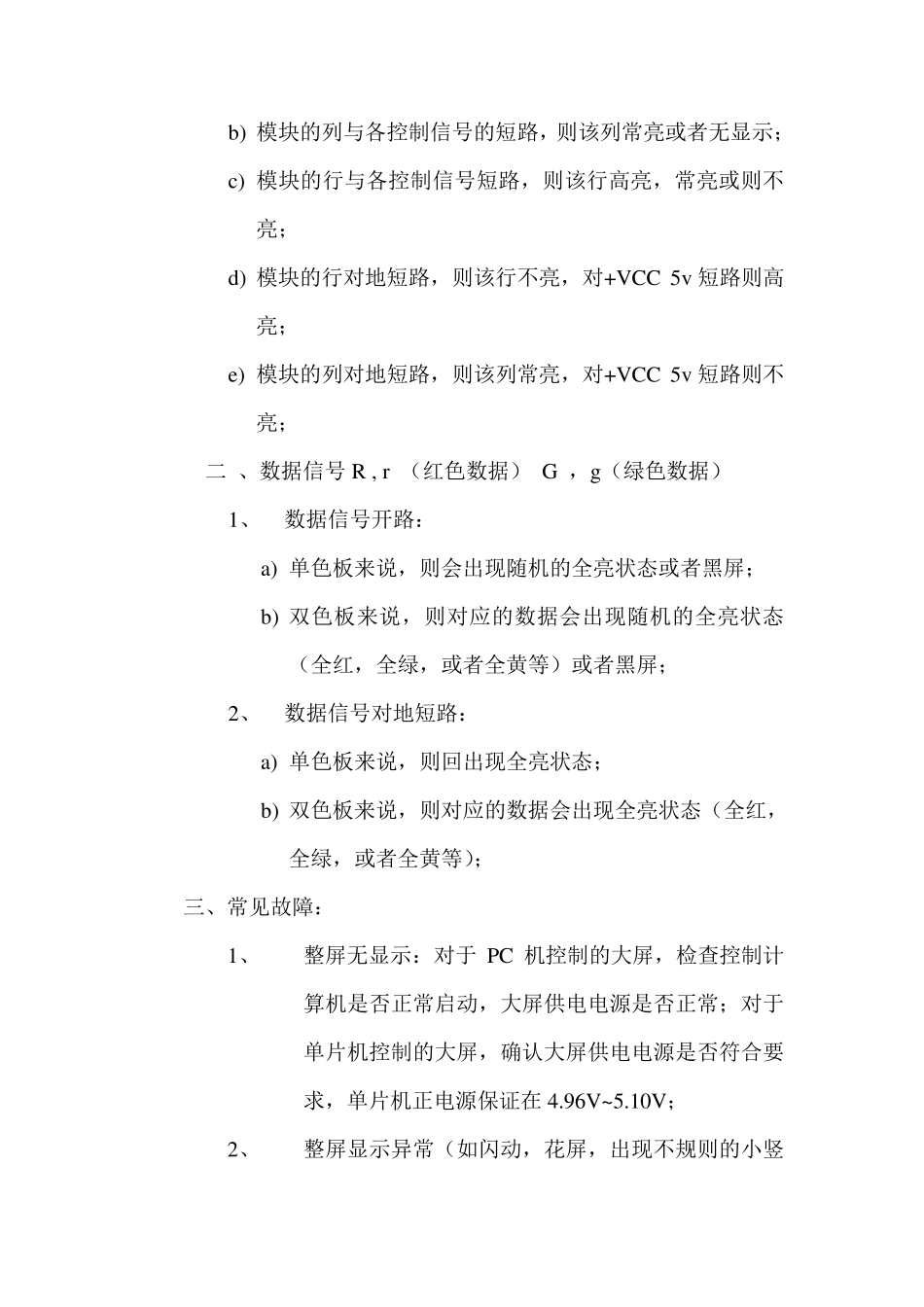

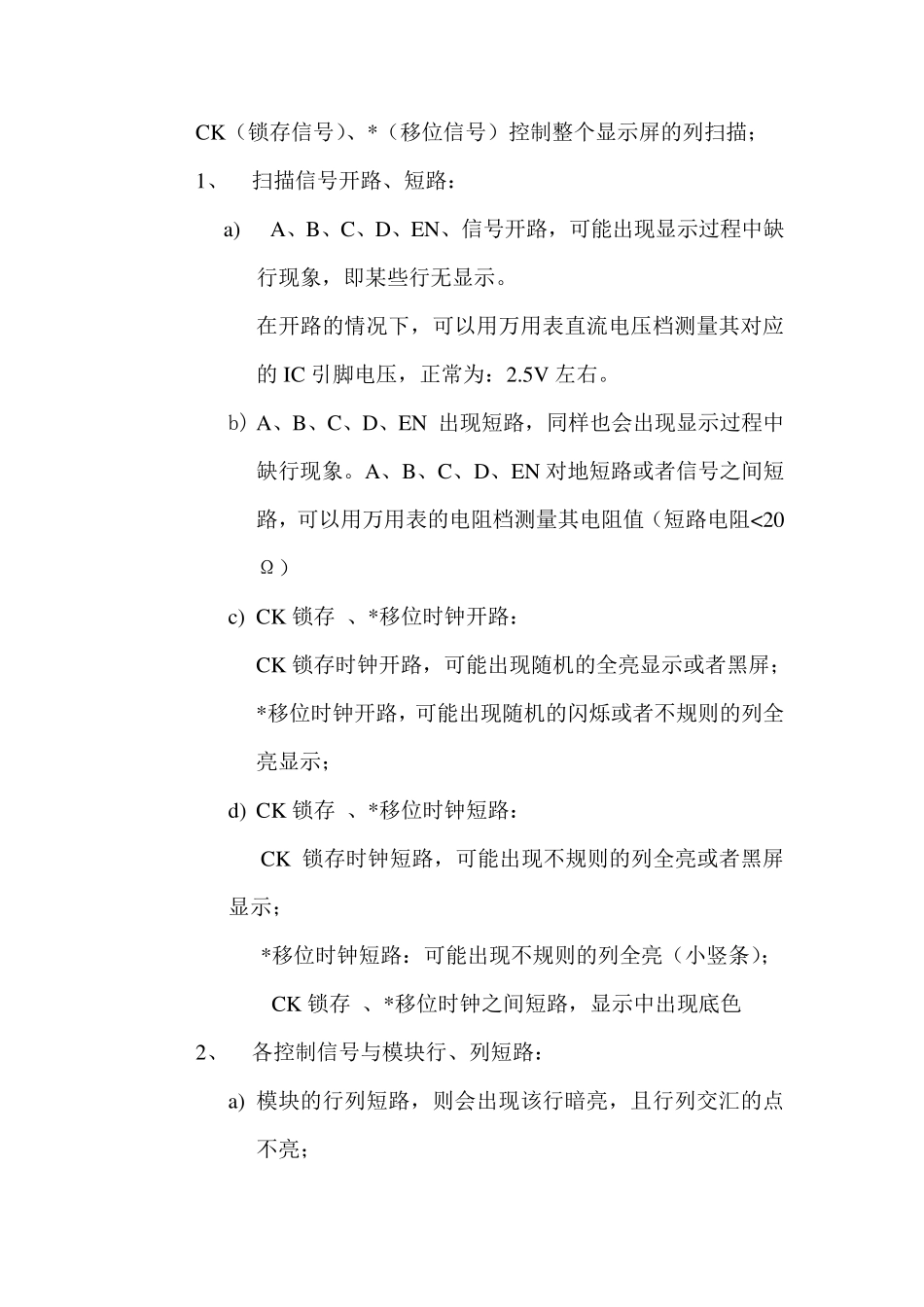

显 示 屏 操 作 说 明 第一章： 显示屏系统连线图 一、 条形屏接线图 1、控制系统组成：每个显示屏多媒体显卡，数据采集卡， 数据接收卡各有一块，扫描卡有 1 块或 2 块组成；每 个扫描卡有 8 个输出通道，每个通道有 R，r，G，g 共四组数据；可控制 16 行（八扫），32 行（16 扫）； 2、数据流程： 第二章：常见故障现象处理办法 一、 扫描信号部分： A、B、C、D、EN 控制整个显示屏的行扫描； 多媒体显卡 50 芯线 数据采集卡 8 芯网线 数据接收卡 扫描卡 扫描卡 14 根 16P14 根 16P 显示屏 CK（锁存信号）、*（移位信号）控制整个显示屏的列扫描； 1、 扫描信号开路、短路： a) A、B、C、D、EN、信号开路，可能出现显示过程中缺 行现象，即某些行无显示。 在开路的情况下，可以用万用表直流电压档测量其对应的IC 引脚电压，正常为：2.5V 左右。 b) A、B、C、D、EN 出现短路，同样也会出现显示过程中缺行现象。A、B、C、D、EN 对地短路或者信号之间短路，可以用万用表的电阻档测量其电阻值（短路电阻<20Ω） c) CK 锁存 、*移位时钟开路： CK 锁存时钟开路，可能出现随机的全亮显示或者黑屏； *移位时钟开路，可能出现随机的闪烁或者不规则的列全亮显示； d) CK 锁存 、*移位时钟短路： CK 锁存时钟短路，可能出现不规则的列全亮或者黑屏显示； *移位时钟短路：可能出现不规则的列全亮（小竖条）； CK 锁存 、*移位时钟之间短路，显示中出现底色 2、 各控制信号与模块行、列短路： a) 模块的行列短路，则会出现该行暗亮，且行列交汇的点不亮； b) 模块的列与各控制信号的短路，则该列常亮或者无显示； c) 模块的行与各控制信号短路，则该行高亮，常亮或则不亮； d) 模块的行对地短路，则该行不亮，对+VCC 5v 短路则高亮； e) 模块的列对地短路，则该列常亮，对+VCC 5v 短路则不亮； 二 、数据信号R , r （红色数据） G ，g（绿色数据） 1、 数据信号开路： a) 单色板来说，则会出现随机的全亮状态或者黑屏； b) 双色板来说，则对应的数据会出现随机的全亮状态（全红，全绿，或者全黄等）或者黑屏； 2、 数据信号对地短路： a) 单色板来说，则回出现全亮状态； b) 双色板来说，则对应的数据会出现全亮状态（全红，全绿，或者全黄等）； 三、常见故障： 1、 整屏无显示：对于 PC 机控制的大屏，检查控制计算机是否正常启动，...
