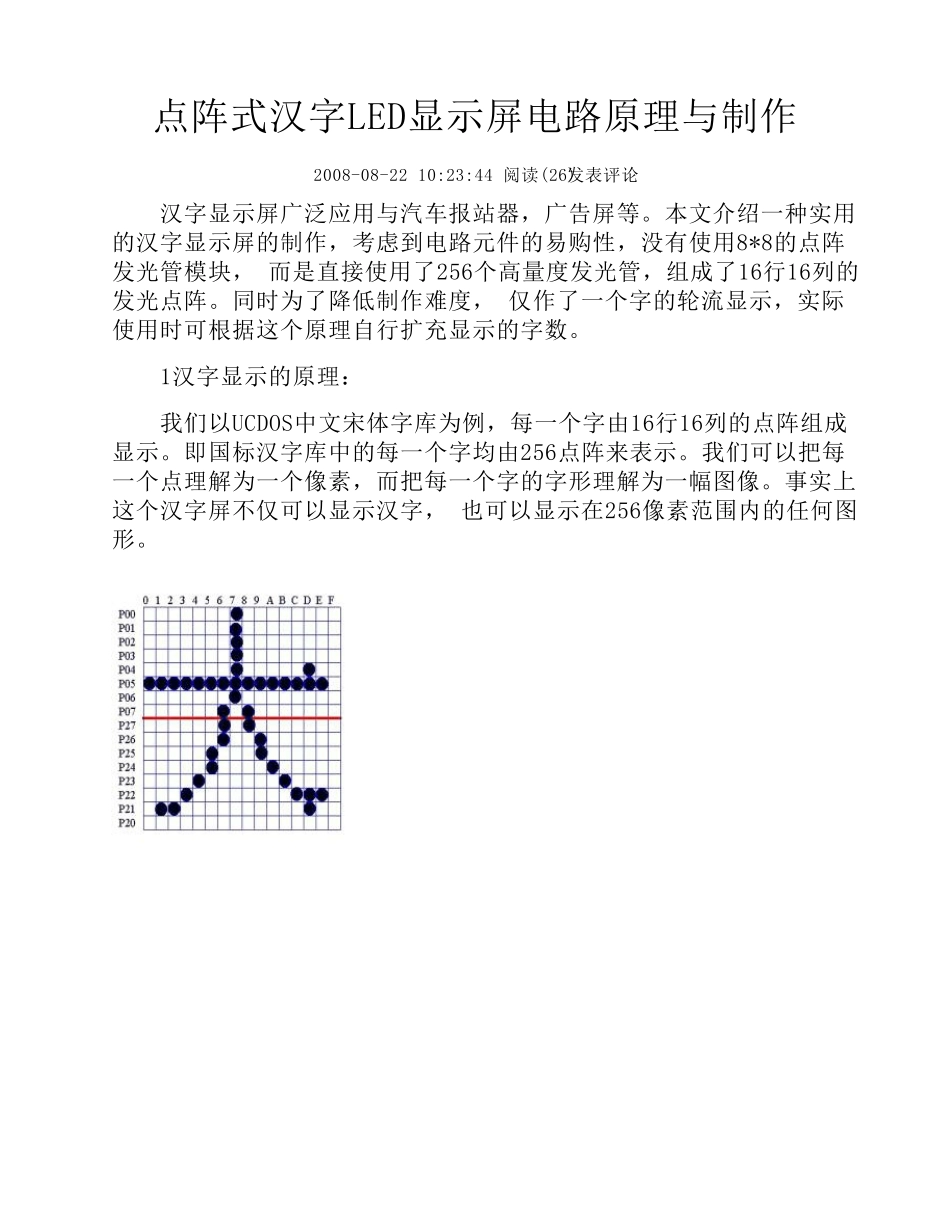

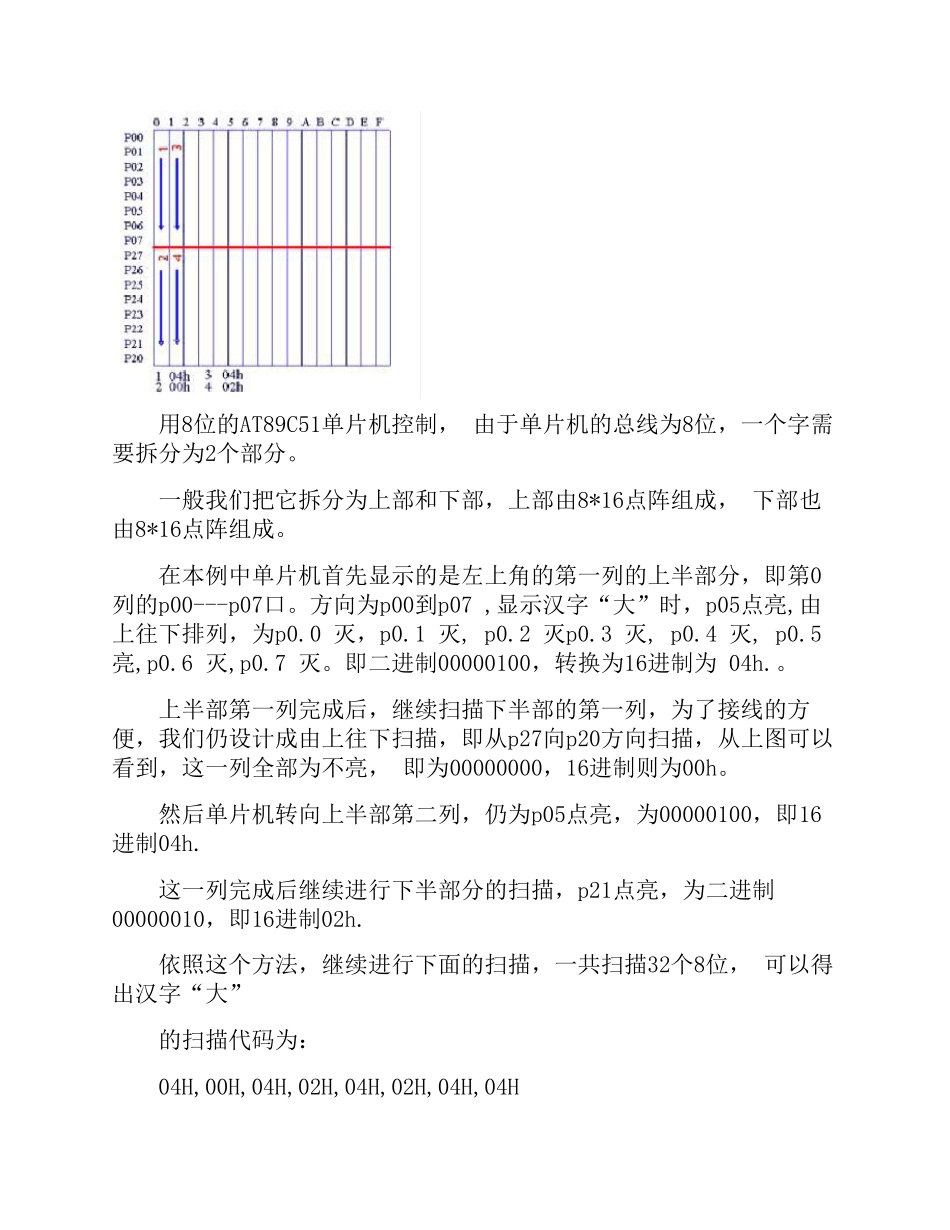

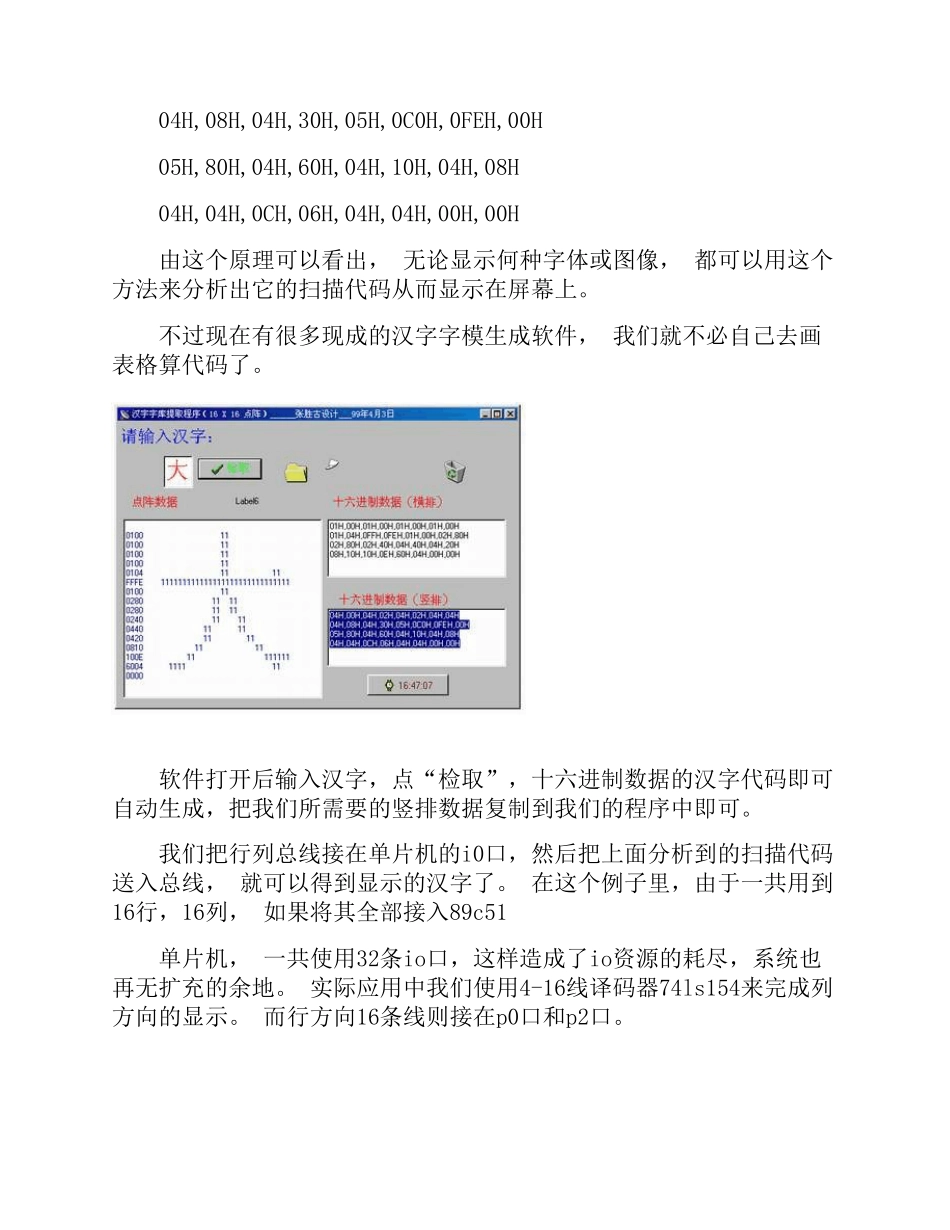

点阵式汉字LED显示屏电路原理与制作2008-08-22 10:23:44 阅读(26) 发表评论 汉字显示屏广泛应用与汽车报站器，广告屏等。本文介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，没有使用8*8的点阵发光管模块， 而是直接使用了256个高量度发光管，组成了16行16列的发光点阵。同时为了降低制作难度， 仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。 1汉字显示的原理： 我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。即国标汉字库中的每一个字均由256点阵来表示。我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。事实上这个汉字屏不仅可以显示汉字， 也可以显示在256像素范围内的任何图形。 用8位的AT89C51单片机控制， 由于单片机的总线为8位，一个字需要拆分为2个部分。 一般我们把它拆分为上部和下部，上部由8*16点阵组成， 下部也由8*16点阵组成。 在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5亮,p0.6 灭,p0.7 灭。即二进制00000100，转换为16进制为 04h.。 上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮， 即为00000000，16进制则为00h。 然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h. 这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h. 依照这个方法，继续进行下面的扫描，一共扫描32个8位， 可以得出汉字“大” 的扫描代码为： 04H,00H,04H,02H,04H,02H,04H,04H 04H,08H,04H,30H,05H,0C0H,0FEH,00H 05H,80H,04H,60H,04H,10H,04H,08H 04H,04H,0CH,06H,04H,04H,00H,00H 由这个原理可以看出， 无论显示何种字体或图像， 都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。 不过现在有很多现成的汉字字模生成软件， 我们就不必自己去画表格算代码了。 软件打开后输入汉字，点“检取”，十六进制数据的汉字代码即可自动生成，把我们所需要的竖排数据复制到我们的程序中即可。 我们把行列总线接在单片机的i0口，然后把上面分析到的扫描代码送入总线， 就可以得到显示的汉字了。 在这个例子里，由于一共用到16行...
