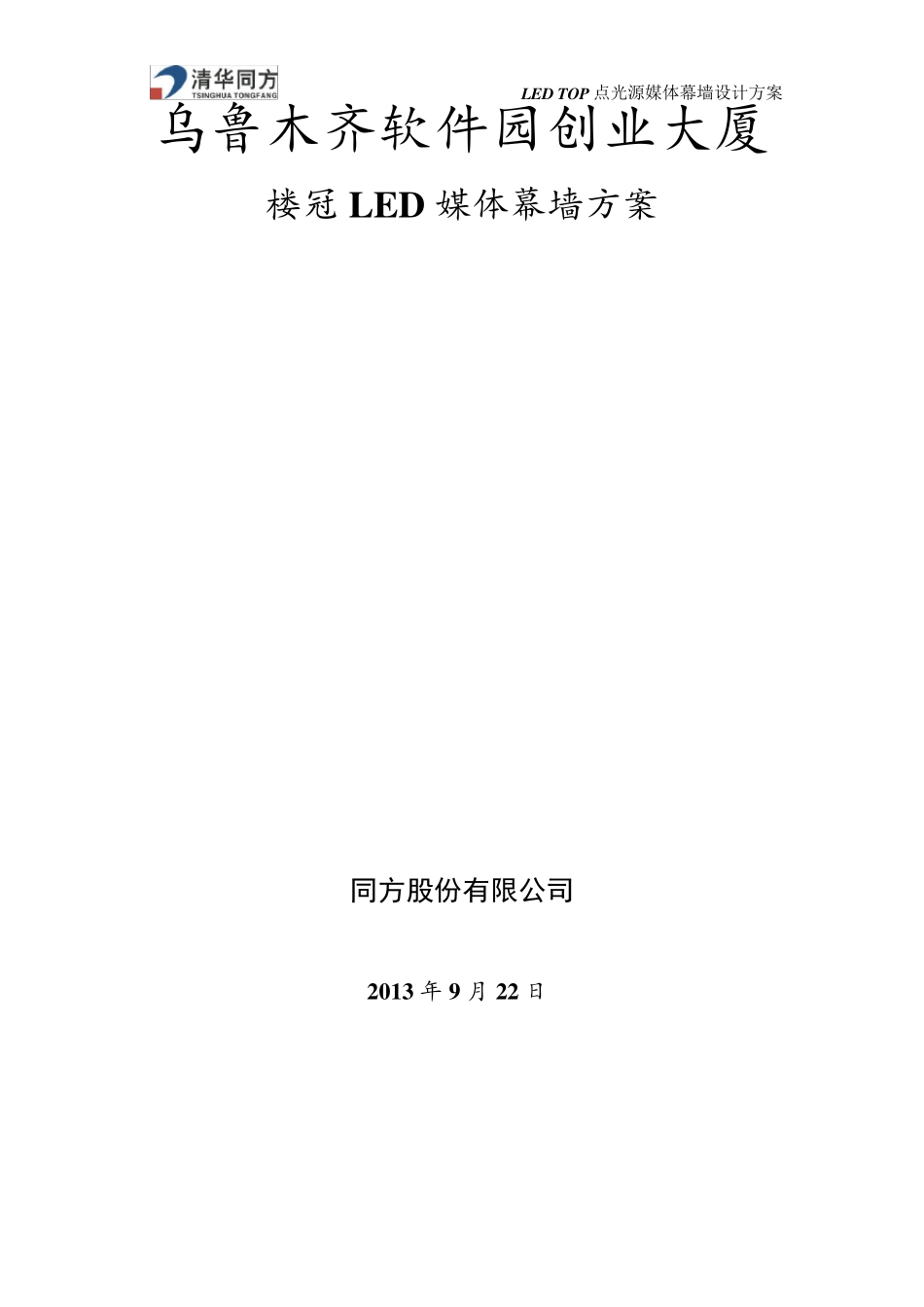

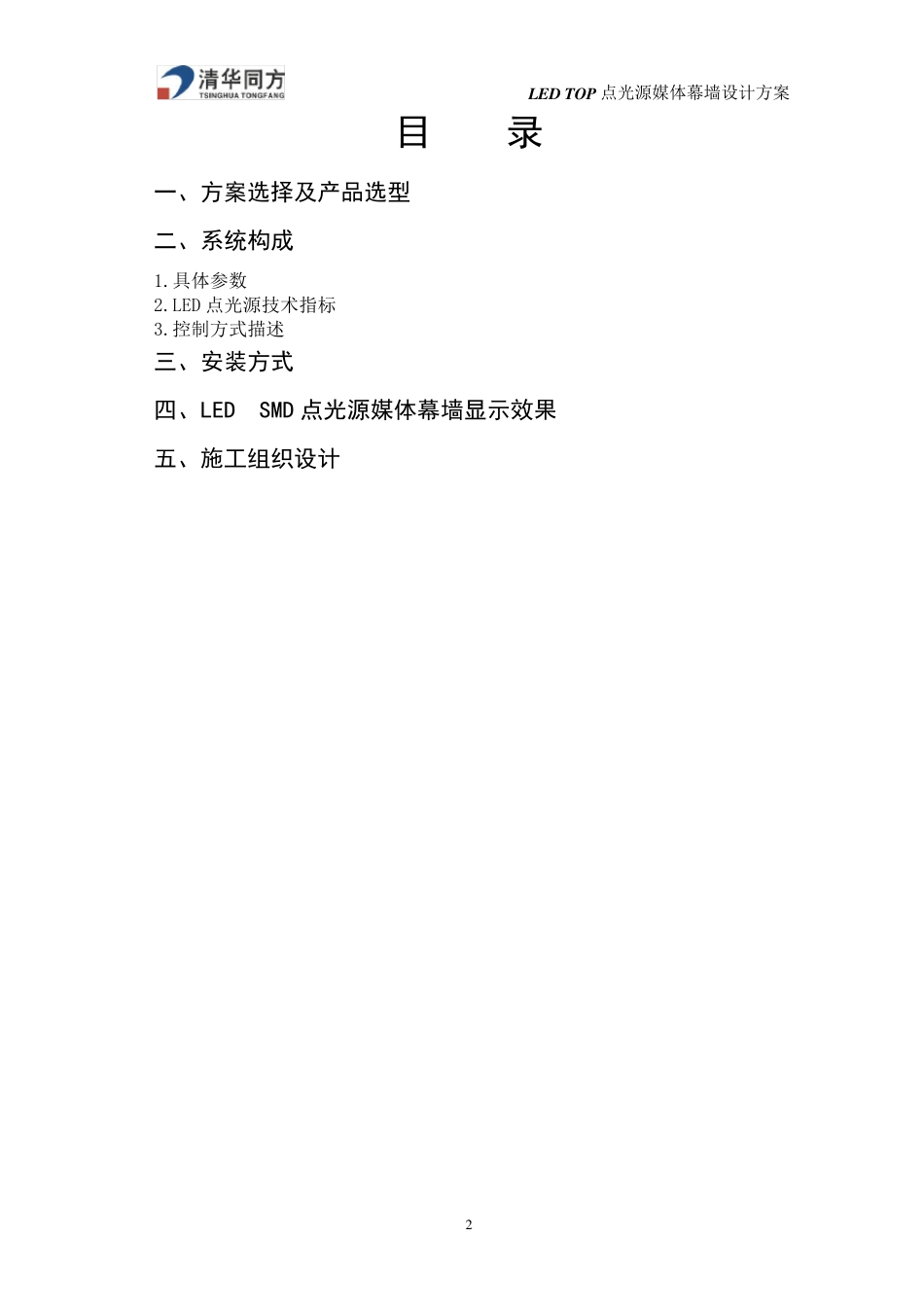

LED TOP点光源媒体幕墙设计方案 乌鲁木齐软件园创业大厦 楼冠 LED 媒体幕墙方案 同方股份有限公司 2013 年 9 月 22 日 LED TOP点光源媒体幕墙设计方案 2 目 录 一、方案选择及产品选型 二、系统构成 1.具体参数 2.LED 点光源技术指标 3.控制方式描述 三、安装方式 四、LED SMD 点光源媒体幕墙显示效果 五、施工组织设计 LED TOP点光源媒体幕墙设计方案 3 一、方案选择及产品选型 白天效果图 晚上效果图 鸟瞰图 LED TOP点光源媒体幕墙设计方案 4 1 .设计标准 ——城市夜景照明设计规范(JGJ/T1632008) ——建筑照明设计规范(GB50034-2004) ——民用建筑照明设计标准(GBJ133-90) ——民用建筑电气设计规范(JGJ/T16-2008) ——民用建筑节能设计标准(JGJ26-95) ——调光技术与设备(1991.05) ——LED 显示屏通用规范（SJ/T 11141—2012） 2 .设计依据 ——融合软件园的地理环境和功能设定 ——结合建筑主体的功能划分及典雅的建筑风格来营造主题统一的夜景形象 ——考虑玻璃幕墙单元规格模数影响，将 LED 点光源安装模数与幕墙模数协调一致。 ——充分考虑幕墙玻璃透光率对点光源显示的亮度及均匀性影响，要求幕墙玻璃的外透光率要大于 70%。保证透过幕墙玻璃的 LED 点光源白平衡亮度大于 400Nit. 3.方案及产品的选择 ——考虑到业主提出采用 LED 点光源的方案及楼冠幕墙玻璃的状况，选择采用 LED 点光源软灯串为本项目灯具产品。 ——采用不锈钢丝作为悬挂连接，用 LED 点光源组成全彩色 LED 媒体幕墙 ——该全彩色 LED 媒体幕墙，可以播放文字、图案、三维动画及视频 ——考虑到合适的亮度及节能，该项目的总平均耗电为：40KVA（一幢楼）。 ——本项目的总工期为合同签订后 100 天。 LED TOP点光源媒体幕墙设计方案 5 二、系统构成 1、具体参数 本方案所采用的LED 点光源灯相关参数如下： 产品型号 产品名称 规格(mm) 灯壳材料 颜色 工作电压（V） 功率 (W/个) LED 像素数量 长度 A3 LED 像素灯 外观图纸 压铸铝合金 红、绿、蓝 DC15V 0.75W 8 点/米 定制 2、发光 LED 像素灯技术指标 编号 项 目 技术指标 1 像素点构成 3R3G3B 2 发光管 单颗三合一SMD5050 户外专用LED 3 标准发光像素灯条单元 定制 4 LED 异形屏幕尺寸 142m*8m*2＝2272m² 5 LED 异形屏幕像素分 辨 率 145408 像素点 6 良 好 视 距 ...
