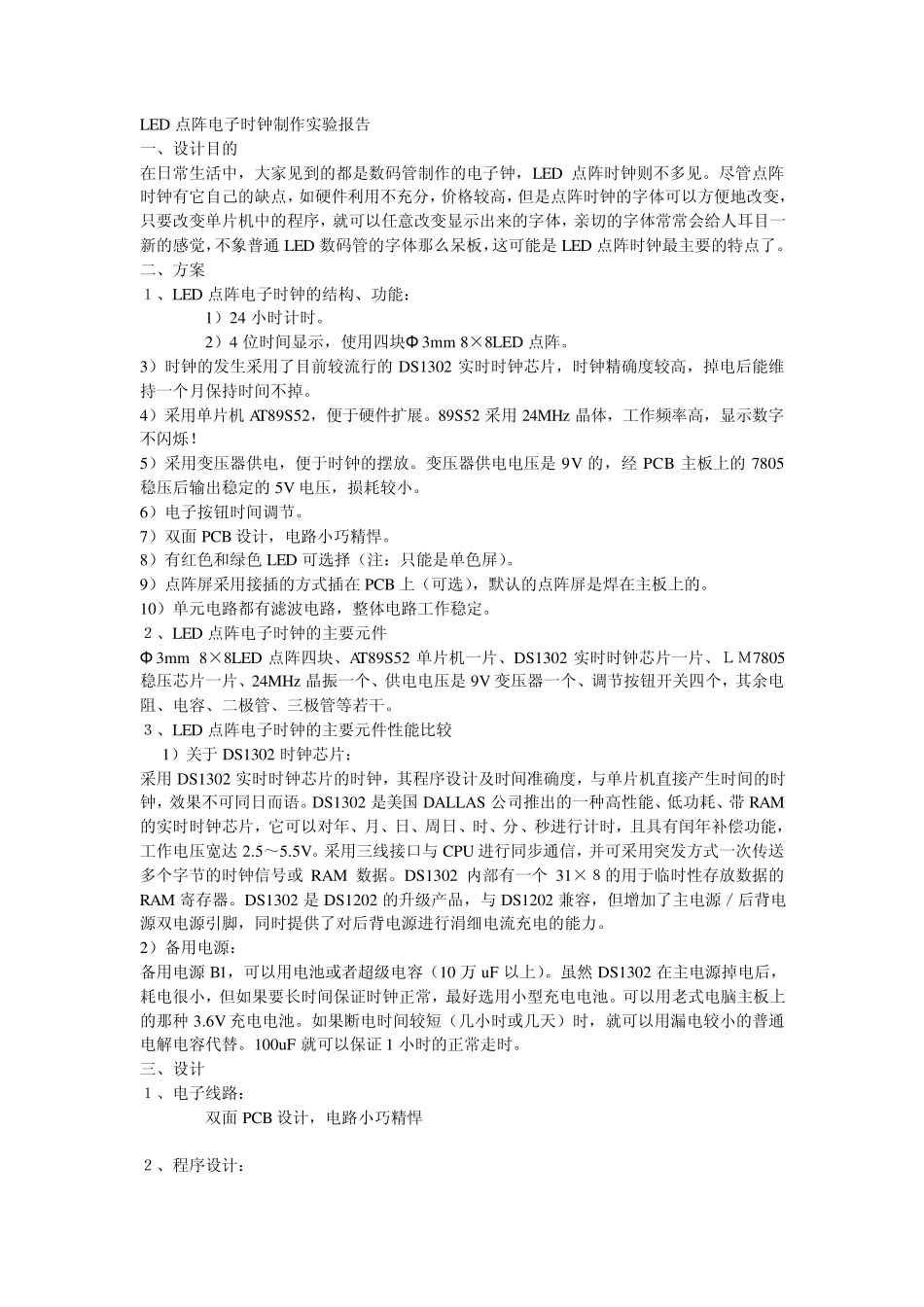

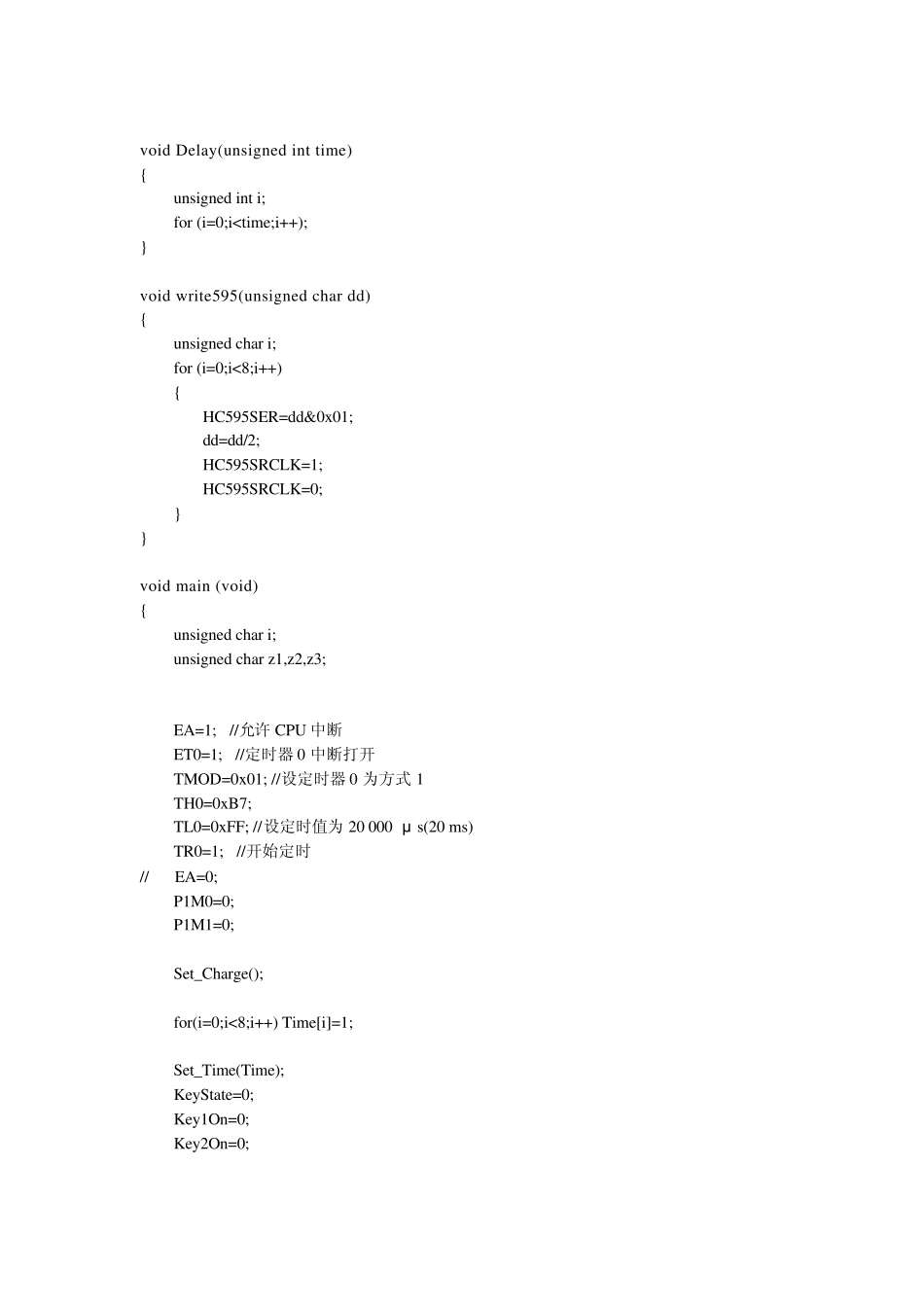

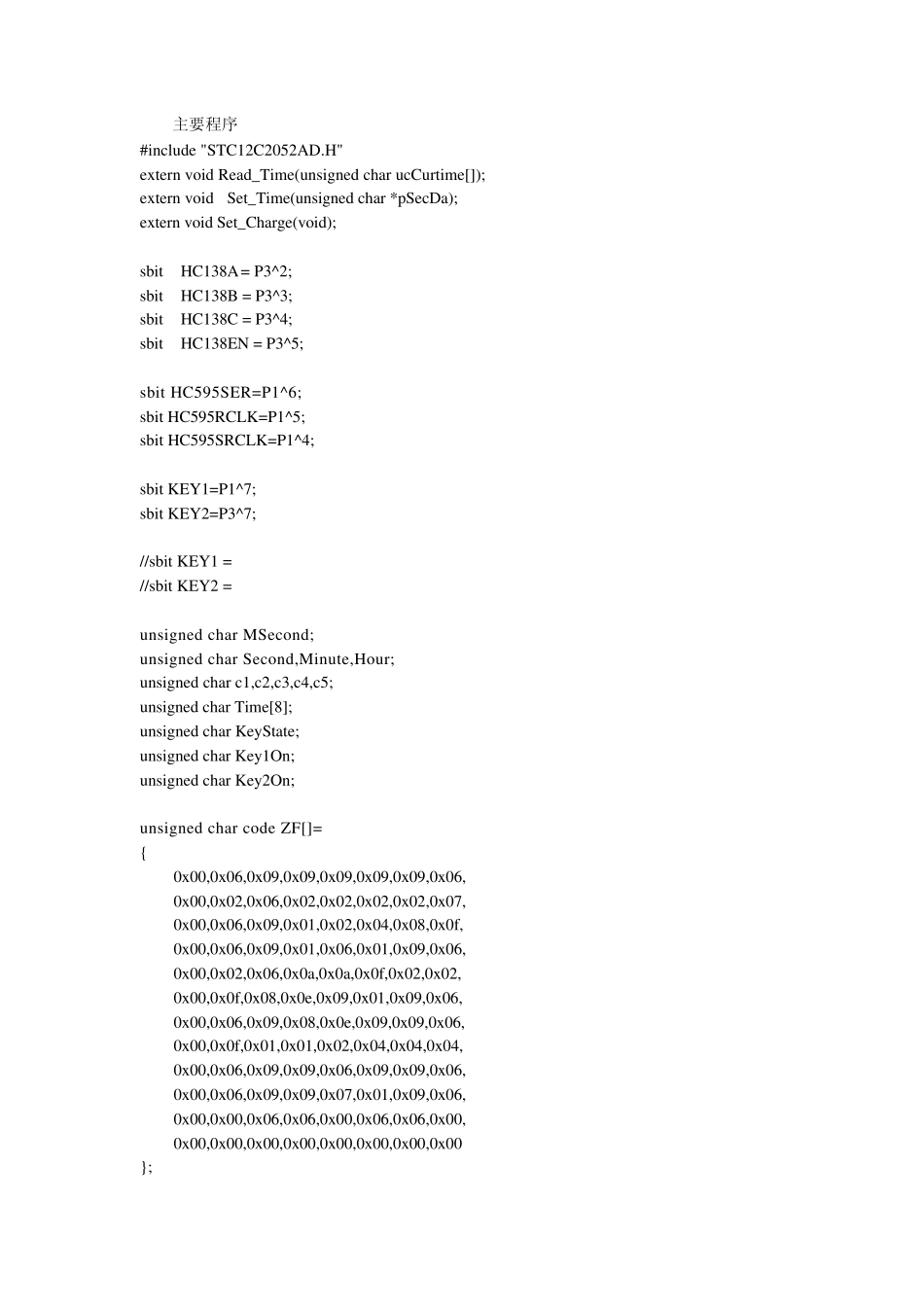

LED 点阵电子时钟制作实验报告 一、设计目的 在日常生活中，大家见到的都是数码管制作的电子钟，LED 点阵时钟则不多见。尽管点阵时钟有它自己的缺点，如硬件利用不充分，价格较高，但是点阵时钟的字体可以方便地改变，只要改变单片机中的程序，就可以任意改变显示出来的字体，亲切的字体常常会给人耳目一新的感觉，不象普通LED 数码管的字体那么呆板，这可能是LED 点阵时钟最主要的特点了。 二、方案 １、LED 点阵电子时钟的结构、功能： 1）24 小时计时。 2）4 位时间显示，使用四块Φ 3mm 8×8LED 点阵。 3）时钟的发生采用了目前较流行的DS1302 实时时钟芯片，时钟精确度较高，掉电后能维持一个月保持时间不掉。 4）采用单片机AT89S52，便于硬件扩展。89S52 采用24MHz 晶体，工作频率高，显示数字不闪烁！ 5）采用变压器供电，便于时钟的摆放。变压器供电电压是9V 的，经 PCB 主板上的7805稳压后输出稳定的5V 电压，损耗较小。 6）电子按钮时间调节。 7）双面 PCB 设计，电路小巧精悍。 8）有红色和绿色 LED 可选择（注：只能是单色屏）。 9）点阵屏采用接插的方式插在PCB 上（可选），默认的点阵屏是焊在主板上的。 10）单元电路都有滤波电路，整体电路工作稳定。 ２、LED 点阵电子时钟的主要元件 Φ 3mm 8×8LED 点阵四块、AT89S52 单片机一片、DS1302 实时时钟芯片一片、ＬＭ7805稳压芯片一片、24MHz 晶振一个、供电电压是9V 变压器一个、调节按钮开关四个，其余电阻、电容、二极管、三极管等若干。 ３、LED 点阵电子时钟的主要元件性能比较 1）关于 DS1302 时钟芯片： 采用DS1302 实时时钟芯片的时钟，其程序设计及时间准确度，与单片机直接产生时间的时钟，效果不可同日而语。DS1302 是美国 DALLAS 公司推出的一种高性能、低功耗、带 RAM的实时时钟芯片，它可以对年、月、日、周日、时、分、秒进行计时，且具有闰年补偿功能，工作电压宽达 2.5～5.5V。采用三线接口与 CPU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或 RAM 数据。DS1302 内部有一个 31×８的用于临时性存放数据的RAM 寄存器。DS1302 是DS1202 的升级产品，与 DS1202 兼容，但增加了主电源／后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力。 2）备用电源： 备用电源 B1，可以用电池或者超级电容（10 万 uF 以上）。虽然 DS1302 在主电源掉电后，耗电很小，...
