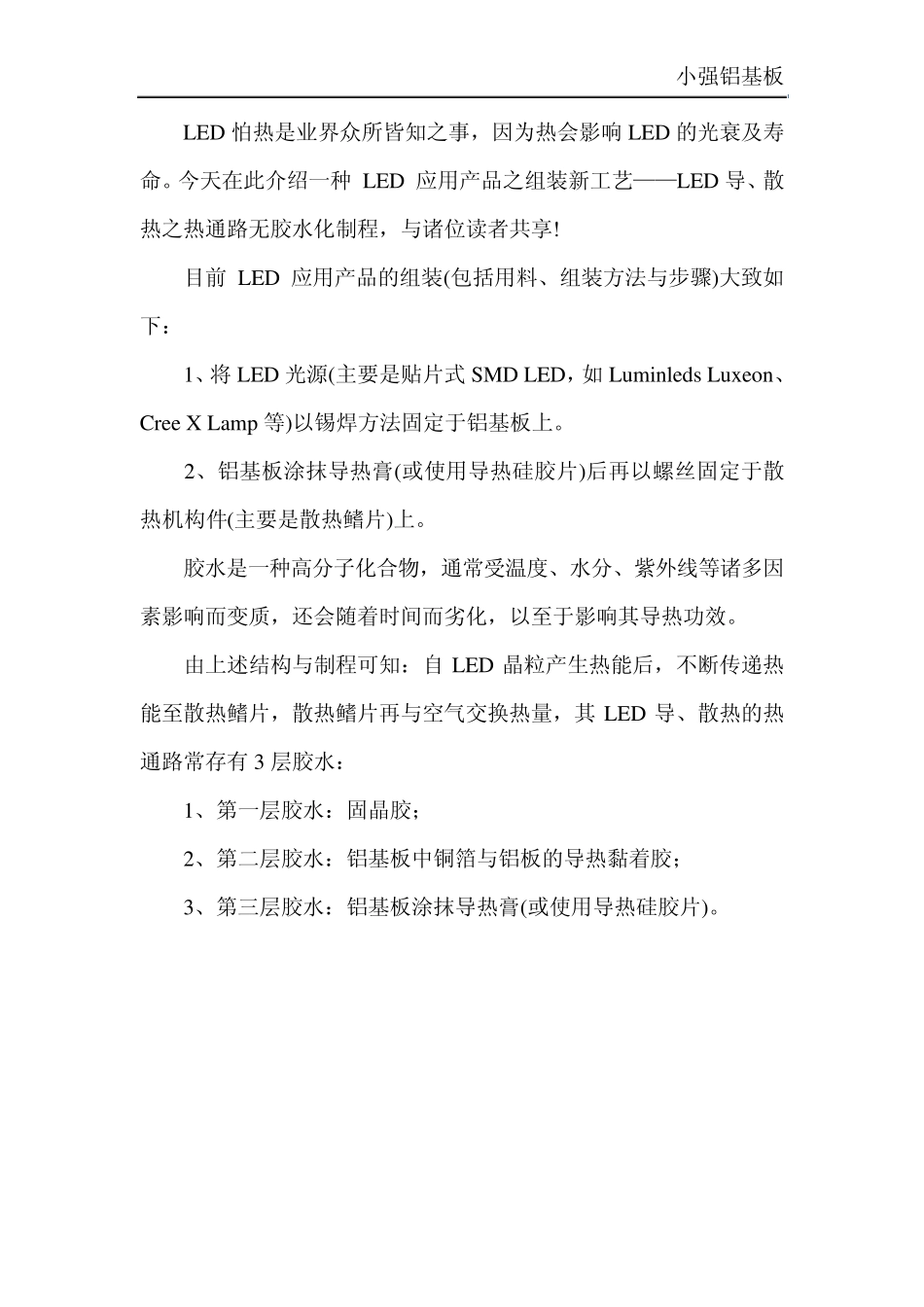

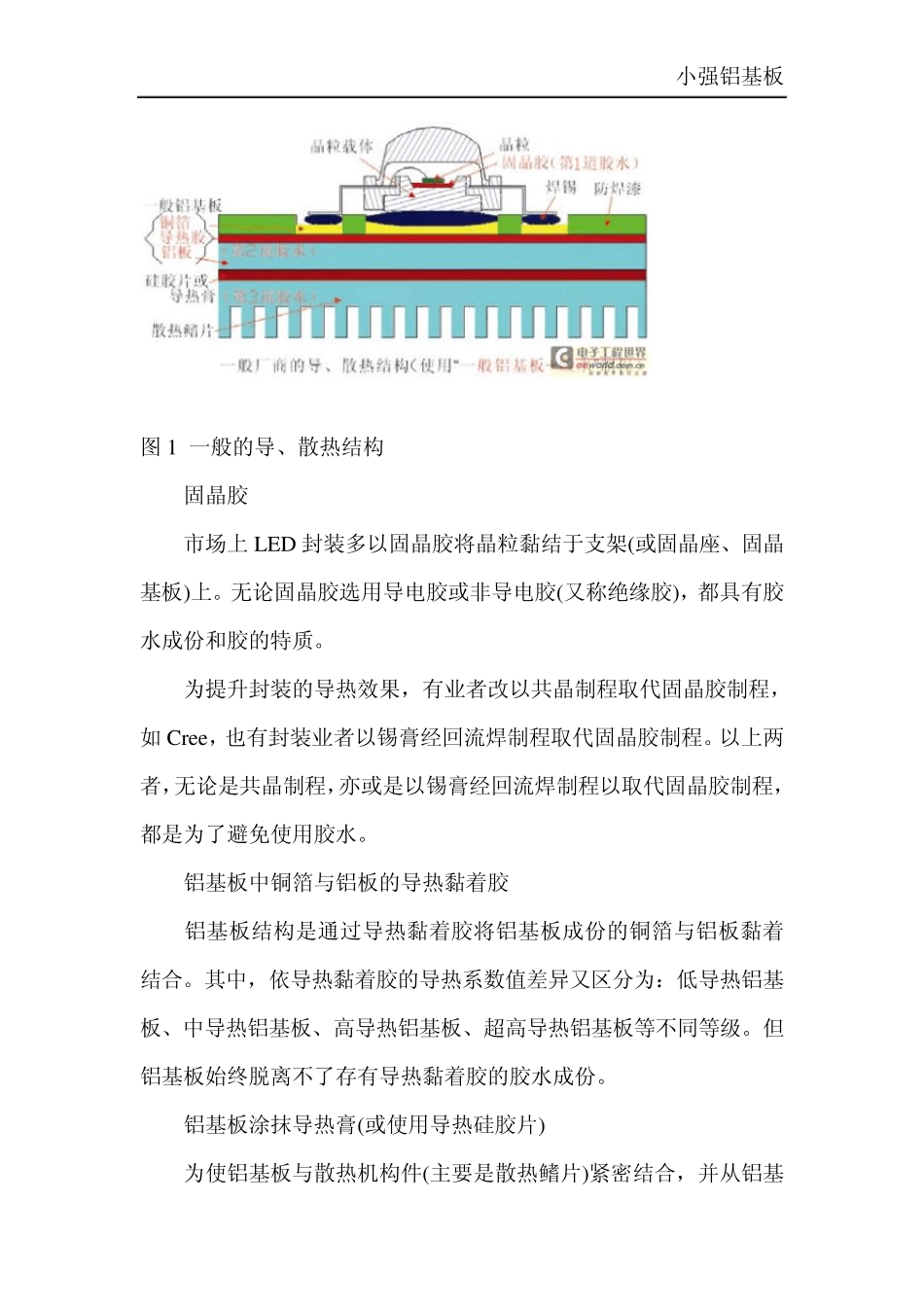

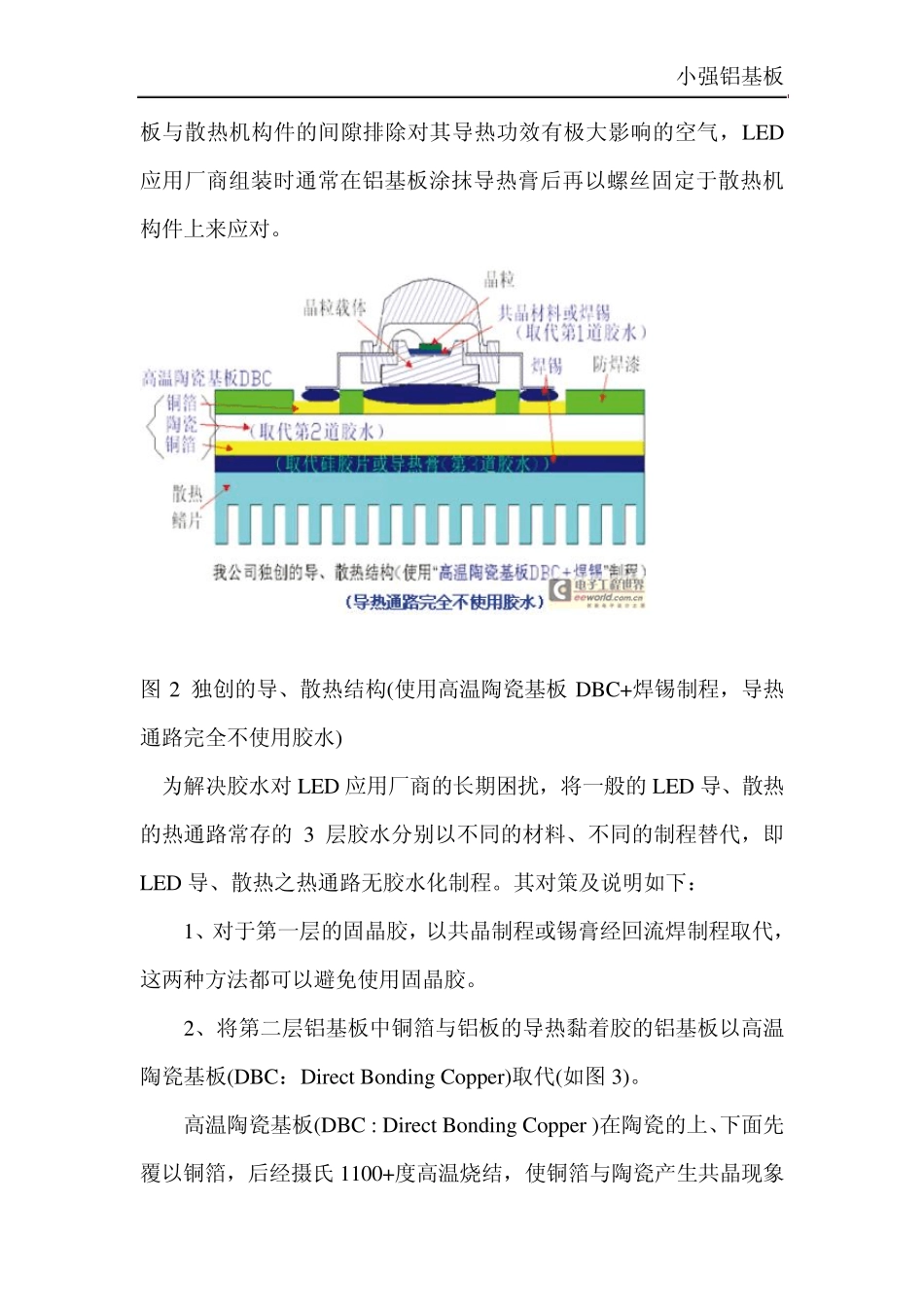

小强铝基板 LED 怕热是业界众所皆知之事，因为热会影响LED 的光衰及寿命。今天在此介绍一种 LED 应用产品之组装新工艺——LED 导、散热之热通路无胶水化制程，与诸位读者共享! 目前 LED 应用产品的组装(包括用料、组装方法与步骤)大致如下： 1、将 LED 光源(主要是贴片式 SMD LED，如 Luminleds Luxeon、 Cree X Lamp 等)以锡焊方法固定于铝基板上。 2、铝基板涂抹导热膏(或使用导热硅胶片)后再以螺丝固定于散热机构件(主要是散热鳍片)上。 胶水是一种高分子化合物，通常受温度、水分、紫外线等诸多因素影响而变质，还会随着时间而劣化，以至于影响其导热功效。 由上述结构与制程可知：自 LED 晶粒产生热能后，不断传递热能至散热鳍片，散热鳍片再与空气交换热量，其 LED 导、散热的热通路常存有 3 层胶水： 1、第一层胶水：固晶胶； 2、第二层胶水：铝基板中铜箔与铝板的导热黏着胶； 3、第三层胶水：铝基板涂抹导热膏(或使用导热硅胶片)。 小强铝基板 图1 一般的导、散热结构 固晶胶 市场上 LED 封装多以固晶胶将晶粒黏结于支架(或固晶座、固晶基板)上。无论固晶胶选用导电胶或非导电胶(又称绝缘胶)，都具有胶水成份和胶的特质。 为提升封装的导热效果，有业者改以共晶制程取代固晶胶制程，如 Cree，也有封装业者以锡膏经回流焊制程取代固晶胶制程。以上两者，无论是共晶制程，亦或是以锡膏经回流焊制程以取代固晶胶制程，都是为了避免使用胶水。 铝基板中铜箔与铝板的导热黏着胶 铝基板结构是通过导热黏着胶将铝基板成份的铜箔与铝板黏着结合。其中，依导热黏着胶的导热系数值差异又区分为：低导热铝基板、中导热铝基板、高导热铝基板、超高导热铝基板等不同等级。但铝基板始终脱离不了存有导热黏着胶的胶水成份。 铝基板涂抹导热膏(或使用导热硅胶片) 为使铝基板与散热机构件(主要是散热鳍片)紧密结合，并从铝基小强铝基板 板与散热机构件的间隙排除对其导热功效有极大影响的空气，LED应用厂商组装时通常在铝基板涂抹导热膏后再以螺丝固定于散热机构件上来应对。 图2 独创的导、散热结构(使用高温陶瓷基板DBC+焊锡制程，导热通路完全不使用胶水) 为解决胶水对LED 应用厂商的长期困扰，将一般的LED 导、散热的热通路常存的3 层胶水分别以不同的材料、不同的制程替代，即LED 导、散热之热通路无胶水化制程。其对策及说明如下： 1、对于第一层的固晶胶，以共晶制程或锡膏经回流焊制程取代...
