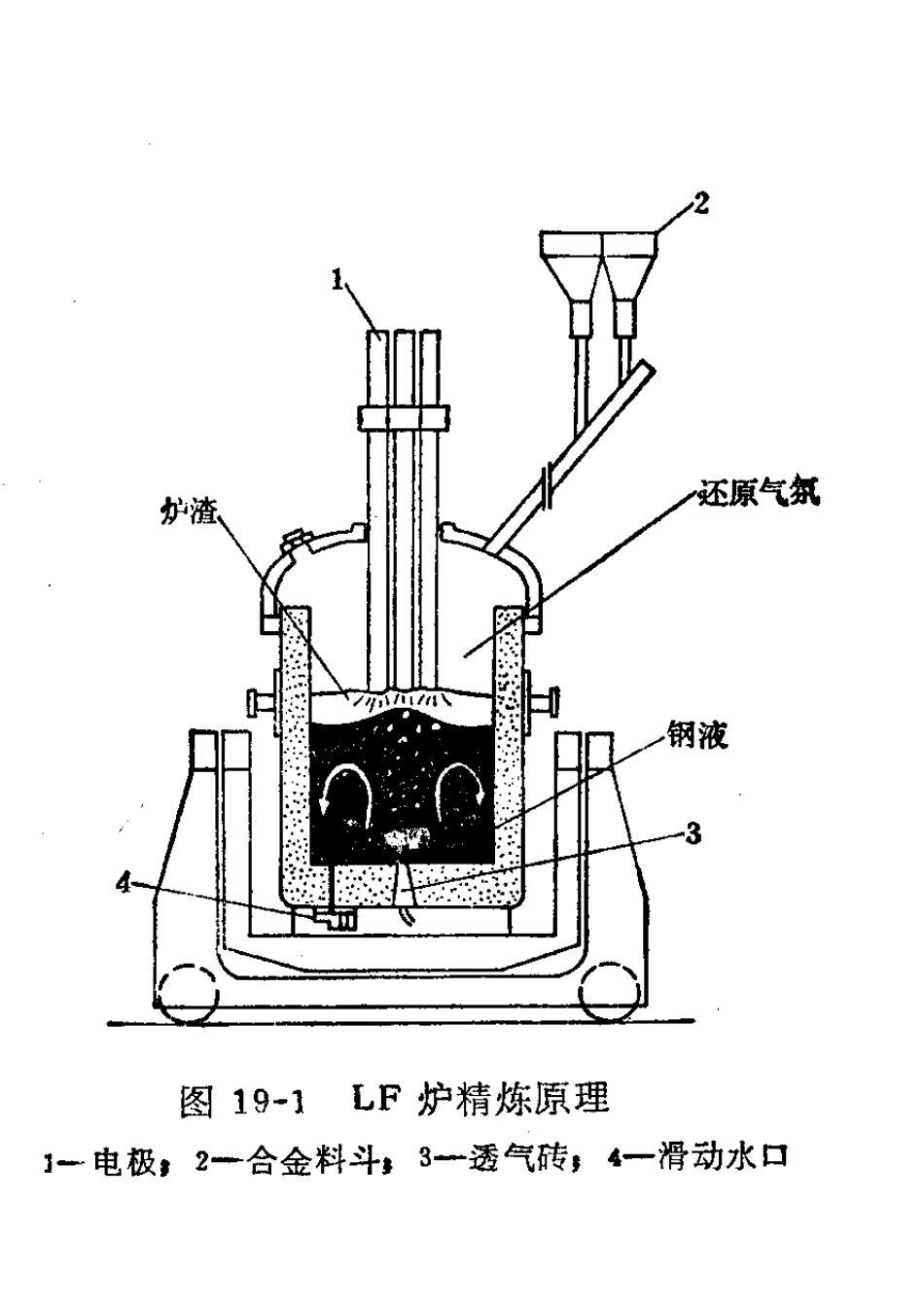

4 第二章 LF钢包精炼技术 第一节 LF炉发展概述 1、什么是 LF炉？ LF炉是在常压下，三相埋弧加热的底吹氩钢包炉，是将钢液在钢包中进行精炼的设备。其主要功能是在非氧化性气氛下，通过电弧加热、炉内还原性气氛、造高碱度还原渣精炼、气体搅拌等手段，强化热力学和动力学动力学条件，使钢水在短时间内达到脱氧、脱硫、合金化升温等综合精炼效果。确保达到钢水成分精确，温度均匀，夹杂物充分上浮净化钢水的目的，同时很好的协调炼钢和连铸工序，保证多炉连浇的顺利进行。 LF钢包炉见下图 5 6 2、 LF炉 发 展 过 程 简 述 LF炉 精 炼 方 法 是 由 日 本 特 殊 钢 公 司 在 1971年 开 发 研 制 的 ， 早 先以 精 炼 处 理 特 殊 钢 为 主 ， 是 一 种 以 电 弧 加 热 、 氩 气 搅 拌 和 渣 精 炼 为 核心 的 钢 包 精 炼 炉 生 产 技 术 。 由 于LF炉 法 具 有 多 种 冶 金 功 能 和 使 用 中的 灵 活 性 ， 在 普 钢 生 产 厂 也 得 到 广 泛 的 应 用 。 目 前 世 界 钢 包 炉 的 总 数中 ， 最 多 的 是 LF 炉 。 在 我 国 ， 随 着 连 铸 比 的 大 幅 度 提 高 ， LF炉 所 处 理 的 钢 种 几 乎 涉及 从 特 钢 到 普 钢 的 所 有 钢 种 。 LF炉 法 设 备 较 为 简 单 ， 投 资 不 大 。 生产 中 可 视 质 量 控 制 的 需 要 ， 采 用 多 种 不 同 的 工 艺 操 作 制 度 ； 设 计 中 可按 产 品 需 要 进 行 不 同 的 配套组合， 满足最 终产 品 质 量 控 制 的 要 求 3、 LF炉 的 处 理 效果 经过 LF炉 处 理 的 钢 可 以 达到 很高 的 质 量 水平： （1）脱硫率可 达50%~70%， 可 生 产 出硫含量 <=0.01%的 钢 。 如果处理 时间充分， 甚至可 达硫含量 0.005%的 水平。 （2）可 以 生 产 高 纯度 钢 ， 钢 中 夹杂物总 量 可 降低50%， 大 颗粒夹杂物几 乎 全部能 去除； 钢 中 含氧量 可 达到 20ppm~30ppm。 （3）钢 水升温速度 可 达到 3℃/min~5℃/min。 （4）温度 控 制 精 度 ±3℃~5℃。 （5）成分控 制 精 度 高 ，可 以 生 产 出诸如[C]±0.01%、[Si]±0.02%、[Mn]±0.02%等元素含量 范围很窄的...
