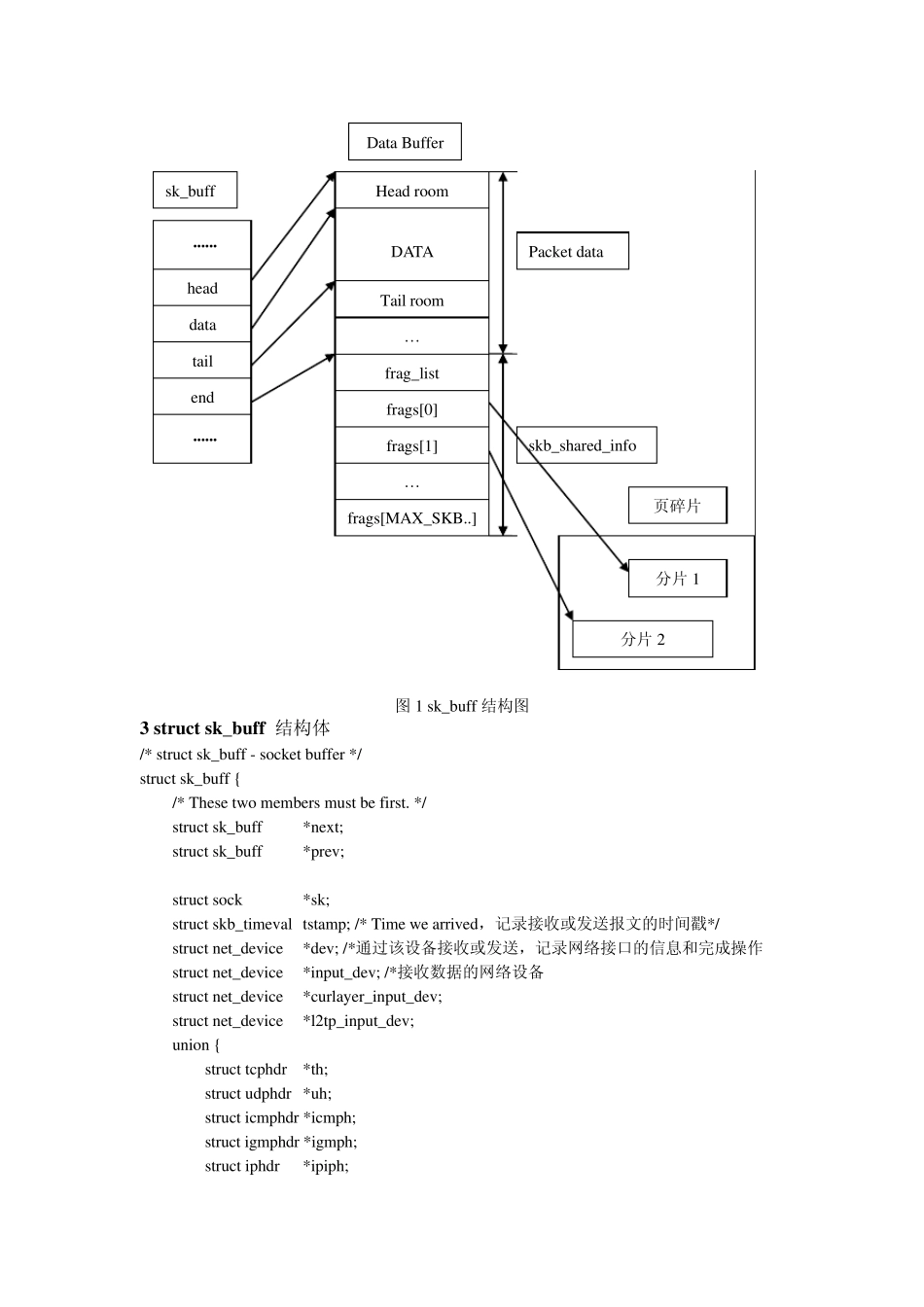

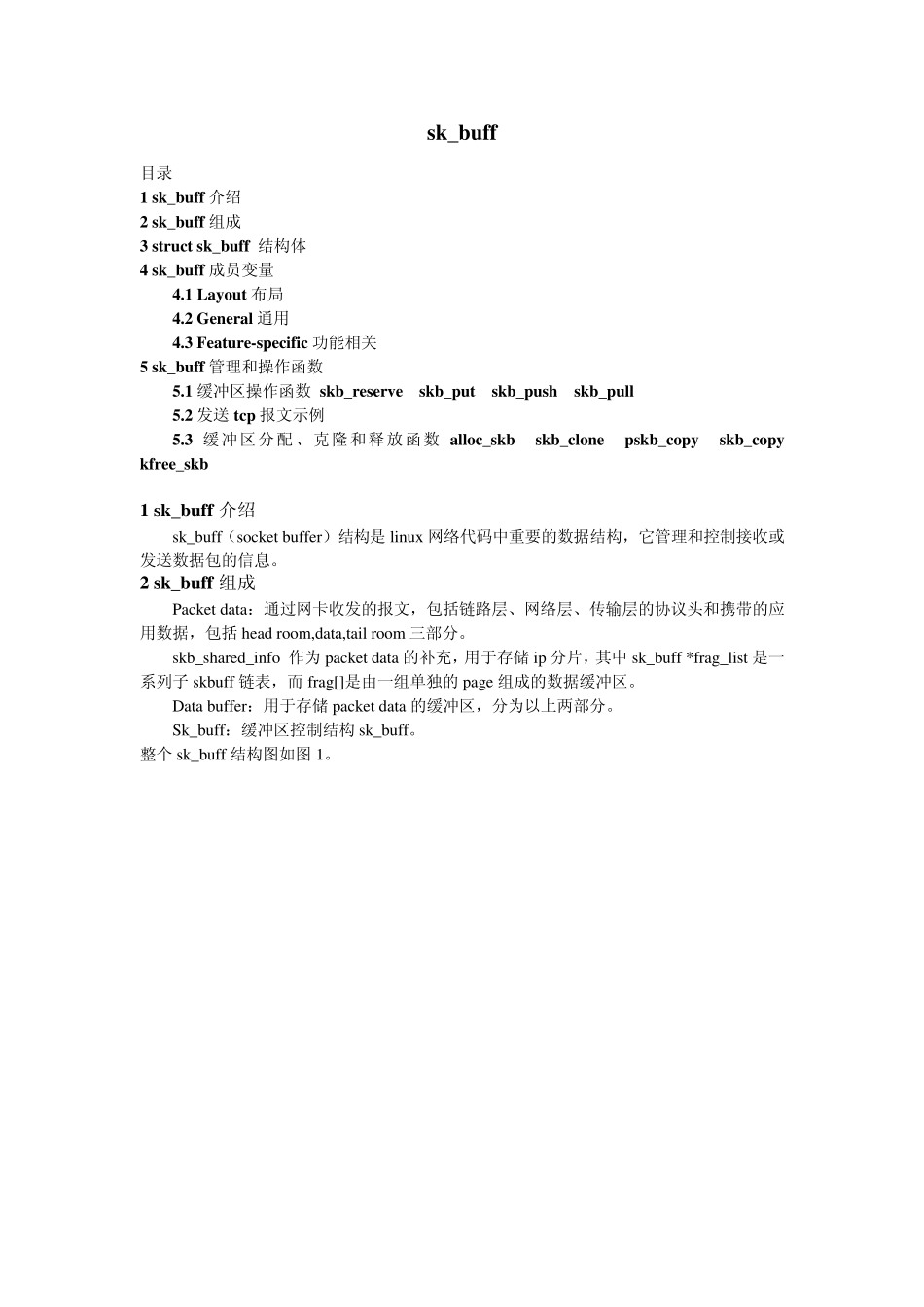

sk_buff 目录 1 sk_buff 介绍 2 sk_buff 组成 3 struct sk_buff 结构体 4 sk_buff 成员变量 4.1 Layout 布局 4.2 General 通用 4.3 Feature-specific 功能相关 5 sk_buff 管理和操作函数 5.1 缓冲区操作函数 skb_reserve skb_put skb_push skb_pull 5.2 发送tcp 报文示例 5.3 缓冲区分配、克隆和释放函数alloc_skb skb_clone pskb_copy skb_copy kfree_skb 1 sk_buff 介绍 sk_bu ff（socket bu ffer）结构是 linu x 网络代码中重要的数据结构，它管理和控制接收或发送数据包的信息。 2 sk_buff 组成 Packet data：通过网卡收发的报文，包括链路层、网络层、传输层的协议头和携带的应用数据，包括 head room,data,tail room 三部分。 skb_shared_info 作为 packet data 的补充，用于存储 ip 分片，其中 sk_bu ff *frag_list 是一系列子 skbu ff 链表，而 frag[]是由一组单独的 page 组成的数据缓冲区。 Data bu ffer：用于存储 packet data 的缓冲区，分为以上两部分。 Sk_bu ff：缓冲区控制结构sk_bu ff。 整个 sk_bu ff 结构图如图 1。 图1 sk_buff 结构图 3 stru ct sk_bu ff 结构体 /* struct sk_buff - socket buffer */ struct sk_buff { /* These two members must be first. */ struct sk_buff *next; struct sk_buff *prev; struct sock *sk; struct skb_timeval tstamp; /* Time we arrived，记录接收或发送报文的时间戳*/ struct net_device *dev; /*通过该设备接收或发送，记录网络接口的信息和完成操作 struct net_device *input_dev; /*接收数据的网络设备 struct net_device *curlayer_input_dev; struct net_device *l2tp_input_dev; union { struct tcphdr *th; struct udphdr *uh; struct icmphdr *icmph; struct igmphdr *igmph; struct iphdr *ipiph; head data tail end ...... ...... Head room DATA Tail room … frag_list frags[0] frags[1] … Packet data Data Buffer sk_buff frags[MAX_SKB..] skb_shared_info 分片 1 分片 2 页碎片 struct ipv6hdr *ipv6h; unsigned char *raw; } h; //传输层报头 union { struct iphdr *iph; struct ipv6hdr *ipv6h; struct arphdr *arph; unsigned ch...
