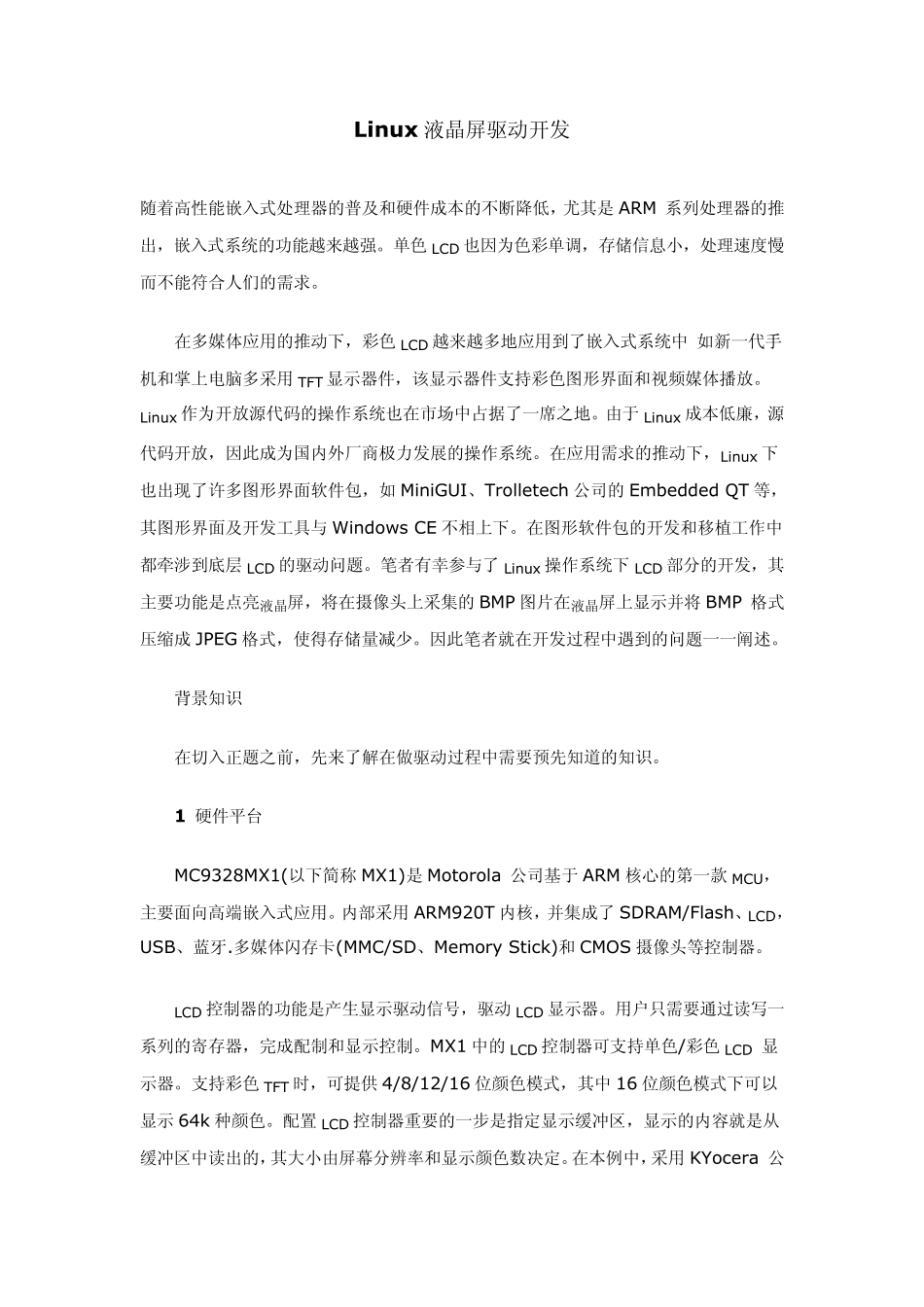

Linux 液晶屏驱动开发 随着高性能嵌入式处理器的普及和硬件成本的不断降低，尤其是ARM 系列处理器的推出，嵌入式系统的功能越来越强。单色LCD 也因为色彩单调，存储信息小，处理速度慢而不能符合人们的需求。 在多媒体应用的推动下，彩色LCD 越来越多地应用到了嵌入式系统中 如新一代手机和掌上电脑多采用TFT 显示器件，该显示器件支持彩色图形界面和视频媒体播放。Linux 作为开放源代码的操作系统也在市场中占据了一席之地。由于Linux 成本低廉，源代码开放，因此成为国内外厂商极力发展的操作系统。在应用需求的推动下，Linux 下也出现了许多图形界面软件包，如MiniGUI、Trolletech 公司的Embedded QT 等，其图形界面及开发工具与 Windows CE 不相上下。在图形软件包的开发和移植工作中都牵涉到底层 LCD 的驱动问题。笔者有幸参与了Linux 操作系统下LCD 部分的开发，其主要功能是点亮液晶屏，将在摄像头上采集的BMP 图片在液晶屏上显示并将 BMP 格式压缩成JPEG 格式，使得存储量减少。因此笔者就在开发过程中遇到的问题一一阐述。 背景知识 在切入正题之前，先来了解在做驱动过程中需要预先知道的知识。 1 硬件平台 MC9328MX1(以下简称 MX1)是Motorola 公司基于ARM 核心的第一款 MCU，主要面向高端嵌入式应用。内部采用ARM920T 内核，并集成了SDRAM/Flash、LCD，USB、蓝牙.多媒体闪存卡(MMC/SD、Memory Stick)和CMOS 摄像头等控制器。 LCD 控制器的功能是产生显示驱动信号，驱动LCD 显示器。用户只需要通过读写一系列的寄存器，完成配制和显示控制。MX1 中的LCD 控制器可支持单色/彩色LCD 显示器。支持彩色TFT 时，可提供 4/8/12/16 位颜色模式，其中16 位颜色模式下可以显示64k 种颜色。配置 LCD 控制器重要的一步是指定显示缓冲区，显示的内容就是从缓冲区中读出的，其大小由屏幕分辨率和显示颜色数决定。在本例中，采用KYocera 公司的KCS057QV1AJ 液晶屏，在240× 320 分辨率下可提供8 位彩色显示，即最大256色位图。 2.Linux 下的设备驱动 在Linux 操作系统下有两类主要的设备文件类型，一种是字符设备，另一种是块设备。字符设备和块设备的主要区别是在对字符设备发出读/写请求时，实际的硬件I/O一般就紧接着发生了，块设备则不然，它利用一块系统内存作缓冲区，当用户进程对设备请求读/写时，它首先察看缓冲区的内容，如果缓冲区的数据能满足用户的要求，就返回请求的数据，如...
