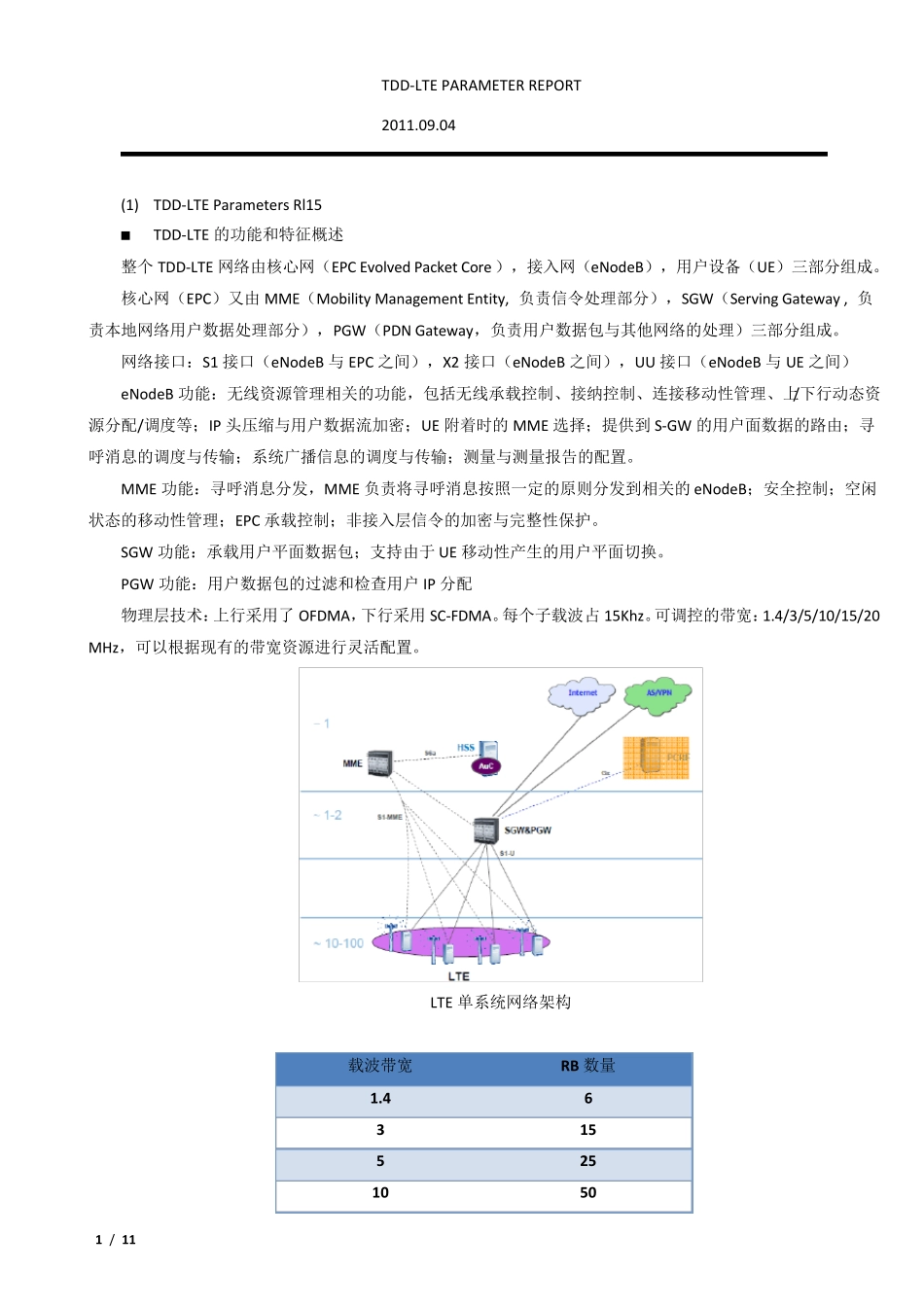

TDD-LTE PARAMETER REPORT 2011.09.04 1 / 11 (1) TDD-LTE Parameters Rl15 I TDD-LTE 的功能和特征概述 整个TDD-LTE 网络由核心网(EPC Evolved Packet Core),接入网(eNodeB),用户设备(UE)三部分组成。 核心网(EPC)又由MME(Mobility Management Entity, 负责信令处理部分),SGW(Serving Gateway , 负责本地网络用户数据处理部分),PGW(PDN Gateway,负责用户数据包与其他网络的处理)三部分组成。 网络接口:S1 接口(eNodeB 与EPC 之间),X2 接口(eNodeB 之间),UU 接口(eNodeB 与UE 之间) eNodeB 功能:无线资源管理相关的功能,包括无线承载控制、接纳控制、连接移动性管理、上/下行动态资源分配/调度等;IP 头压缩与用户数据流加密;UE 附着时的MME 选择;提供到 S-GW 的用户面数据的路由;寻呼消息的调度与传输;系统广播信息的调度与传输;测量与测量报告的配置。 MME 功能:寻呼消息分发,MME 负责将寻呼消息按照一定的原则分发到相关的eNodeB;安全控制;空闲状态的移动性管理;EPC 承载控制;非接入层信令的加密与完整性保护。 SGW 功能:承载用户平面数据包;支持由于 UE 移动性产生的用户平面切换。 PGW 功能:用户数据包的过滤和检查用户IP 分配 物理层技术:上行采用了 OFDMA,下行采用SC-FDMA。每个子载波占 15Khz。可调控的带宽:1.4/3/5/10/15/20 MHz,可以根据现有的带宽资源进行灵活配置。 LTE 单系统网络架构 载波带宽 RB 数量 1.4 6 3 15 5 25 10 50 TDD-LTE PARAMETER REPORT 2011.09.04 2 / 11 15 75 20 100 带宽与RB(Resource Block)数量对应关系 LTE 中频率和时间资源 RB(Resource Block):LTE 中基本的资源单位,频域上由宽为12 个子载波组成(共7*15Khz),时域上占用7 个符号长度(共0.5ms),所以每个RB 里有84 个符号。每个符号里包含的比特数量由基带调制方式决定:QPSK每个符号包含 2bit;16QAM 每个符号包含 4 个bit;64QAM 每个符号包含 6 个bit。 RB 资源块 LTE RRM 无线资源管理模块: 1. Radio Admission Control无线准入控制 2. Packet Scheduler 分组调度 3. Power Control 功率控制 4. AMC 自适应编码控制 5. MIMO 多天线 I TDD 帧与信道配置 TDD-LTE PARAMETER REPORT 2011.09.04 3 / 11 LTE 信道配置 下行物理信道:PBCH 物理广播信...
