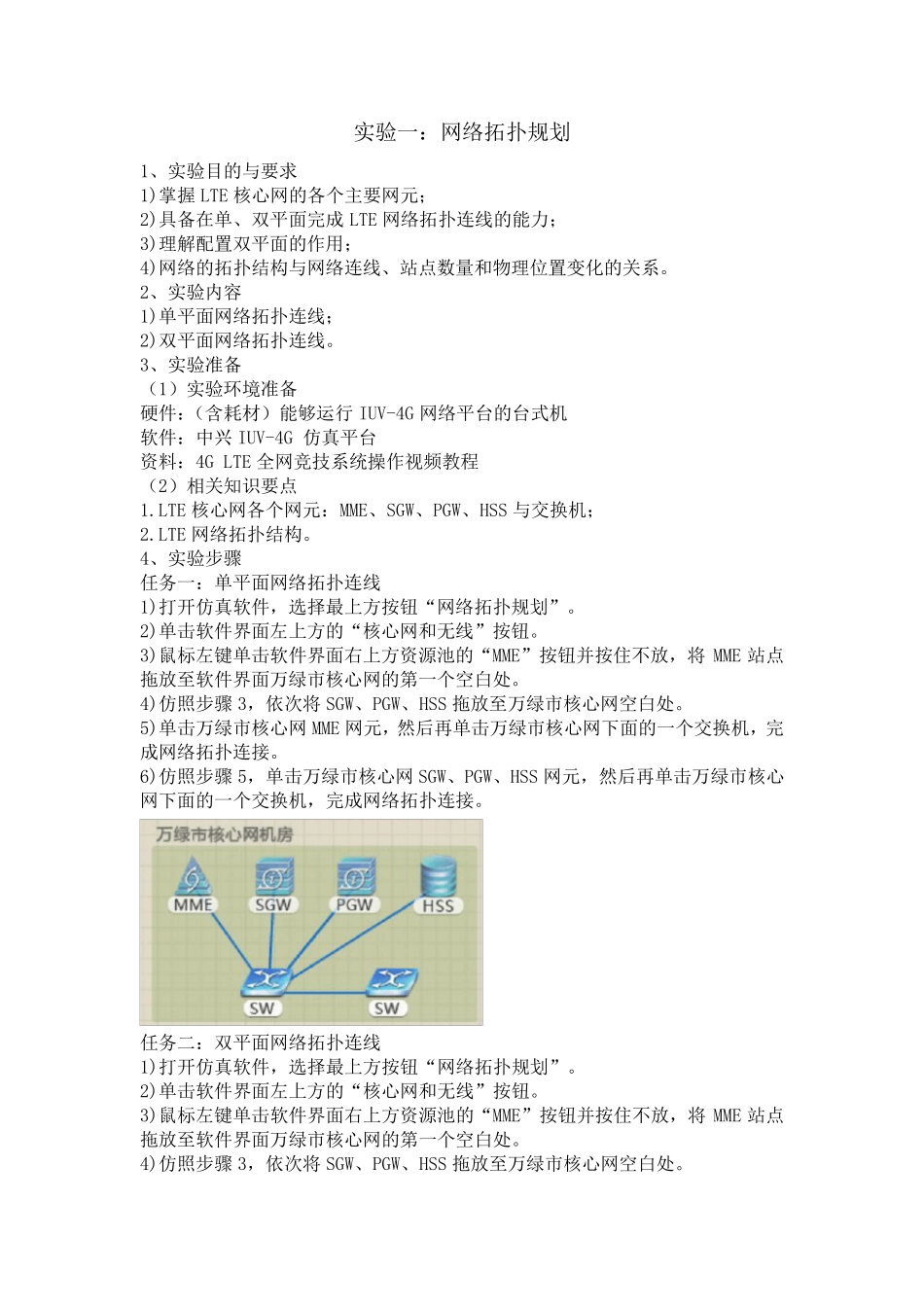

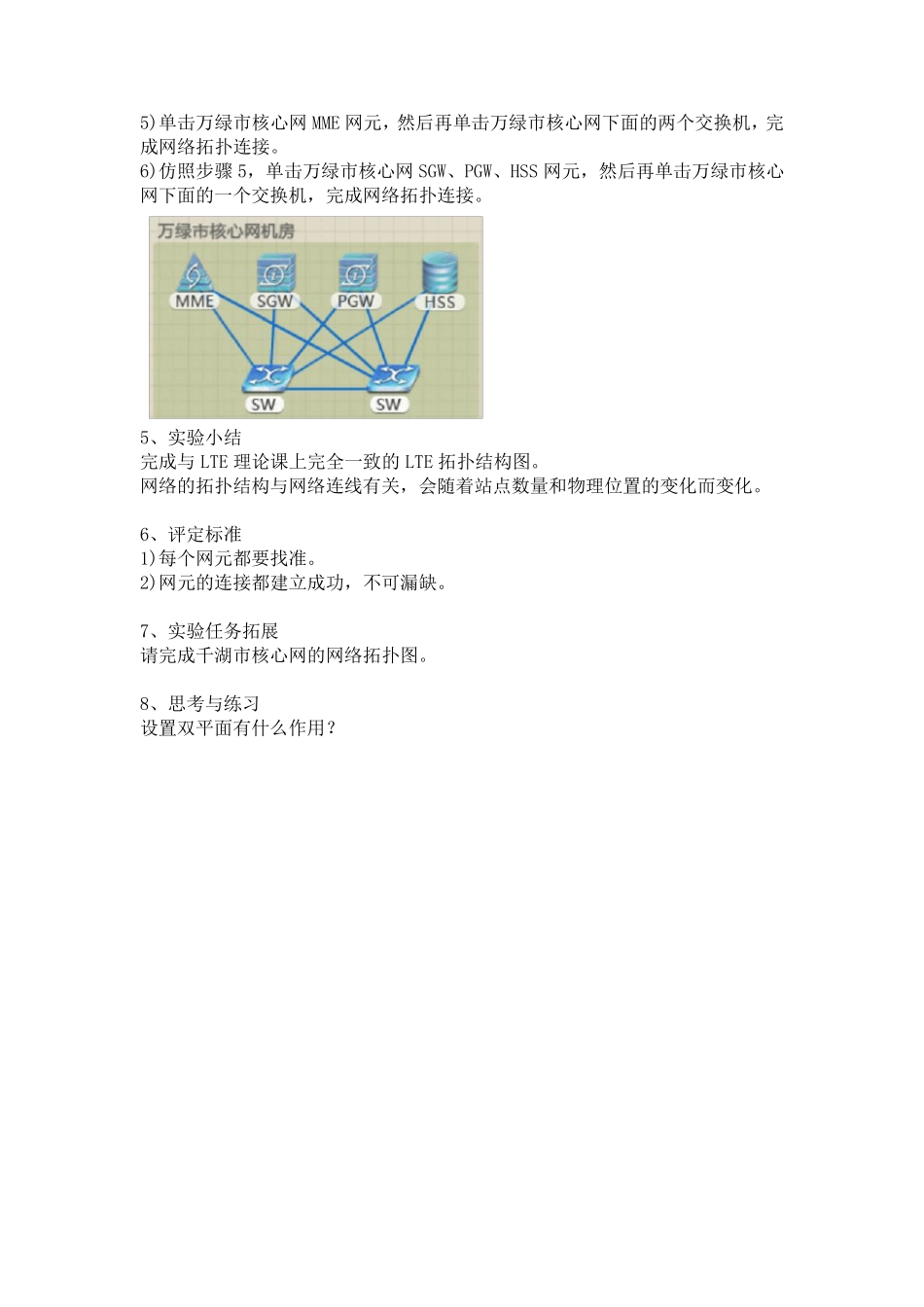

实验一：网络拓扑规划 1、实验目的与要求 1)掌握LTE 核心网的各个主要网元； 2)具备在单、双平面完成LTE 网络拓扑连线的能力； 3)理解配置双平面的作用； 4)网络的拓扑结构与网络连线、站点数量和物理位置变化的关系。 2、实验内容 1)单平面网络拓扑连线； 2)双平面网络拓扑连线。 3、实验准备 （1）实验环境准备 硬件：（含耗材）能够运行IUV-4G 网络平台的台式机 软件：中兴IUV-4G 仿真平台 资料：4G LTE 全网竞技系统操作视频教程 （2）相关知识要点 1.LTE 核心网各个网元：MME、SGW、PGW、HSS 与交换机； 2.LTE 网络拓扑结构。 4、实验步骤 任务一：单平面网络拓扑连线 1)打开仿真软件，选择最上方按钮“网络拓扑规划”。 2)单击软件界面左上方的“核心网和无线”按钮。 3)鼠标左键单击软件界面右上方资源池的“MME”按钮并按住不放，将 MME 站点拖放至软件界面万绿市核心网的第一个空白处。 4)仿照步骤3，依次将 SGW、PGW、HSS 拖放至万绿市核心网空白处。 5)单击万绿市核心网MME 网元，然后再单击万绿市核心网下面的一个交换机，完成网络拓扑连接。 6)仿照步骤5，单击万绿市核心网SGW、PGW、HSS 网元，然后再单击万绿市核心网下面的一个交换机，完成网络拓扑连接。 任务二：双平面网络拓扑连线 1)打开仿真软件，选择最上方按钮“网络拓扑规划”。 2)单击软件界面左上方的“核心网和无线”按钮。 3)鼠标左键单击软件界面右上方资源池的“MME”按钮并按住不放，将 MME 站点拖放至软件界面万绿市核心网的第一个空白处。 4)仿照步骤3，依次将 SGW、PGW、HSS 拖放至万绿市核心网空白处。 5)单击万绿市核心网MME 网元，然后再单击万绿市核心网下面的两个交换机，完成网络拓扑连接。 6)仿照步骤5，单击万绿市核心网SGW、PGW、HSS 网元，然后再单击万绿市核心网下面的一个交换机，完成网络拓扑连接。 5、实验小结 完成与 LTE 理论课上完全一致的LTE 拓扑结构图。 网络的拓扑结构与网络连线有关，会随着站点数量和物理位置的变化而变化。 6、评定标准 1)每个网元都要找准。 2)网元的连接都建立成功，不可漏缺。 7、实验任务拓展 请完成千湖市核心网的网络拓扑图。 8、思考与练习 设置双平面有什么作用？ 实验二：无线接入网容量规划 1、实验目的与要求 1)掌握无线接入网容量、覆盖估算的方法； 2)完成大型城市无线接入网的容量估算的能力（以万绿市为例）； 3)完成大型城市无...
