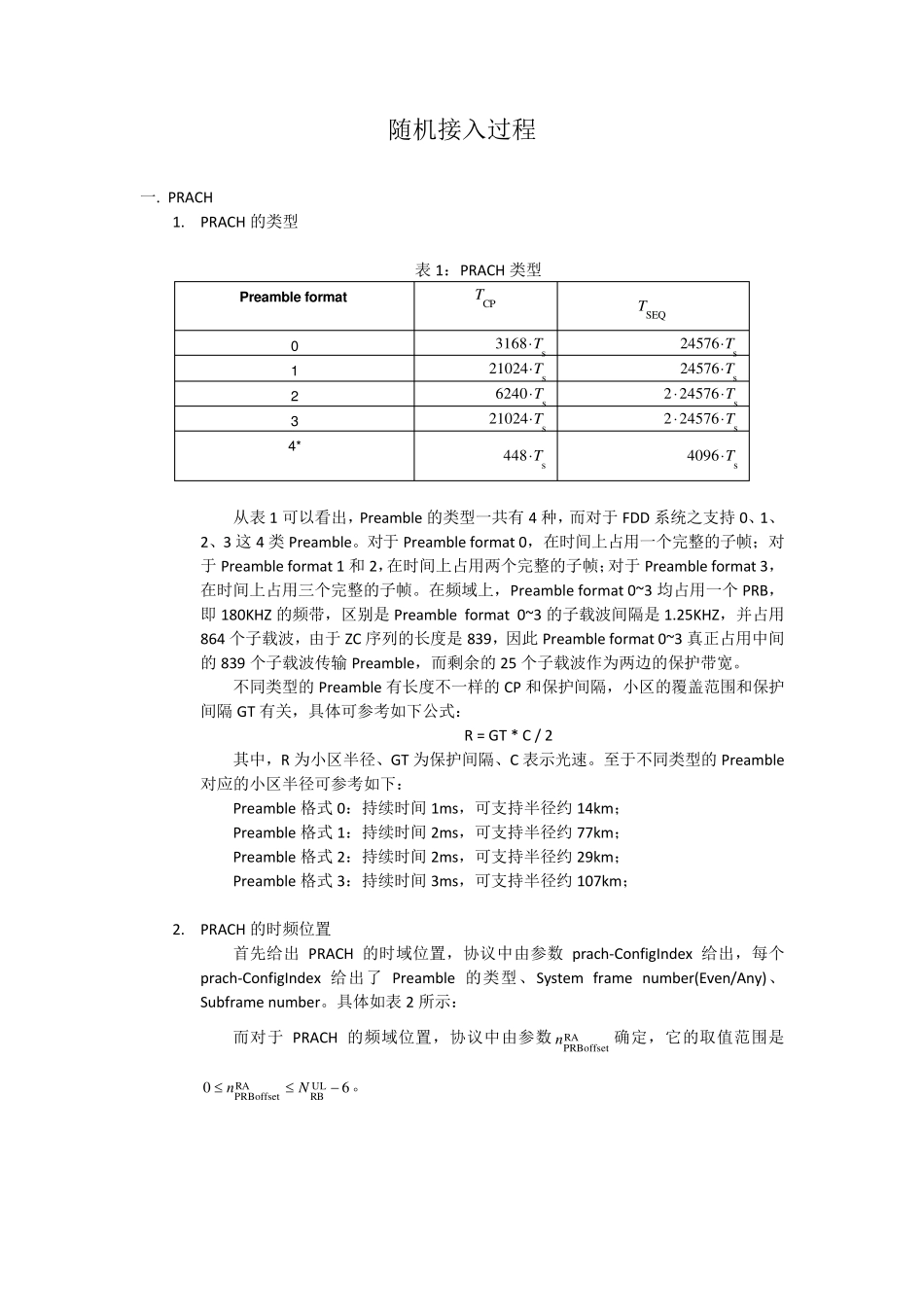

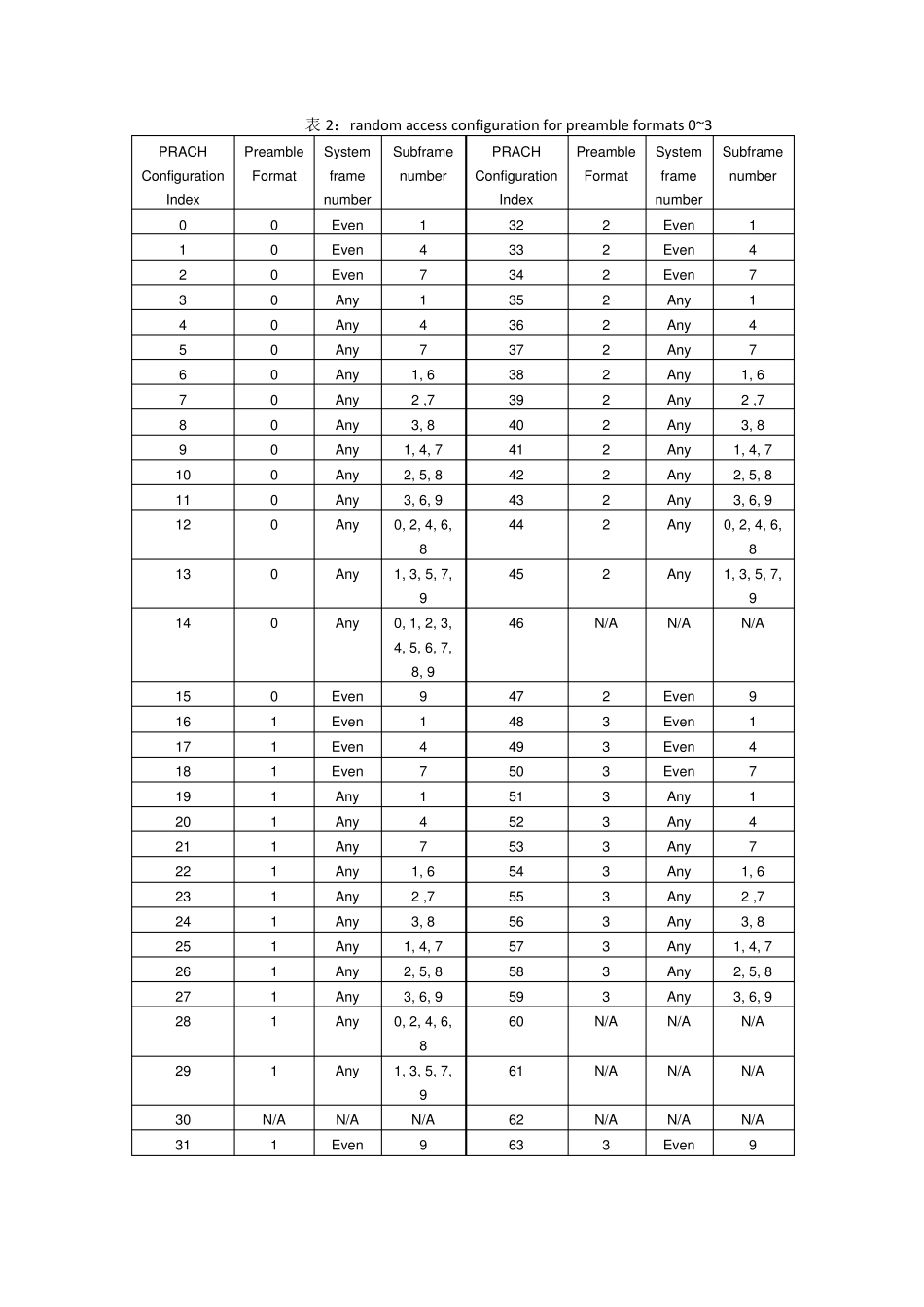

随机接入过程 一. PRACH 1. PRACH 的类型 表1：PRACH 类型 Preamble format CPT SEQT 0 s3168 T s24576 T 1 s21024 T s24576 T 2 s6240 T s245762T 3 s21024 T s245762T 4 * s448 T s4096 T 从表1 可以看出，Preamble 的类型一共有4 种，而对于FDD 系统之支持0、1、2、3 这 4 类Preamble。对于Preamble format 0，在时间上占用一个完整的子帧；对于Preamble format 1 和 2，在时间上占用两个完整的子帧；对于Preamble format 3，在时间上占用三个完整的子帧。在频域上，Preamble format 0~3 均占用一个 PRB，即 180KHZ 的频带，区别是 Preamble format 0~3 的子载波间隔是 1.25KHZ，并占用864 个子载波，由于ZC 序列的长度是 839，因此 Preamble format 0~3 真正占用中间的839 个子载波传输 Preamble，而剩余的25 个子载波作为两边的保护带宽。 不同类型的Preamble 有长度不一样的CP 和保护间隔，小区的覆盖范围和保护间隔 GT 有关，具体可参考如下公式： R = GT * C / 2 其中，R 为小区半径、GT 为保护间隔、C 表示光速。至于不同类型的Preamble对应的小区半径可参考如下： Preamble 格式 0：持续时间 1ms，可支持半径约 14km； Preamble 格式 1：持续时间 2ms，可支持半径约 77km； Preamble 格式 2：持续时间 2ms，可支持半径约 29km； Preamble 格式 3：持续时间 3ms，可支持半径约 107km； 2. PRACH 的时频位置 首先给出PRACH 的时域位置，协议中由参数 prach-ConfigIndex 给出，每个prach-ConfigIndex 给出了 Preamble 的类型、System frame number(Even/Any)、Subframe number。具体如表2 所示： 而对于PRACH 的频域位置，协议中由参数RAPRBoffsetn确定，它的取值范围是60ULRBRAPRBoffsetNn。 表 2：random access configuration for preamble formats 0~3 PRACH Configuration Index Preamble Format System frame number Subframe number PRACH Configuration Index Preamble Format System frame number Subframe number 0 0 Even 1 32 2 Even 1 1 0 Even 4 33 2 Even 4 2 0 Even 7 34 2 Even 7 3 0 Any 1 35 2 Any 1 4 0 Any 4 36 2 Any 4 5 0 Any 7 37 2 Any 7 6 0 Any 1, 6 38 2...
