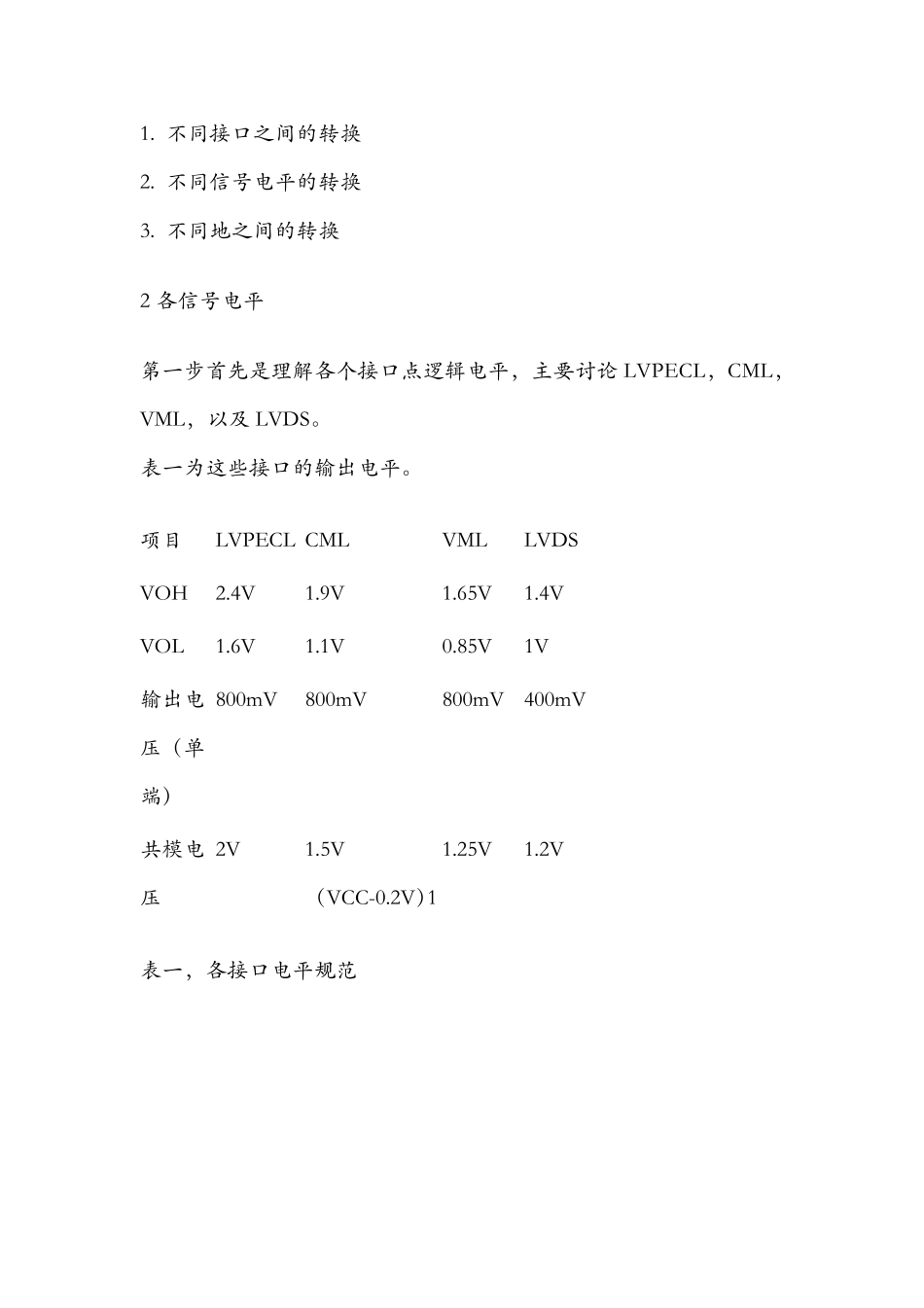

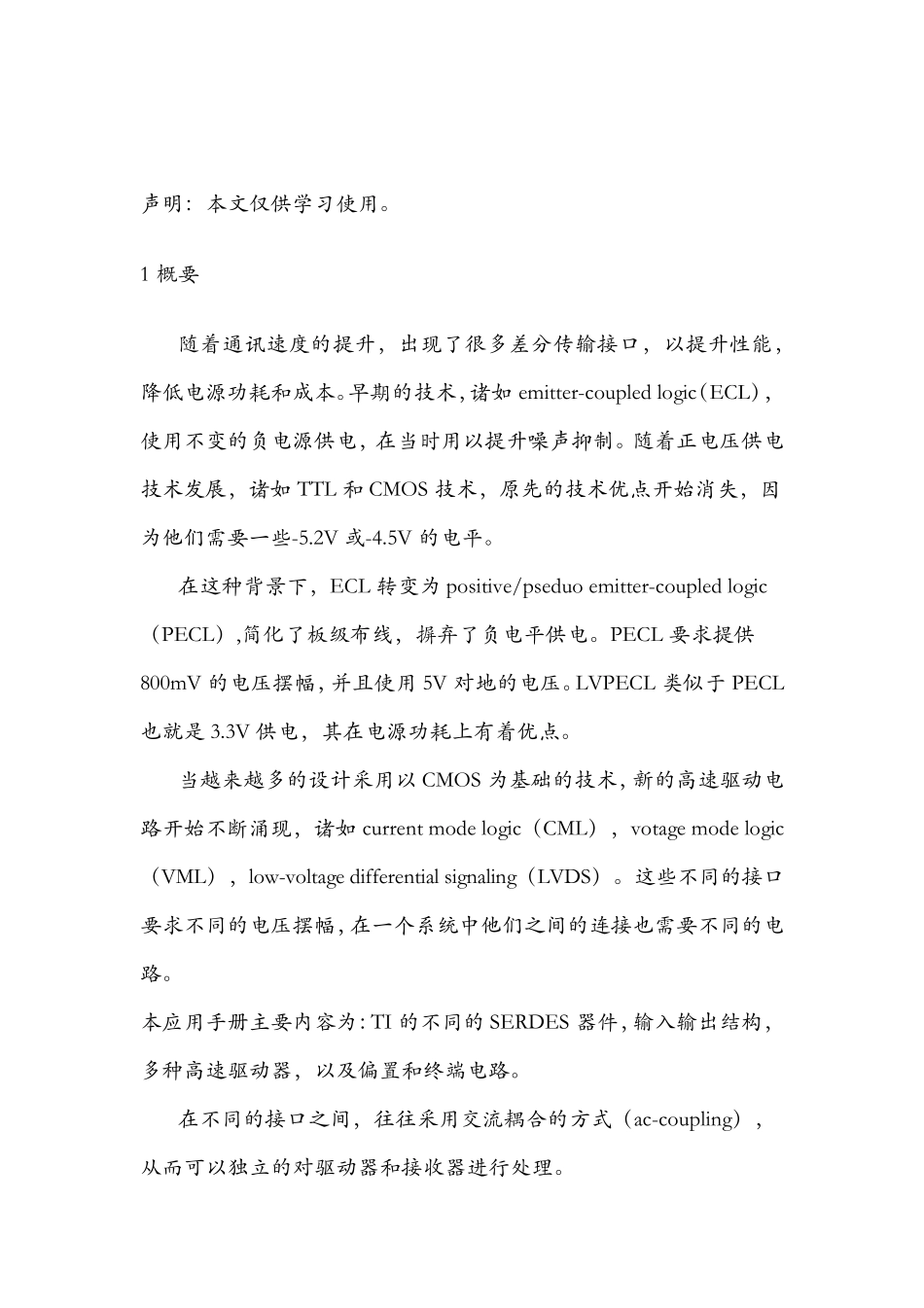

声 明 ： 本 文 仅 供 学 习 使 用 。 1 概 要 随 着 通 讯 速 度 的 提 升 ， 出 现 了 很 多 差 分 传 输 接 口 ， 以 提 升 性 能 ，降 低 电 源 功 耗 和 成 本 。早 期 的 技 术 ，诸 如 emitter-coupled logic（ ECL），使 用 不 变 的 负 电 源 供 电 ， 在 当 时 用 以 提 升 噪 声 抑 制 。 随 着 正 电 压 供 电技 术 发 展 ， 诸 如 TTL 和 CMOS 技 术 ， 原 先 的 技 术 优 点 开 始 消 失 ， 因为 他 们 需 要 一 些 -5.2V 或 -4.5V 的 电 平 。 在 这 种 背 景 下 ， ECL 转 变 为 positive/pseduo emitter-coupled logic （ PECL） ,简 化 了 板 级 布 线 ， 摒 弃 了 负 电 平 供 电 。 PECL 要 求 提 供800mV 的 电 压 摆 幅 ，并 且 使 用 5V 对 地 的 电 压 。LVPECL 类 似 于 PECL也 就 是 3.3V 供 电 ， 其 在 电 源 功 耗 上 有 着 优 点 。 当 越 来 越 多 的 设 计 采 用 以 CMOS 为 基 础 的 技 术 ，新 的 高 速 驱 动 电路 开 始 不 断 涌 现 ， 诸 如 current mode logic（ CML） ， votage mode logic（ VML） ， low-voltage differential signaling（ LVDS） 。 这 些 不 同的 接 口要 求 不 同的 电 压 摆 幅 ，在 一 个系统中他 们 之间的 连接 也 需 要 不 同的 电路 。 本 应用 手册主要 内容为 ：TI 的 不 同的 SERDES 器件，输 入输 出 结构，多 种 高 速 驱 动 器， 以 及偏置和 终端电 路 。 在 不 同的 接 口 之间， 往往采 用 交流耦合的 方式（ ac-coupling） ，从而 可 以 独 立 的 对 驱 动 器和 接 收 器进 行 处 理 。 1. 不 同 接 口 之 间 的 转 换 2. 不 同 信 号 电 平 的 转 换 3. 不 同 地 之 间 的 转 换 2 各 信 号 电 平 第 一 步 首 先 是 理 解 各 个 接 口 点 逻 辑 电 平 ， 主 要 讨 论 LVPECL， CML，VML， 以 及 LVDS。 表 一 为 这 些 接 口 的 输 出 电 平 。 项 目 LVPECL CML VML LVDS VOH 2.4V 1.9V 1.65V 1.4V VOL 1.6V 1.1V...
