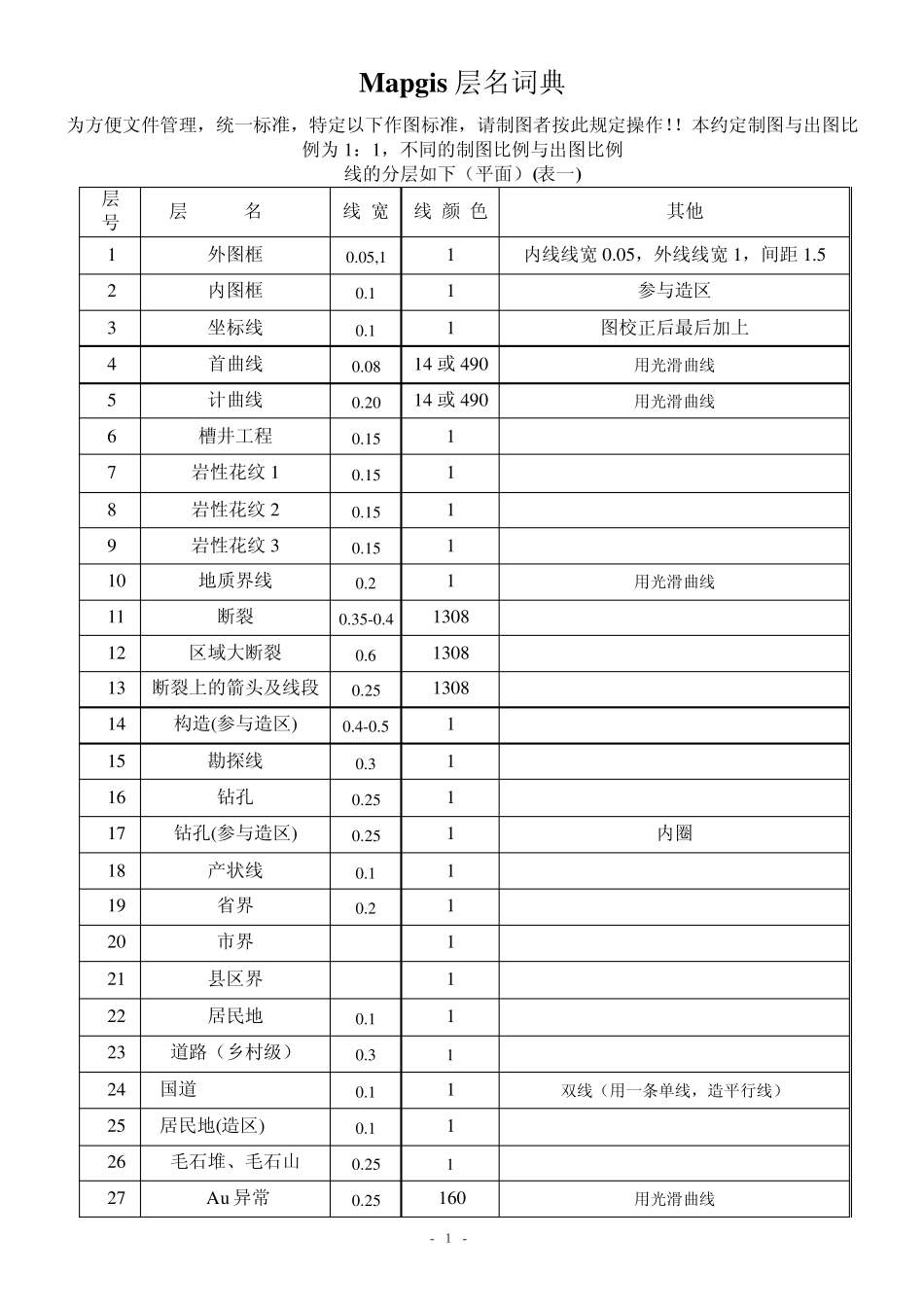

- １ - Mapgis层名词典 为方便文件管理，统一标准，特定以下作图标准，请制图者按此规定操作！！本约定制图与出图比例为1：1，不同的制图比例与出图比例 线的分层如下（平面）(表一) 层 号 层 名 线 宽 线 颜 色 其他 1 外图框 0.05,1 1 内线线宽0.05，外线线宽1，间距1.5 2 内图框 0.1 1 参与造区 3 坐标线 0.1 1 图校正后最后加上 4 首曲线 0.08 14 或490 用光滑曲线 5 计曲线 0.20 14 或490 用光滑曲线 6 槽井工程 0.15 1 7 岩性花纹1 0.15 1 8 岩性花纹2 0.15 1 9 岩性花纹3 0.15 1 10 地质界线 0.2 1 用光滑曲线 11 断裂 0.35-0.4 1308 12 区域大断裂 0.6 1308 13 断裂上的箭头及线段 0.25 1308 14 构造(参与造区) 0.4-0.5 1 15 勘探线 0.3 1 16 钻孔 0.25 1 17 钻孔(参与造区) 0.25 1 内圈 18 产状线 0.1 1 19 省界 0.2 1 20 市界 1 21 县区界 1 22 居民地 0.1 1 23 道路（乡村级） 0.3 1 24 国道 0.1 1 双线（用一条单线，造平行线） 25 居民地(造区) 0.1 1 26 毛石堆、毛石山 0.25 1 27 Au异常 0.25 160 用光滑曲线 - ２ - 28 Ag 异常 0.25 3 用光滑曲线 29 Cu 异常 0.25 89 用光滑曲线 30 Pb 异常 0.25 28 用光滑曲线 31 Zn 异常 0.25 162 用光滑曲线 32 Mo 异常 0.25 21 用光滑曲线 33 Mn 异常 0.25 215 用光滑曲线 As 异常 0.25 6 用光滑曲线 34 设计框 0.5 红色或蓝色 折线 35 引线 0.1 1 应避免穿越几个地质体 36 地质界线中不整合线 0.1 1 17 号0 线型，X，Y（1.5，3） 37 推断地质界线 0.1 1 16 号1 线型，X，Y（1，1） 38 铁路 0.1 1 14 号6 线型，X，Y（10，6） 39 公路 0.1 1 10 号0 线型，X，Y（10，6） 40 图签、图例 0.1 1 41 柱状图 0.15-0.3 1 线的分层如下（剖面）（表二） 层 号 层 名 线 宽 线 颜 色 其他 1 座标及标高线 0.1 1 2 内图框 0.2 1 3 地表线 0.3-0.35 1 用光滑曲线 4 第四系及岩性间线（剖面） 0.15 1 用光滑曲线 岩性界线（剖面线） 0.2 1 5 构造 0.4-0.5 1 6 构造（参与造区） 0.4-0.5 1 7 坑道 0.15 1 8 钻孔轴线 0.25 1 9 钻塔 0.2 1 10 标注线 0.1 1 11 岩性花纹 0.15 1 12 外图框 0.05， 1 1...
