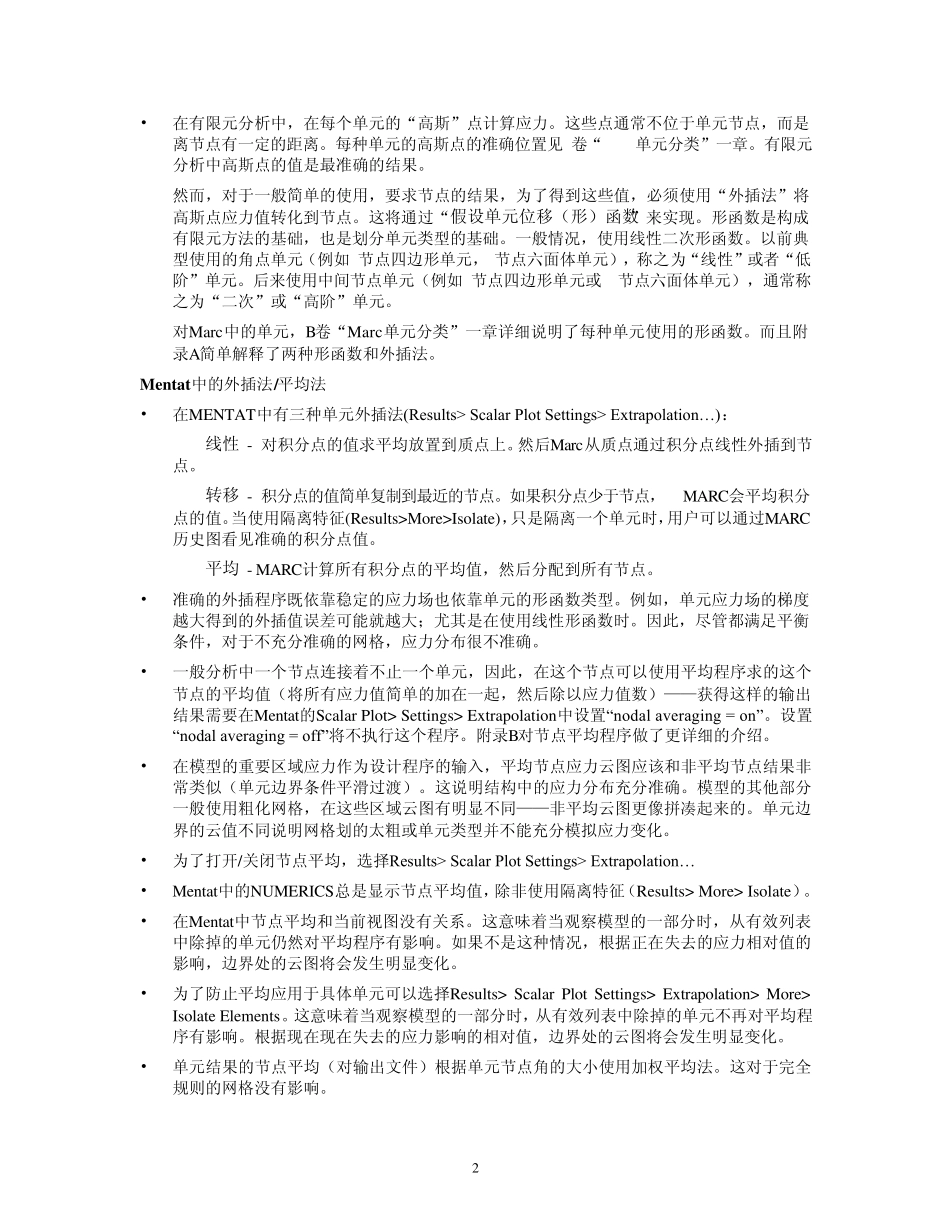

1 Marc/Mentat结果输出 概要 • 本文档将对Marc和Mentat结果输出中频繁遇到的问题进行回答。 • 对每种单元得出结果在理论手册（卷A）“单元信息”目录下大体做了解释。 • 在单元手册（卷B）“应力输出”和“应变输出”目录下对每种单元适用的具体结果做了说明。 • 在Mark卷A中“选择性打印输出”一章，指出了在输出文件中获得具体结果的详细细节。 • 在理论手册（卷A）第四章可以找到关于梁单元和杆单元的更多信息。 • 附录A（“插值形函数”）提供了有限元分析中形函数定义和使用的简单描述，其中包含形函数使用的重要信息。 • 附录B（“有限元平衡”）详细讨论了单元应力平均和不平均等问题。 Re: 单位一致性 • 在MARC中单位不受约束，任何单位制都可使用。然而，所有输入数据必须统一成选定的单位制。例如，如果使用N、M和Kg，则模型的几何尺寸必须是米，弹性模量必须是N/M2，密度必须是Kg/M3。至于输出的结果——如果数据输入选择N、M、Kg，结果单位应力将是N/M2，力和反作用力是N，位移是M等等。 • 旋转结果输出单位是弧度，包括角速度和角加速度。 • 在分析中温度单位由Jobs> Heat Transfer> Job Parameters> Units & Constants..… 指定，缺省值是摄氏度。 • 选择单位制时，注意所使用单位制不要给计算带来问题。例如，一个整体尺寸只是零点几毫米的模型使用米作单位，则单元节点之间的距离的量级可能达到1e-6。类似地，当分析大型土木工程时，使用兆吨要比使用公斤好。 • 在动态分析中如果要想得到有意义的结果，单位量纲必须一致。对于没有体力载荷（使用密度）的静态分析，这方面的要求比较宽松。一般地，如果单位选择质量（m）、长度（l）、时间（t），则相应的力的单位必须是F= ma=ml/t/t。 • 通常推荐使用标准SI单位制，即：牛顿、米、公斤。和这一单位制相应的方程是F=Ma (N = Kg m/s²)。如果方程两边同时除以1000，得到一个新的单位制(kN = Ton m/s²)。类似地，两边乘以1000得到(N = T mm/s²)。 • 任何一致的单位都可以使用，如： N, mm, Ton kN, m, Ton mN, m, kTon 达因, g, cm 磅达, 磅, 英尺 • 非标准单位制的例子是(kN, mm, Ton)、(N, mm, Kg)。 有限元应力计算 2 • 在有限元分析中，在每个单元的“高斯”点计算应力。这些点通常不位于单元节点，而是离节点有一定的距离。每种单元的高斯点的准确位置见B卷“Marc单元分类”一...
