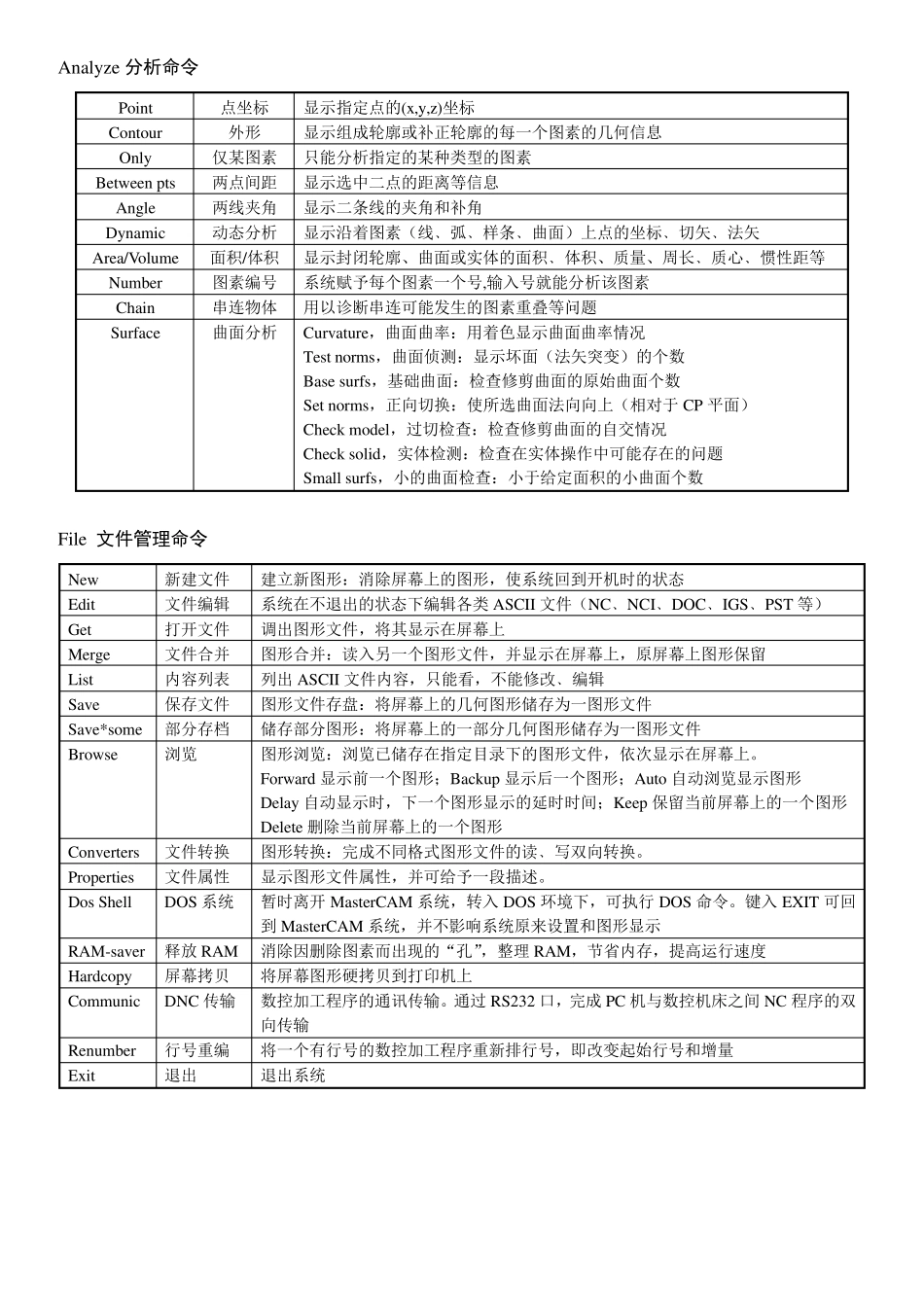

MasterCAM 9.1 菜单详解 Main Menu 主菜单说明 Analyze 分析 分析并显示屏幕上图素的有关信息 Create 绘图 绘制图素,建立 2D,3D 几何模型 File 文件 与文件有关的操作,包括文件的查询存取,编辑,浏览,打印,图形文件的转换,NC程序的传输等 Modify 修整 修改几何图形,包括倒圆,修整,打断,连接,延伸,改变曲面法向,动态移位等 Xform 转换 对图素或图素群组做图形变换,包括镜向,旋转,平移,偏移,串偏移 Delete 删除 删除图形或恢复图形 Screen 屏幕 改变屏幕上图素的显示属性 Solids 实体 生成实体模型。包括用挤出,旋转,扫掠,举升,倒圆角,倒角,薄壳,牵引,修整及布尔运算方法生成实体,以及实体管理 Toolpaths 刀具路径 生成 2D,3D 的刀具路径和 NC 程序,包括处理二维外形铣削,钻孔等点位加工,带岛的挖槽加工,单曲面加工,多重曲面加工,投影曲面铣削,线框模型处理 3D 加工以及操作管理,工件设定等 NC utils 公用管理 包括实体验证,路径模拟,批处理加工,程式过滤,后处理,加工报表,定义操作,定义刀具,定义材料等 辅助菜单说明 Z 构图深度 设置工作深度Z 值 Color 作图颜色 设定绘制图形的颜色 Level 作图层别 设定绘制图形的图层 Attribute 图素属性 设置绘制图形的颜色、层别、线型、线宽、点的型式等属性及对各种类型图素的属性管理 Groups 群组设定 将多个图素定义为一群组 Mask 限定层 限定层,即设定系统认得出的图层。例如限定某一层,则绘制在该层的图素才能被选择,完成诸如分析,删除等操作。设置OFF,则系统可以认得出任何一个图层的图素 WCS 世界坐标系 设置系统视角管理。常用在图形文件转换肘,当有些构图面和视角与 Mastercam 软件不兼容时,可将其图素转正。 Tplane 刀具平面 设定表示数控机床坐标系的二维平面 Cplane 构图平面 建立工作坐标系。包括建立空间绘图、俯视图、前视图、侧视图、视角号码、名称视角、图素定面、旋转定面、法线面等 Gview 视角 设定图形观察视角 Create 创建命令 Point 点 以多种方式绘制点或点集 Line 直线 以多种方式绘制直线 Arc 圆(弧) 以多种方式绘制圆弧 Fillet 倒圆角 在曲线间添加圆弧过渡 Spline 样条曲线 绘制参数式或NURBS 曲线 Cu rv e 曲面曲线 在曲面上绘制特征曲线 Su rface 曲面 曲面创建与编辑 Rectangle 长方形 1 point 输入一特...
