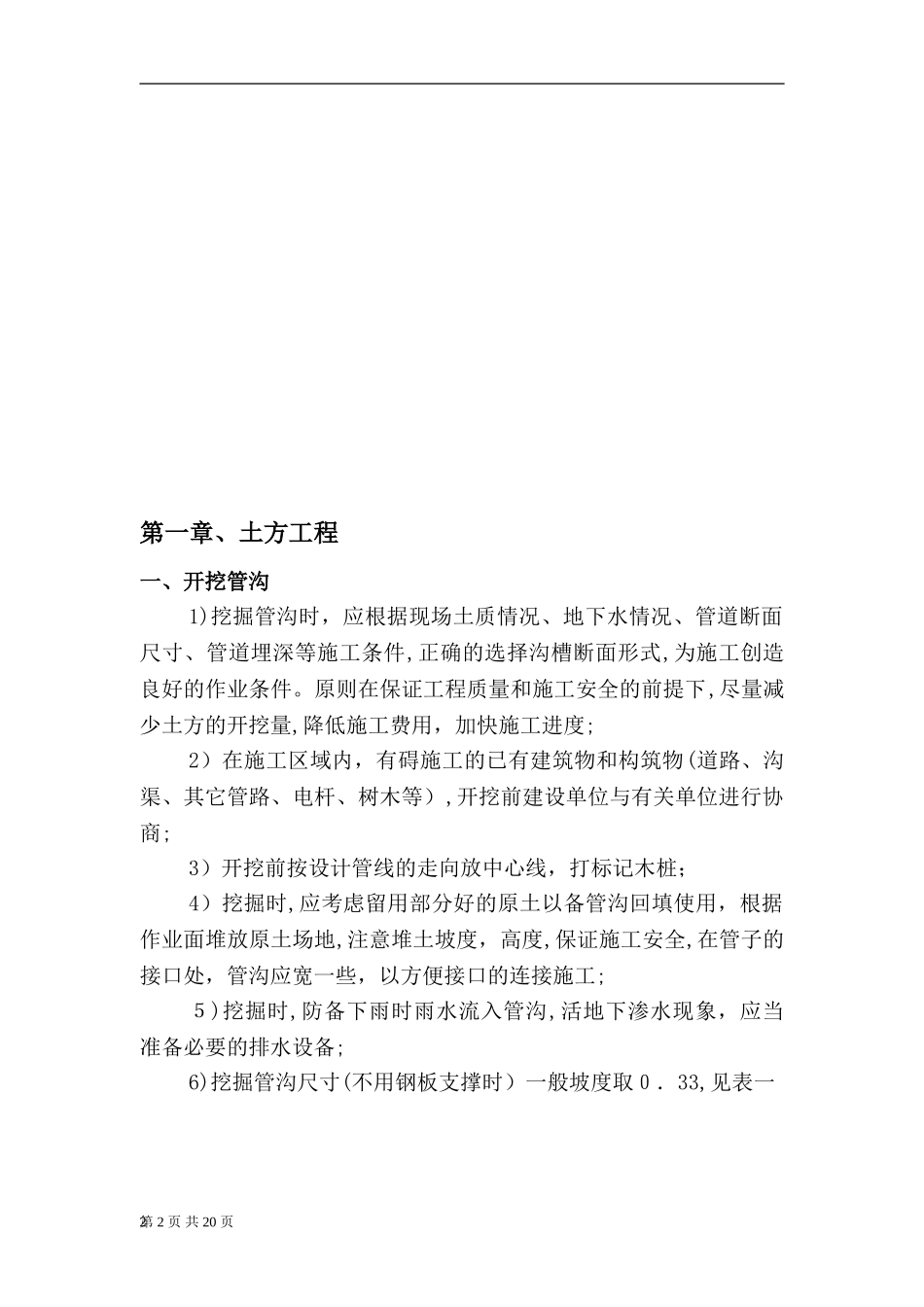

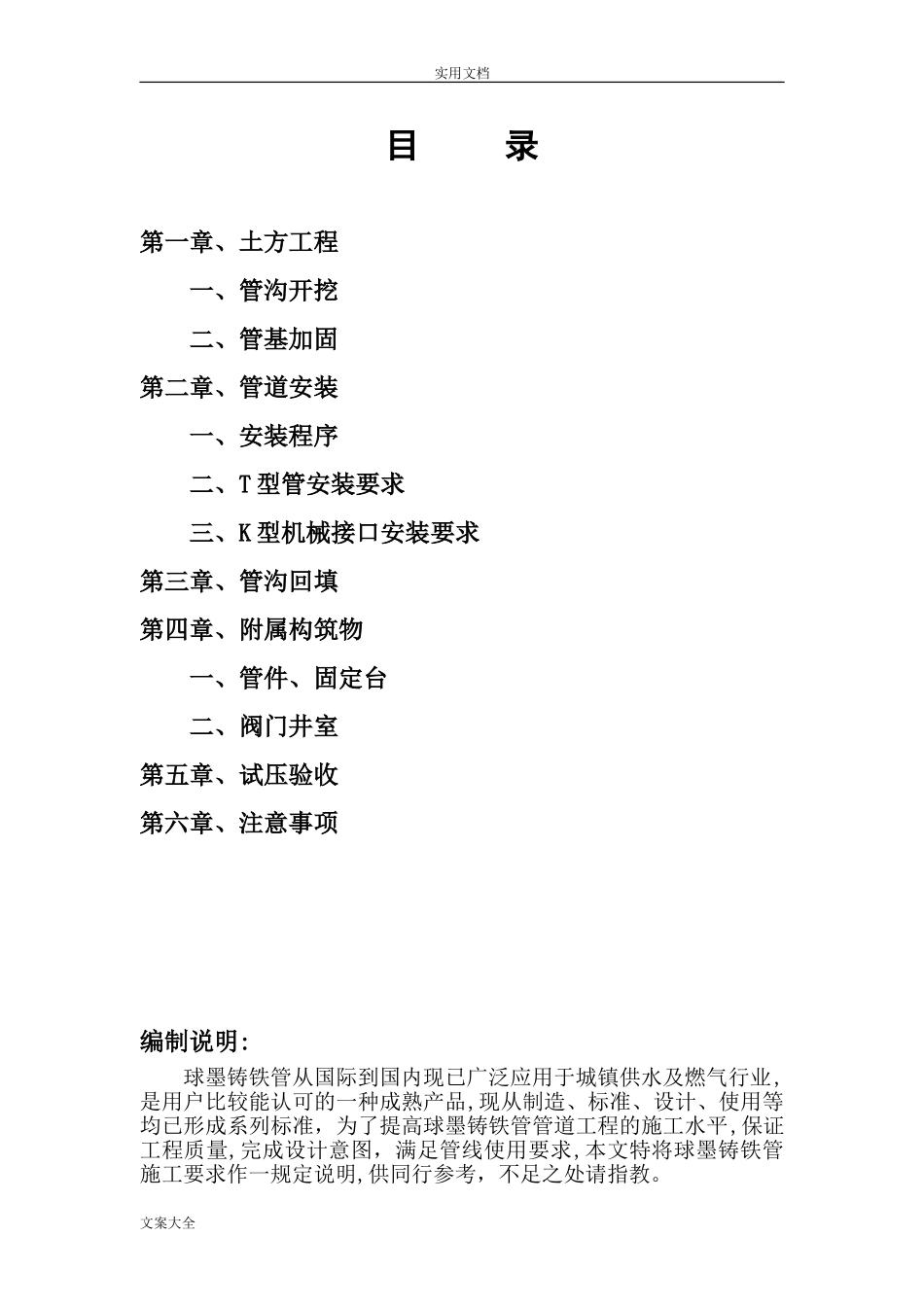

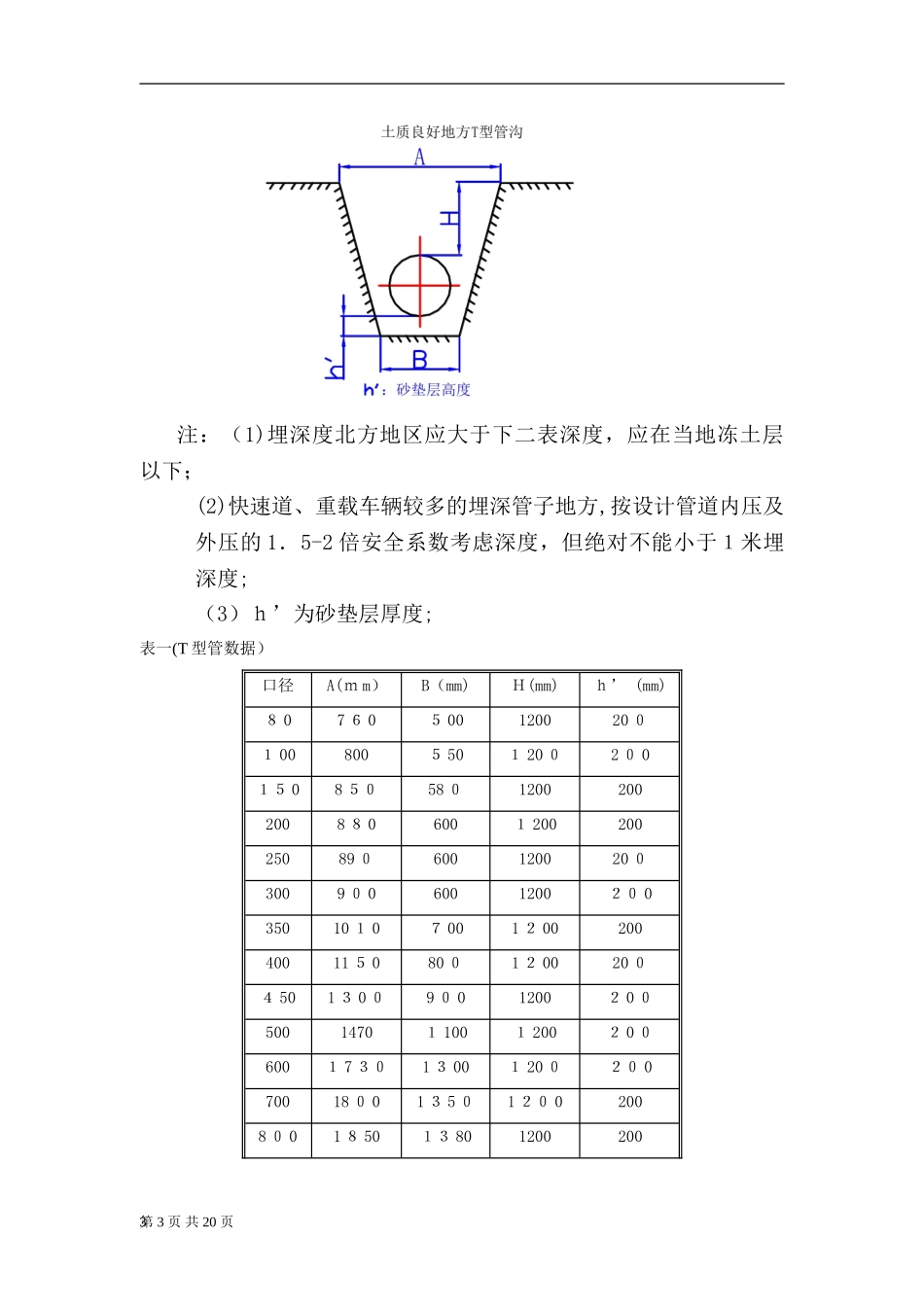

实用文档目录第一章、土方工程一、管沟开挖二、管基加固第二章、管道安装一、安装程序二、T型管安装要求三、K型机械接口安装要求第三章、管沟回填第四章、附属构筑物一、管件、固定台二、阀门井室第五章、试压验收第六章、注意事项编制说明:球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业,是用户比较能认可的一种成熟产品,现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平,保证工程质量,完成设计意图，满足管线使用要求,本文特将球墨铸铁管施工要求作一规定说明,供同行参考，不足之处请指教。文案大全第一章、土方工程一、开挖管沟1)挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件,正确的选择沟槽断面形式,为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下,尽量减少土方的开挖量,降低施工费用，加快施工进度;2）在施工区域内，有碍施工的已有建筑物和构筑物(道路、沟渠、其它管路、电杆、树木等）,开挖前建设单位与有关单位进行协商;3）开挖前按设计管线的走向放中心线，打标记木桩；4）挖掘时,应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地,注意堆土坡度，高度,保证施工安全,在管子的接口处，管沟应宽一些，以方便接口的连接施工;５)挖掘时,防备下雨时雨水流入管沟,活地下渗水现象，应当准备必要的排水设备;6)挖掘管沟尺寸(不用钢板支撑时）一般坡度取０．33,见表一第2页共20页2注：（1)埋深度北方地区应大于下二表深度，应在当地冻土层以下；(2)快速道、重载车辆较多的埋深管子地方,按设计管道内压及外压的1．5-2倍安全系数考虑深度，但绝对不能小于１米埋深度;（3）ｈ’为砂垫层厚度;表一(T型管数据）口径A(ｍm）B（mm)Ｈ(mm)ｈ’(mm)８07６0５00120020０１00800５50１20０2０0１５08５０58０12002002008８0600１20020025089０600120020０3009０06001200２０035010１0７001２0020040011５080０1２0020０４501３0０9０01200２0０5001470１100１200２0０600１7３０1３00１20０２０070018０01３5０1２０02008０01８50１３801200200第3页共20页3１000192814501２0０2００１2０02000１500１300200１400２060１550１4002００土质良好地方机械接口管沟：表二:机械接口管沟数据口径（MM)直管(CM）接头(ＣM)K型T型Ｋ型ABhHA’B’CL160０21０２７21５0３10２60320501００18002３０29315033０2803４05010０２000２５03２0１503５03０03７0５010022002７0342１5０３70320３９0５0１0０24002903６8１5039０340４20501002６0０３10392150４104１０44050100松土或其它不稳定土层大于２米深采用撑板支撑，开始支撑的开挖管沟深度不得超过1.０m,挖深与支撑交替进行,每次交替的深第4页共20页4度为0．4—0.8m;表三：地质不佳处管沟数据口径(MM)直管（ＣM）接头(CM)Ｋ型Ｔ型K型AEhHＣL100０200５５120220１200220551３0250１４00240５514０2８01６00270551503１5５0１00１8００29０5515０335５01０0200０3105515０35650100220０3３０5５1５03785０100240０3５055１5039６５010026０0３7055150４1６5010０管沟开挖质量应符合下列规定:１）地基处理要符合设计要求；2）沟壁平整,边坡坡度符合施工设计的规定;３)沟槽底高度的偏差,开挖土方时应为２０mm,开挖石方时应为30—２00ｍｍ,用机械挖沟时,槽底应预留50－10０ｍm左右的厚第5页共20页5土层暂不开挖,改为人工清理沟底至标高；４)沟槽挖深较大时，应合理确定分层开挖的深度,人工开挖超过３米时应分层开挖,每层深度不宜超过２米;5）管沟的直立壁和边坡，在开挖过程中和敞露期间应防止塌陷，应根据施工现场的具体情况进行支撑的选择,确保施工安全；6)每一个作业组开挖沟槽修平至标高,最长不应多与２公里，以免塌陷变形。二、管基土加固1)管道地基应同时满足容许沉降量和容许垂直承载力的要求，如不满足时,应按设计要求采取措施，如某管基段岩土勘测不明,设计未考虑到,开挖后现场发现淤泥质及松质粘土，应及时通知施工监理,地基采用换土垫层法或打地基桩等方法解决；2）一般情况下不设特别基础,为减少管子产生的应力,施工现场有时把...
