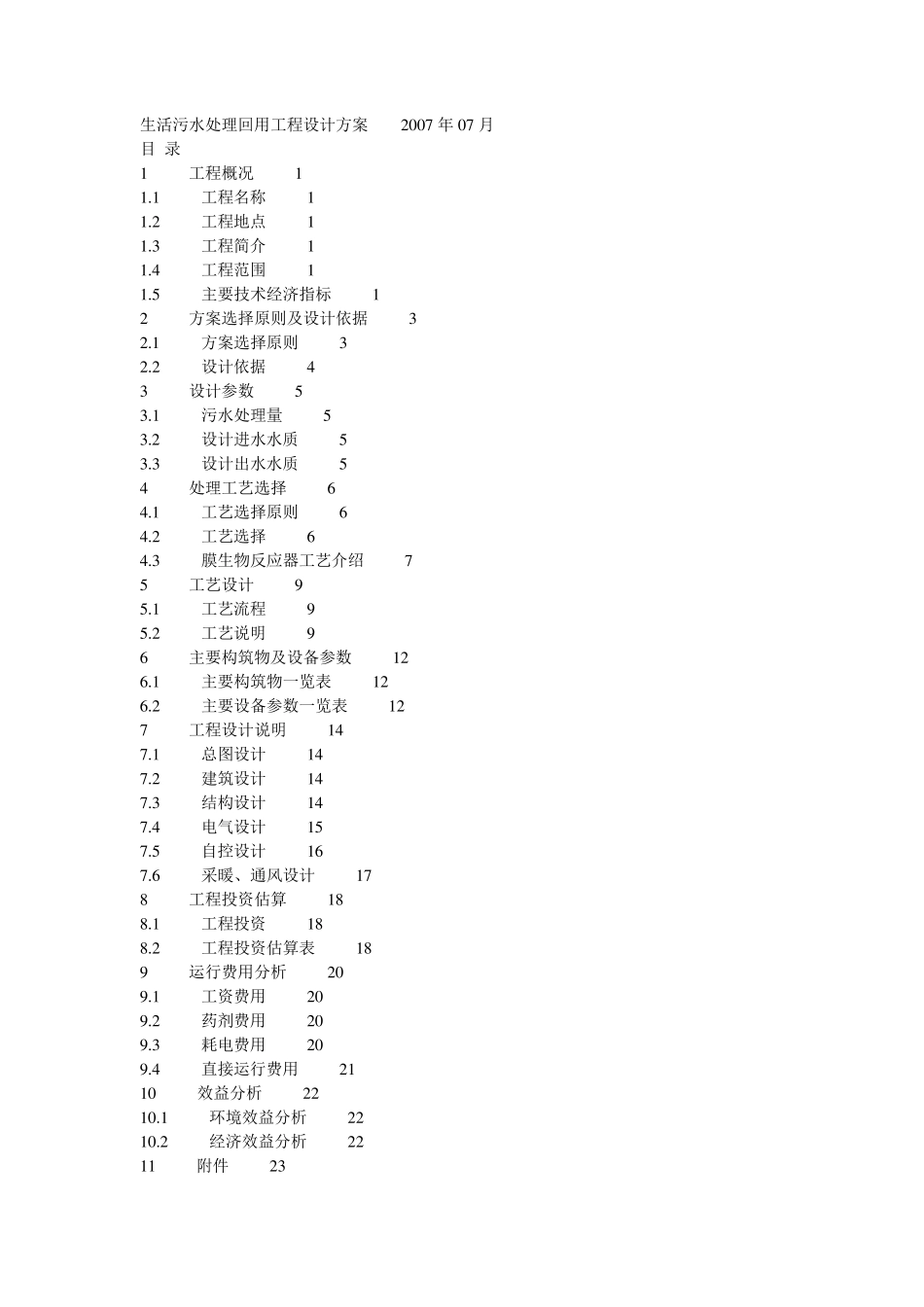

生活污水处理回用工程设计方案 2 0 0 7 年0 7 月 目 录 1 工程概况 1 1 .1 工程名称 1 1 .2 工程地点 1 1 .3 工程简介 1 1 .4 工程范围 1 1 .5 主要技术经济指标 1 2 方案选择原则及设计依据 3 2 .1 方案选择原则 3 2 .2 设计依据 4 3 设计参数 5 3 .1 污水处理量 5 3 .2 设计进水水质 5 3 .3 设计出水水质 5 4 处理工艺选择 6 4 .1 工艺选择原则 6 4 .2 工艺选择 6 4 .3 膜生物反应器工艺介绍 7 5 工艺设计 9 5 .1 工艺流程 9 5 .2 工艺说明 9 6 主要构筑物及设备参数 1 2 6 .1 主要构筑物一览表 1 2 6 .2 主要设备参数一览表 1 2 7 工程设计说明 1 4 7 .1 总图设计 1 4 7 .2 建筑设计 1 4 7 .3 结构设计 1 4 7 .4 电气设计 1 5 7 .5 自控设计 1 6 7 .6 采暖、通风设计 1 7 8 工程投资估算 1 8 8 .1 工程投资 1 8 8 .2 工程投资估算表 1 8 9 运行费用分析 2 0 9 .1 工资费用 2 0 9 .2 药剂费用 2 0 9 .3 耗电费用 2 0 9 .4 直接运行费用 2 1 1 0 效益分析 2 2 1 0 .1 环境效益分析 2 2 1 0 .2 经济效益分析 2 2 1 1 附件 2 3 11.1 工艺流程图 23 11.2 平面布置图 23 1 工程概况 1.1 工程名称 某生活污水处理回用工程。 1.2 工程地点 ××××。 1.3 工程简介 目前，项目区内的生活污水未经处理直接排放，不但影响人们的生活，也污染了周围的环境，故对项目区内产生的污水进行处理，经处理后的出水用作景观用水，既减少对环境的污染，有能有效利用水资源，节约水源。本项目所要处理的污水为生活污水，处理量为500m3/d，出水用作景观水。要求污水经处理后达到国家标准《城市污水再生利用景观环境用水水质》（GB/T18921-2002）中观赏性景观环境用水的限值。 1.4 工程范围 500m3/d 的生活污水处理工程所需的设备、建（构）筑物（800m3/d）及配套辅助设施的工艺、土建、电气、仪表、给排水等相关专业设计内容。 污水处理站进出水管道、道路、绿化、供电、通讯线路设计不在本方案设计范围内。 1.5 主要技术经济指标 序号 项目 指标 1 处理规模 500m3/d 2 进水水质 生活污水 3 出水水质 《城市污水再生利用景观环境用水水质》（GB/T18921-2002） 4 采用工艺 膜生物反应器工艺（MBR） 5 占地面积 540m2 ...
