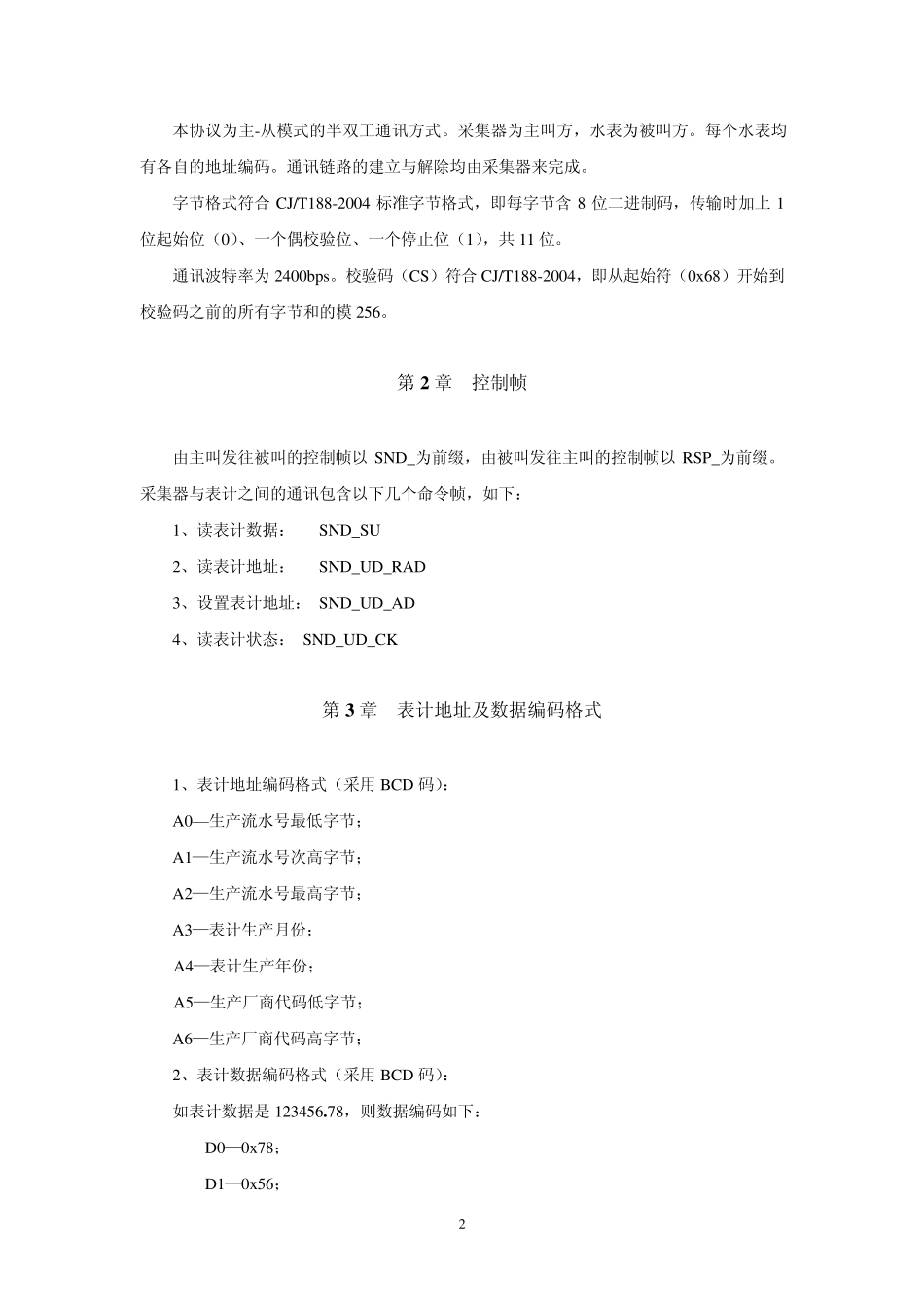

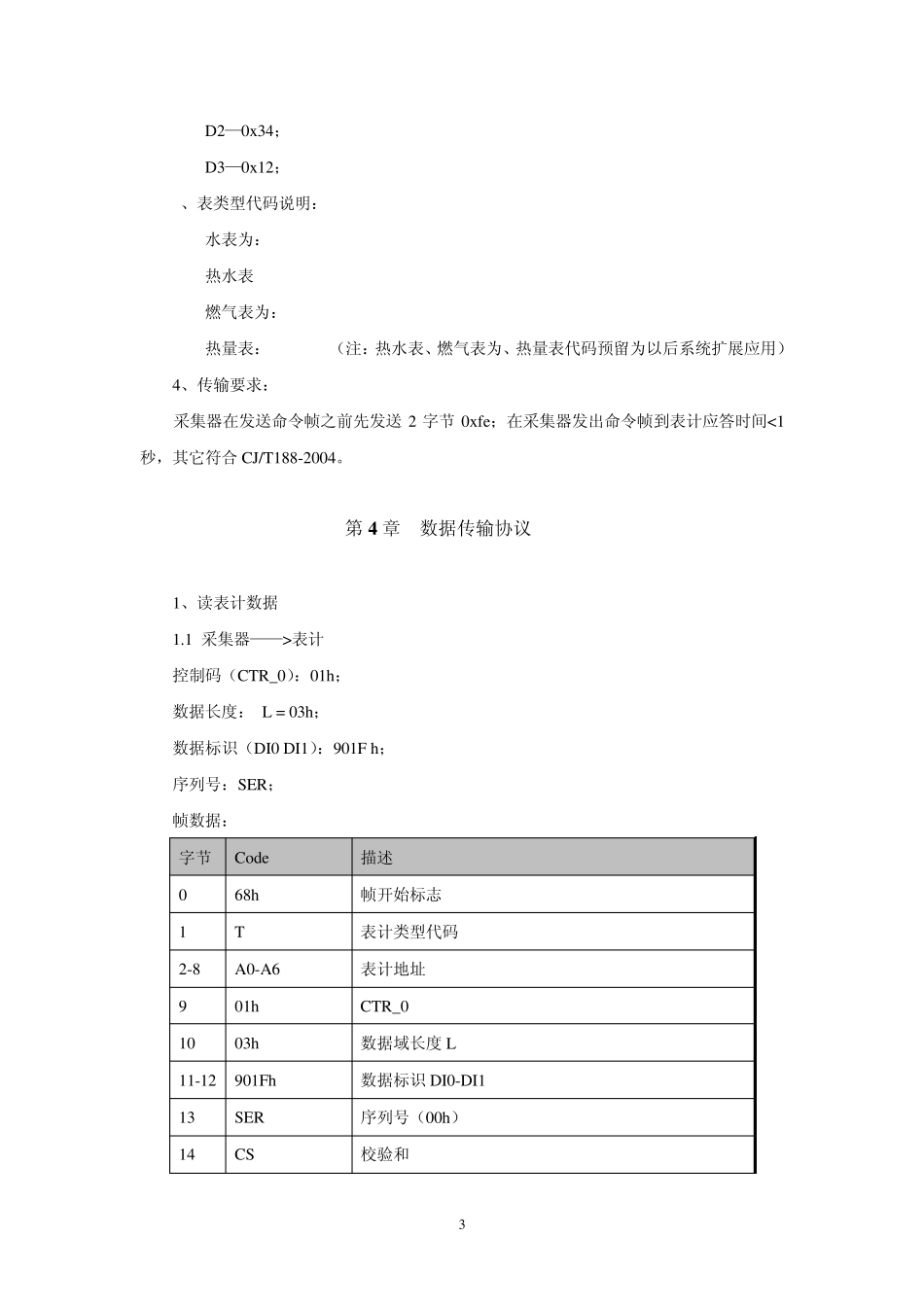

1 M-BUS 总线制直读水表 通讯协议和通讯规约 第 1 章 概述 本规范是专线集中抄表系统下行接口通讯协议（除少部分自定义部分外，均参照CJ/T 188-2004 中华人民共和国城镇建设行业标准）。协议内容分为两层：控制帧、文件传输协议。网络拓扑图如下： 数据服务器 WEB方式数据管理系统 前端管理机 内部局域网 SCDMA 集团公司服务器 现场采集器 集团公司内网 或 Internet 收费票据打印 工作站 本通讯协议适用范围 2 本协议为主-从模式的半双工通讯方式。采集器为主叫方，水表为被叫方。每个水表均有各自的地址编码。通讯链路的建立与解除均由采集器来完成。 字节格式符合CJ/T188-2004 标准字节格式，即每字节含8 位二进制码，传输时加上1位起始位（0）、一个偶校验位、一个停止位（1），共11 位。 通讯波特率为2400bps。校验码（CS）符合CJ/T188-2004，即从起始符（0x68）开始到校验码之前的所有字节和的模256。 第2 章 控制帧 由主叫发往被叫的控制帧以SND_为前缀，由被叫发往主叫的控制帧以RSP_为前缀。采集器与表计之间的通讯包含以下几个命令帧，如下： 1、读表计数据： SND_SU 2、读表计地址： SND_UD_RAD 3、设置表计地址： SND_UD_AD 4、读表计状态： SND_UD_CK 第3 章 表计地址及数据编码格式 1、表计地址编码格式（采用BCD 码）： A0—生产流水号最低字节； A1—生产流水号次高字节； A2—生产流水号最高字节； A3—表计生产月份； A4—表计生产年份； A5—生产厂商代码低字节； A6—生产厂商代码高字节； 2、表计数据编码格式（采用BCD 码）： 如表计数据是 123456.78，则数据编码如下： D0—0x78； D1—0x56； 3 D2—0x 34； D3—0x 12； 3、表类型代码说明： 水表为： 10 热水表: 20 燃气表为：30 热量表： 40 （注：热水表、燃气表为、热量表代码预留为以后系统扩展应用） 4、传输要求： 采集器在发送命令帧之前先发送 2 字节 0x fe；在采集器发出命令帧到表计应答时间<1秒，其它符合 CJ/T188-2004。 第 4 章 数据传输协议 1、读表计数据 1.1 采集器——>表计 控制码（CTR_0）：01h ； 数据长度： L = 03h ； 数据标识（DI0 DI1）：901F h ； 序列号：SER； 帧数据： 字节 Co de 描述 0 68h 帧开始标志 1 T 表计类型代码 2-8 A0-A6 表计地址 9 01h CTR_0 10 03h 数据域长度 L 11-12 901Fh 数据标识 DI0-DI...
