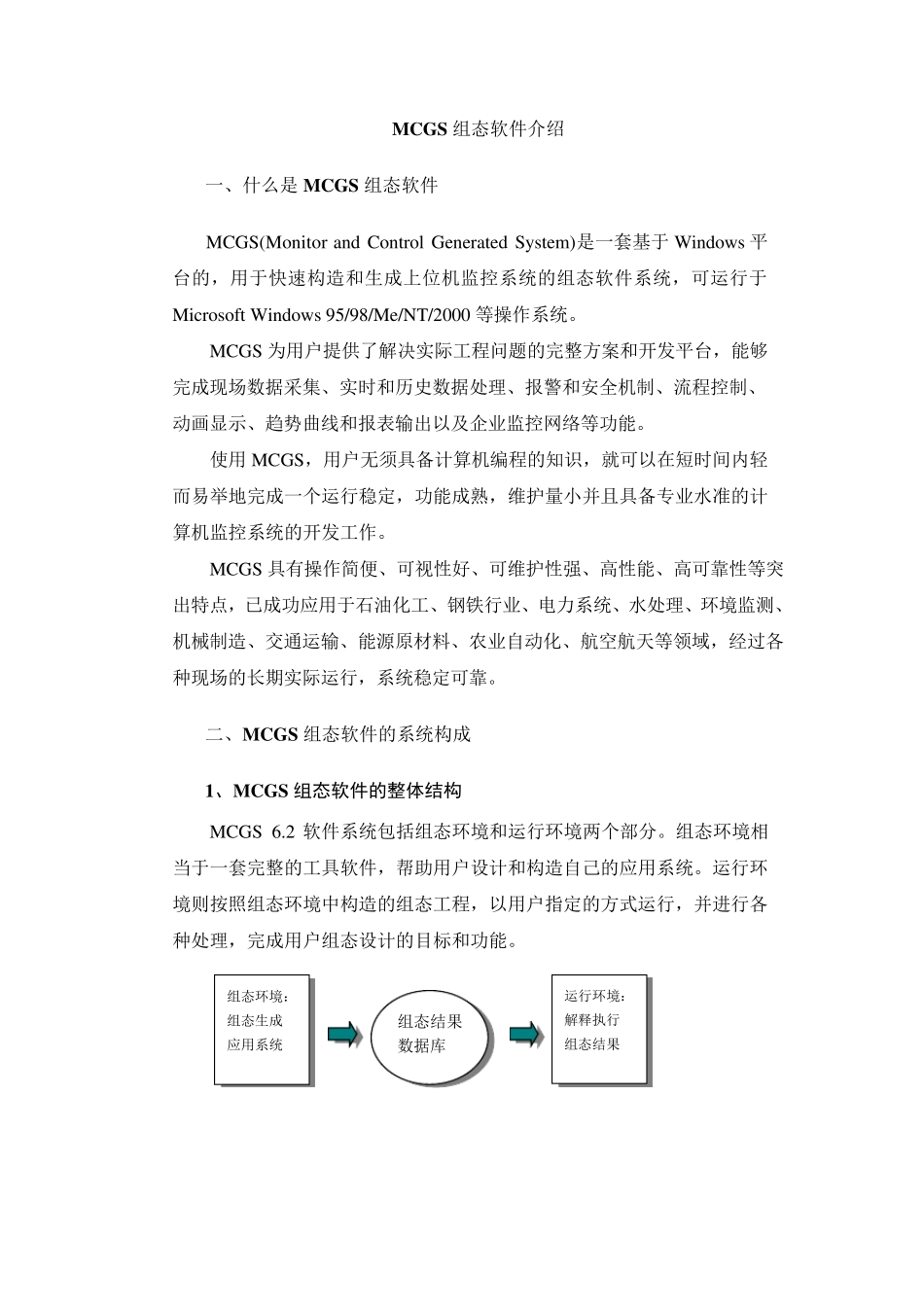

MCGS组态软件介绍 一、什么是 MCGS组态软件 MCGS(Monitor and Control Generated System)是一套基于 Windows 平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows 95/98/Me/NT/2000 等操作系统。 MCGS 为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。 使用 MCGS，用户无须具备计算机编程的知识，就可以在短时间内轻而易举地完成一个运行稳定，功能成熟，维护量小并且具备专业水准的计算机监控系统的开发工作。 MCGS 具有操作简便、可视性好、可维护性强、高性能、高可靠性等突出特点，已成功应用于石油化工、钢铁行业、电力系统、水处理、环境监测、机械制造、交通运输、能源原材料、农 业自 动化、航 空 航 天 等领 域 ，经 过 各种 现场的长 期 实际运行，系统稳定可靠。 二 、MCGS组态软件的系统构成 1、MCGS组态软件的整体结构 MCGS 6.2 软件系统包 括 组态环境和运行环境两 个部 分 。组态环境相当 于一套完整的工具软件，帮 助 用户设 计和构造自 己 的应用系统。运行环境则 按 照 组态环境中 构造的组态工程，以用户指 定的方式 运行，并进 行各种 处理，完成用户组态设 计的目 标 和功能。 组态环境： 组态生成 应用系统 运行环境： 解释 执 行 组态结 果 组态结 果 数据库 MCGS 组态软件（以下简称MCGS）由“MCGS组态环境”和“MCGS运行环境”两个系统组成。两部分互相独立，又紧密相关。 MCGS 组态环境是生成用户应用系统的工作环境，由可执行程序 McgsSet.ex e支持，其存放于 MCGS 目录的 Program 子目录中。用户在 MCGS 组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg 的工程文件，又称为组态结果数据库，其与 MCGS 运行环境一起，构成了用户应用系统，统称为“工程” 。 MCGS 运行环境是用户应用系统的运行环境，由可执行程序 McgsRu n.ex e 支持，其存放于 MCGS 目录的 Program 子目录中。在运行环境中完成对工程的控制工作。 2、MCGS组态软件五大组成部分 MCGS 组态软件所建立的工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成，每一部分分别进行组态操作，完成不同的工作，...
