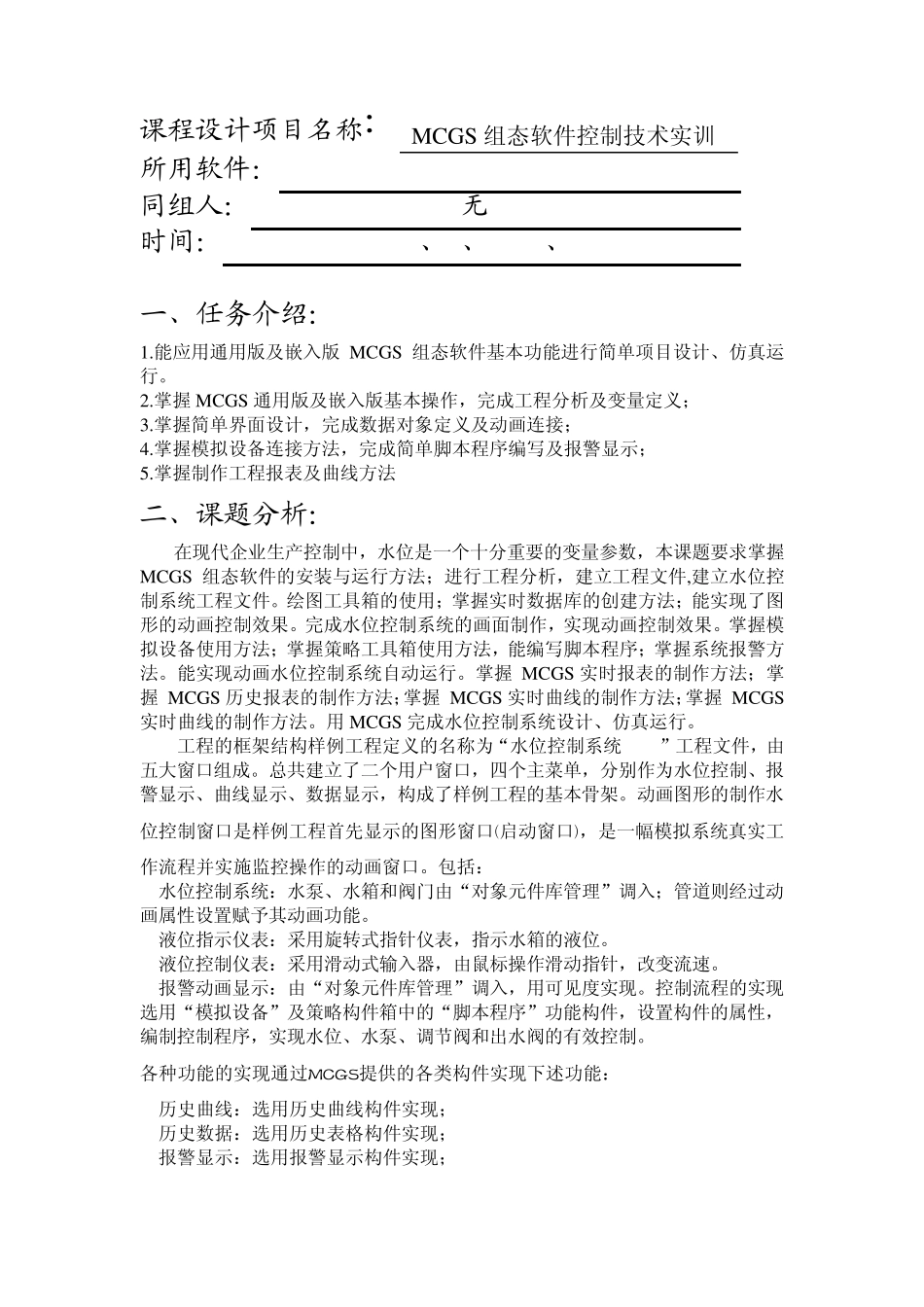

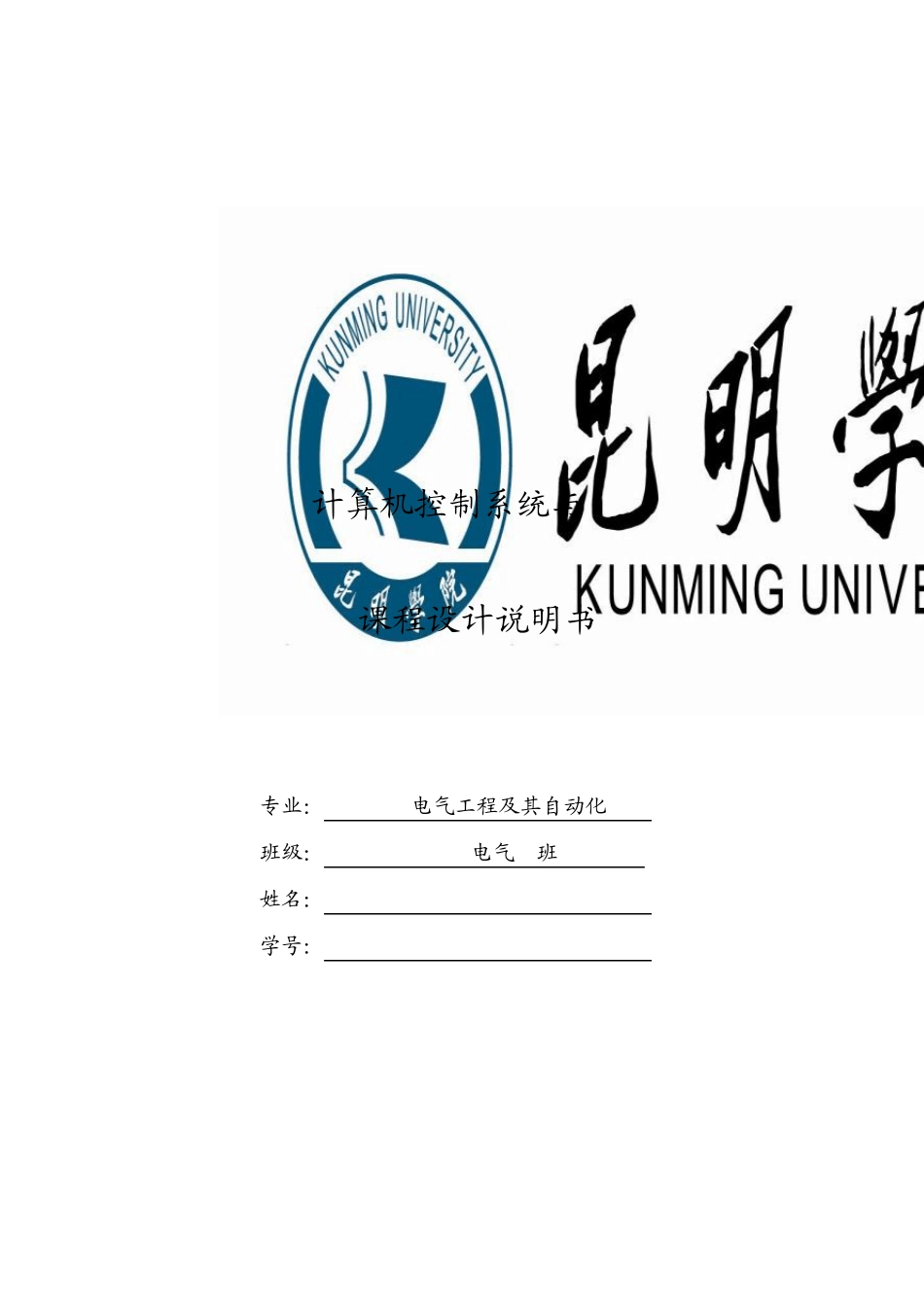

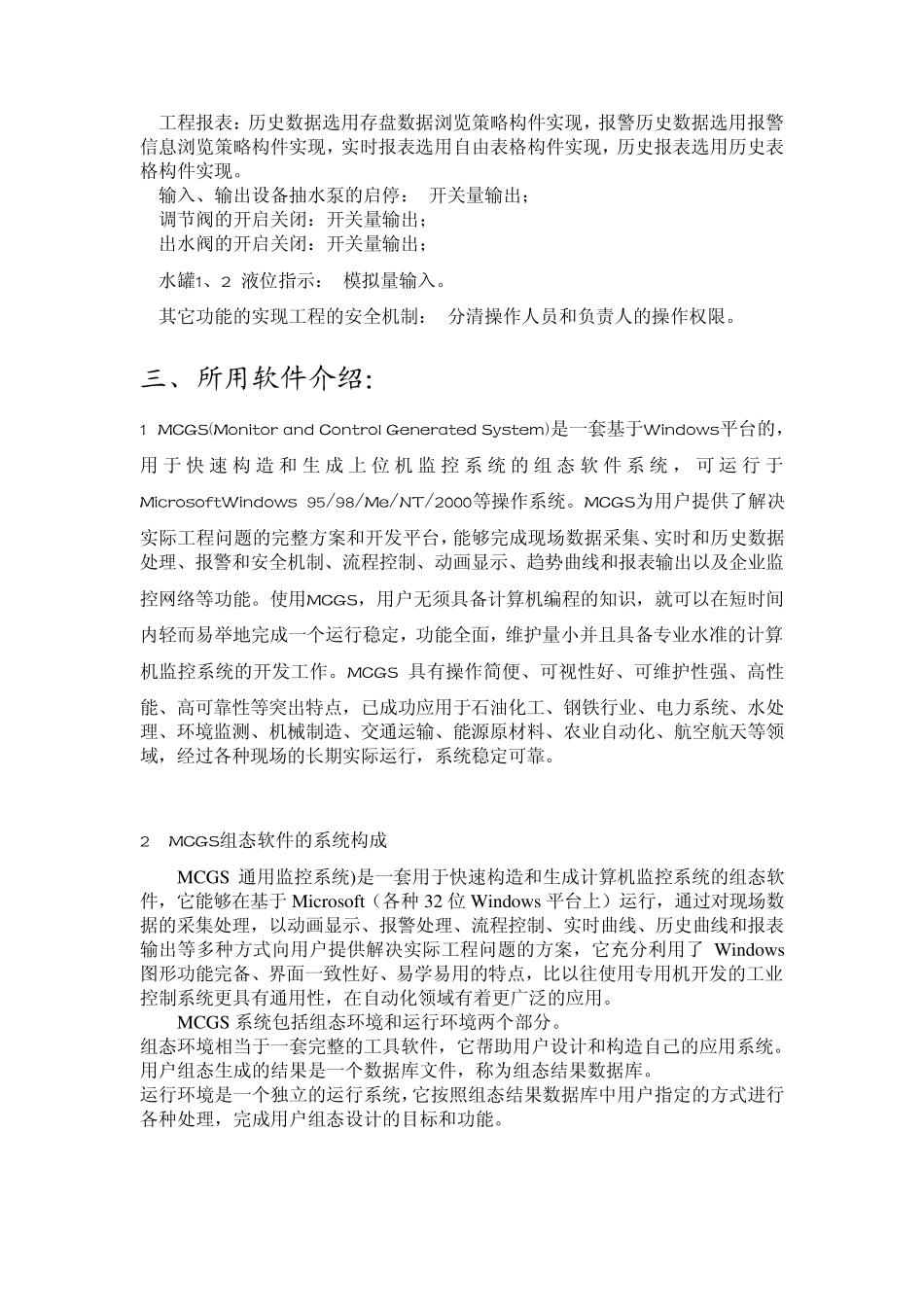

计算机控制系统与 DCS 课程设计说明书 专业： 电气工程及其自动化 班级： 2009电气 1班 姓名： 学号： 201104170008 课程设计项目名称： MCGS组态软件控制技术实训 所用软件： MCGS 同组人： 无 时间： 2012、6、4--6、8 一、任务介绍： 1.能应用通用版及嵌入版 MCGS 组态软件基本功能进行简单项目设计、仿真运行。 2.掌握 MCGS通用版及嵌入版基本操作，完成工程分析及变量定义； 3.掌握简单界面设计，完成数据对象定义及动画连接； 4.掌握模拟设备连接方法，完成简单脚本程序编写及报警显示； 5.掌握制作工程报表及曲线方法 二、课题分析： 在现代企业生产控制中，水位是一个十分重要的变量参数，本课题要求掌握MCGS 组态软件的安装与运行方法；进行工程分析，建立工程文件,建立水位控制系统工程文件。绘图工具箱的使用；掌握实时数据库的创建方法；能实现了图形的动画控制效果。完成水位控制系统的画面制作，实现动画控制效果。掌握模拟设备使用方法；掌握策略工具箱使用方法，能编写脚本程序；掌握系统报警方法。能实现动画水位控制系统自动运行。掌握 MCGS实时报表的制作方法；掌握 MCGS历史报表的制作方法；掌握 MCGS实时曲线的制作方法；掌握 MCGS实时曲线的制作方法。用 MCGS完成水位控制系统设计、仿真运行。 工程的框架结构样例工程定义的名称为“水位控制系统.mcg”工程文件，由五大窗口组成。总共建立了二个用户窗口，四个主菜单，分别作为水位控制、报警显示、曲线显示、数据显示，构成了样例工程的基本骨架。动画图形的制作水位控制窗口是样例工程首先显示的图形窗口(启动窗口)，是一幅模拟系统真实工作流程并实施监控操作的动画窗口。包括： 1.水位控制系统：水泵、水箱和阀门由“对象元件库管理”调入；管道则经过动画属性设置赋予其动画功能。 2.液位指示仪表：采用旋转式指针仪表，指示水箱的液位。 3.液位控制仪表：采用滑动式输入器，由鼠标操作滑动指针，改变流速。 4.报警动画显示：由“对象元件库管理”调入，用可见度实现。控制流程的实现选用“模拟设备”及策略构件箱中的“脚本程序”功能构件，设置构件的属性，编制控制程序，实现水位、水泵、调节阀和出水阀的有效控制。 各种功能的实现通过MCGS提供的各类构件实现下述功能： 1.历史曲线：选用历史曲线构件实现； 2.历史数据：选用历史表格构件实现； 3.报警显示：选用报警显示构件实现； 4.工程报表：历史数据选用存盘数...
