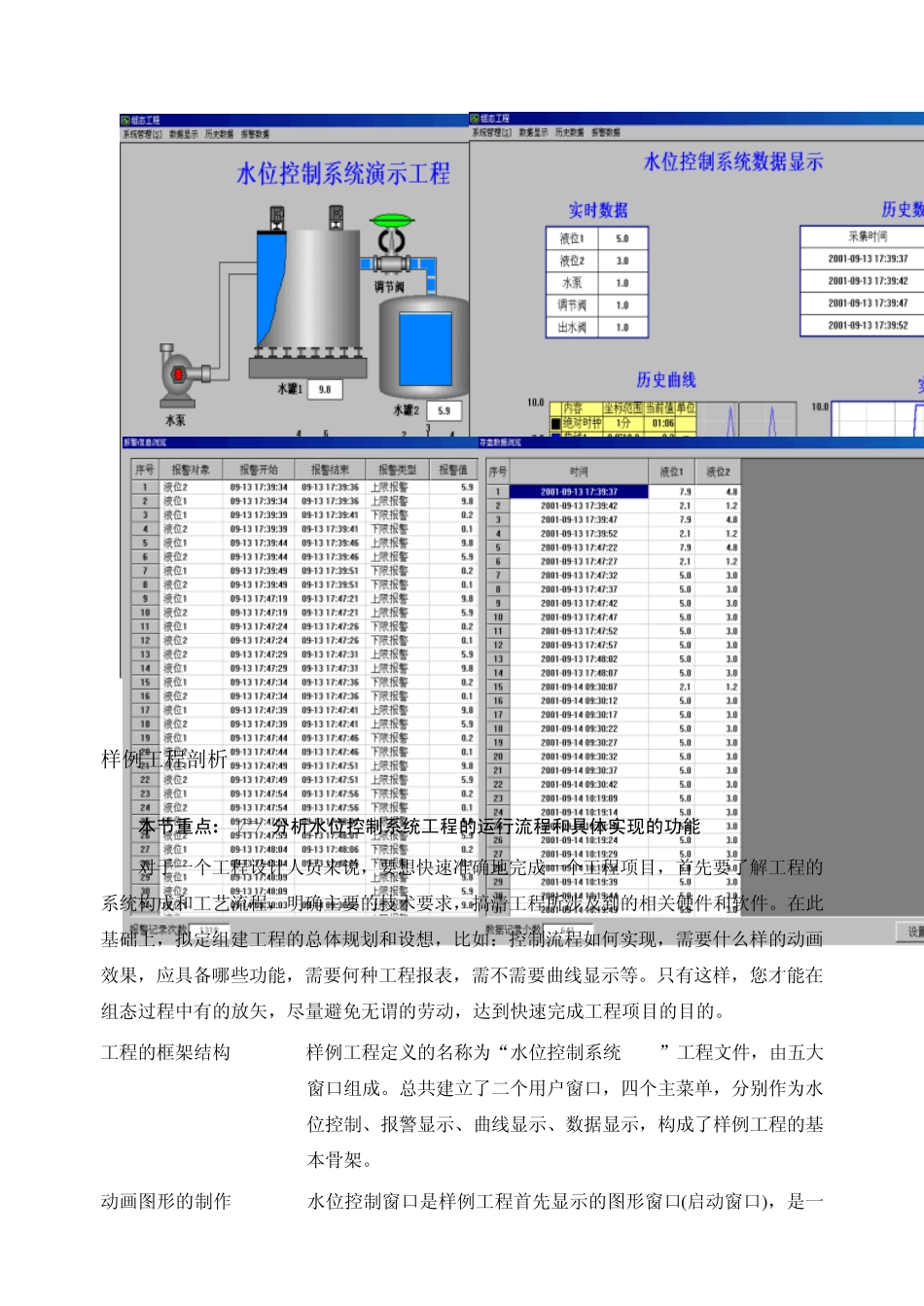

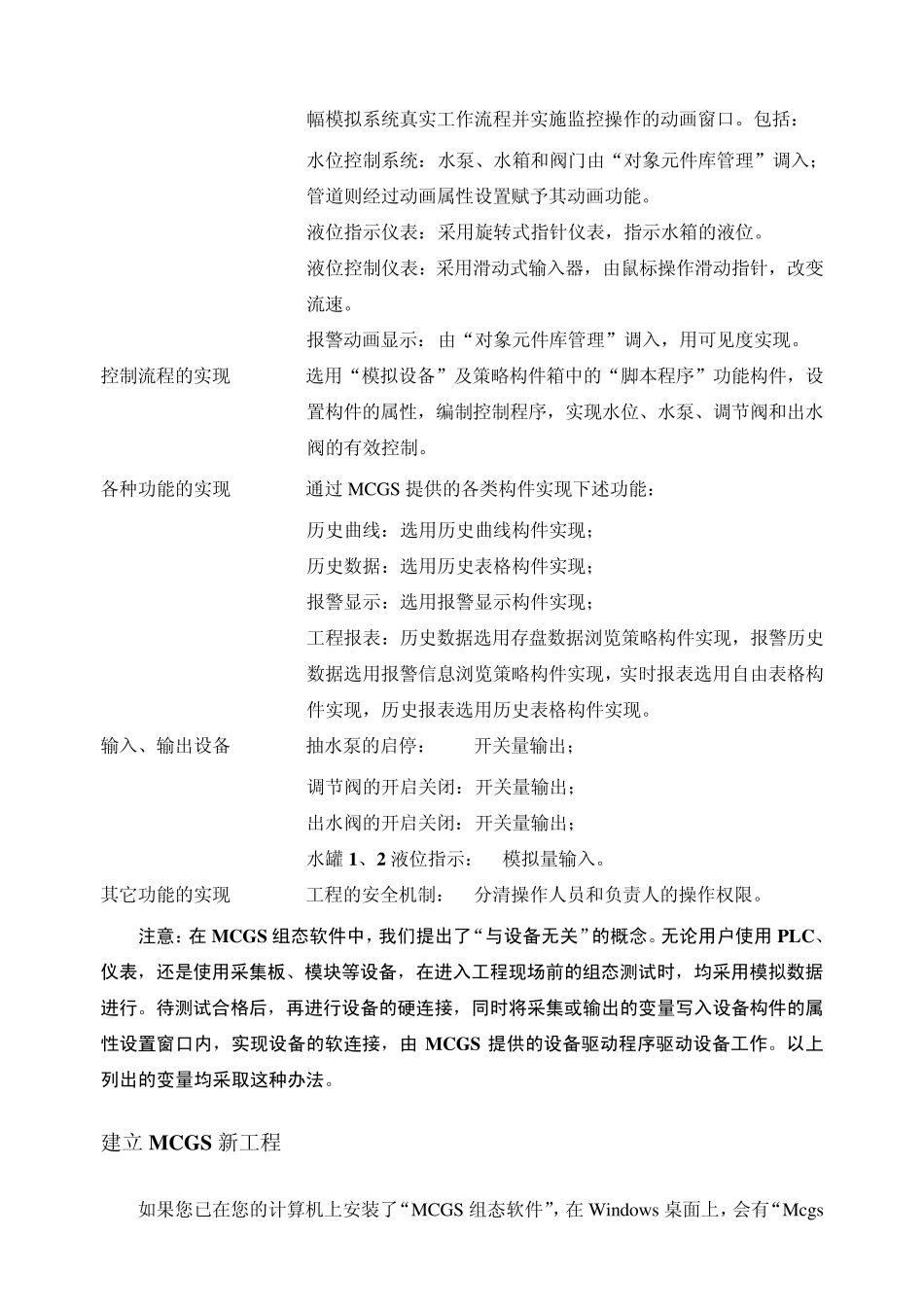

第一讲 建立一个新工程 本节重点： 了解如何建立一个新工程 会灵活应用工具箱，特别是对象元件库管理制作画面 1 .1 建立一个新工程 工程简介 通过一个水位控制系统的组态过程，介绍如何应用MCGS组态软件完成一个工程。通过本讲及后续几讲学习，您将会应用MCGS组态软件建立一个比较简单的水位控制系统。本样例工程中涉及到动画制作、控制流程的编写、模拟设备的连接、报警输出、报表曲线显示与打印等多项组态操作。 水位控制需要采集二个模拟数据： 液位1（最大值 10 米） 液位2（最大值 6 米） 三个开关数据：水泵、调节阀、出水阀。 工程效果图 工程组态好后，最终效果图如下： 样例工程剖析 本节重点: 分析水位控制系统工程的运行流程和具体实现的功能 对于一个工程设计人员来说，要想快速准确地完成一个工程项目，首先要了解工程的系统构成和工艺流程，明确主要的技术要求，搞清工程所涉及到的相关硬件和软件。在此基础上，拟定组建工程的总体规划和设想，比如：控制流程如何实现，需要什么样的动画效果，应具备哪些功能，需要何种工程报表，需不需要曲线显示等。只有这样，您才能在组态过程中有的放矢，尽量避免无谓的劳动，达到快速完成工程项目的目的。 工程的框架结构 样例工程定义的名称为“水位控制系统.mcg”工程文件，由五大窗口组成。总共建立了二个用户窗口，四个主菜单，分别作为水位控制、报警显示、曲线显示、数据显示，构成了样例工程的基本骨架。 动画图形的制作 水位控制窗口是样例工程首先显示的图形窗口(启动窗口)，是一 幅模拟系统真实工作流程并实施监控操作的动画窗口。包括： 水位控制系统：水泵、水箱和阀门由“对象元件库管理”调入；管道则经过动画属性设置赋予其动画功能。 液位指示仪表：采用旋转式指针仪表，指示水箱的液位。 液位控制仪表：采用滑动式输入器，由鼠标操作滑动指针，改变流速。 报警动画显示：由“对象元件库管理”调入，用可见度实现。 控制流程的实现 选用“模拟设备”及策略构件箱中的“脚本程序”功能构件，设置构件的属性，编制控制程序，实现水位、水泵、调节阀和出水阀的有效控制。 各种功能的实现 通过 MCGS 提供的各类构件实现下述功能： 历史曲线：选用历史曲线构件实现； 历史数据：选用历史表格构件实现； 报警显示：选用报警显示构件实现； 工程报表：历史数据选用存盘数据浏览策略构件实现，报警历史数据选用报警信息浏览策略构...
