MCS51单片机数据采集与显示系统VIP专享VIP免费

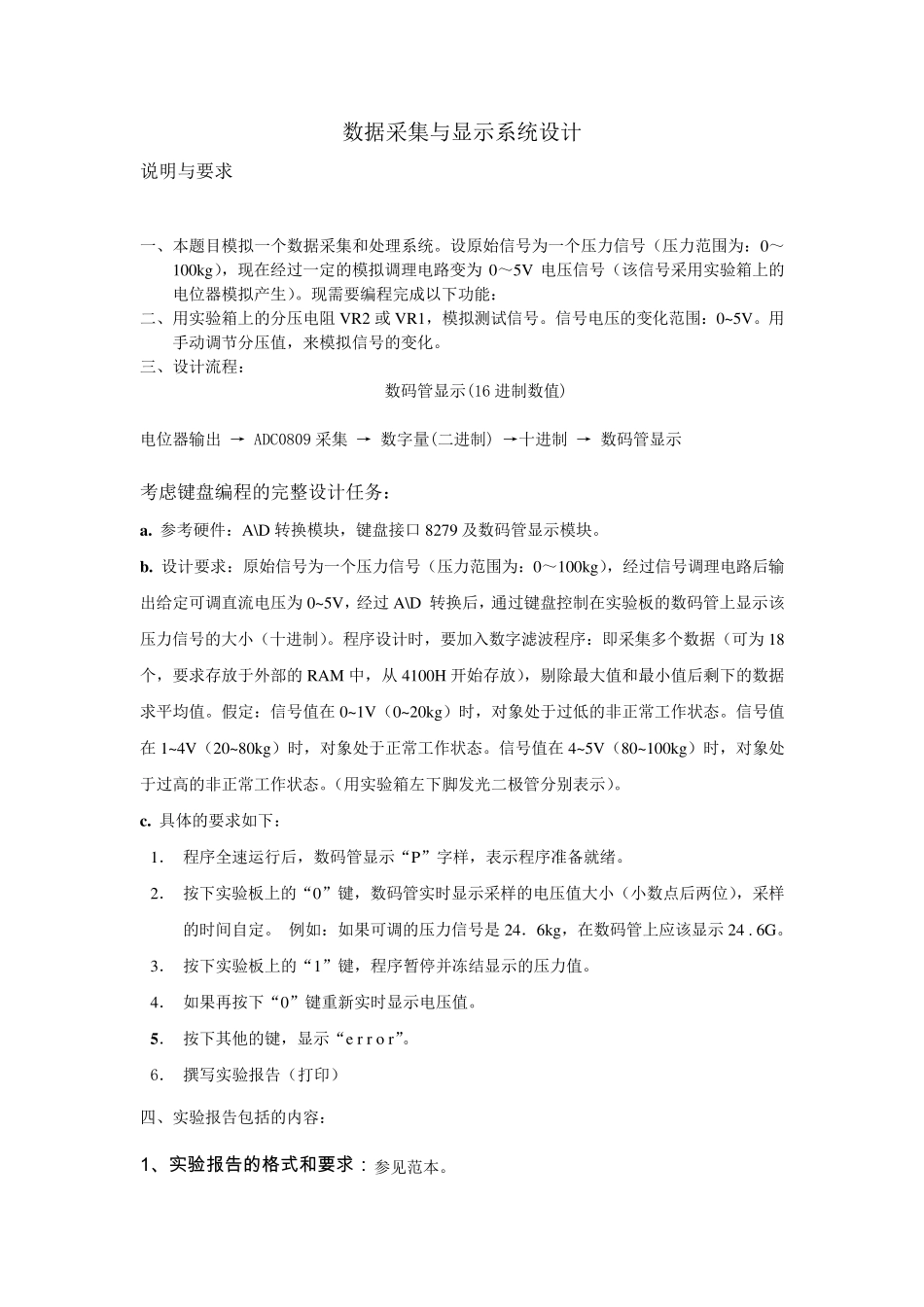

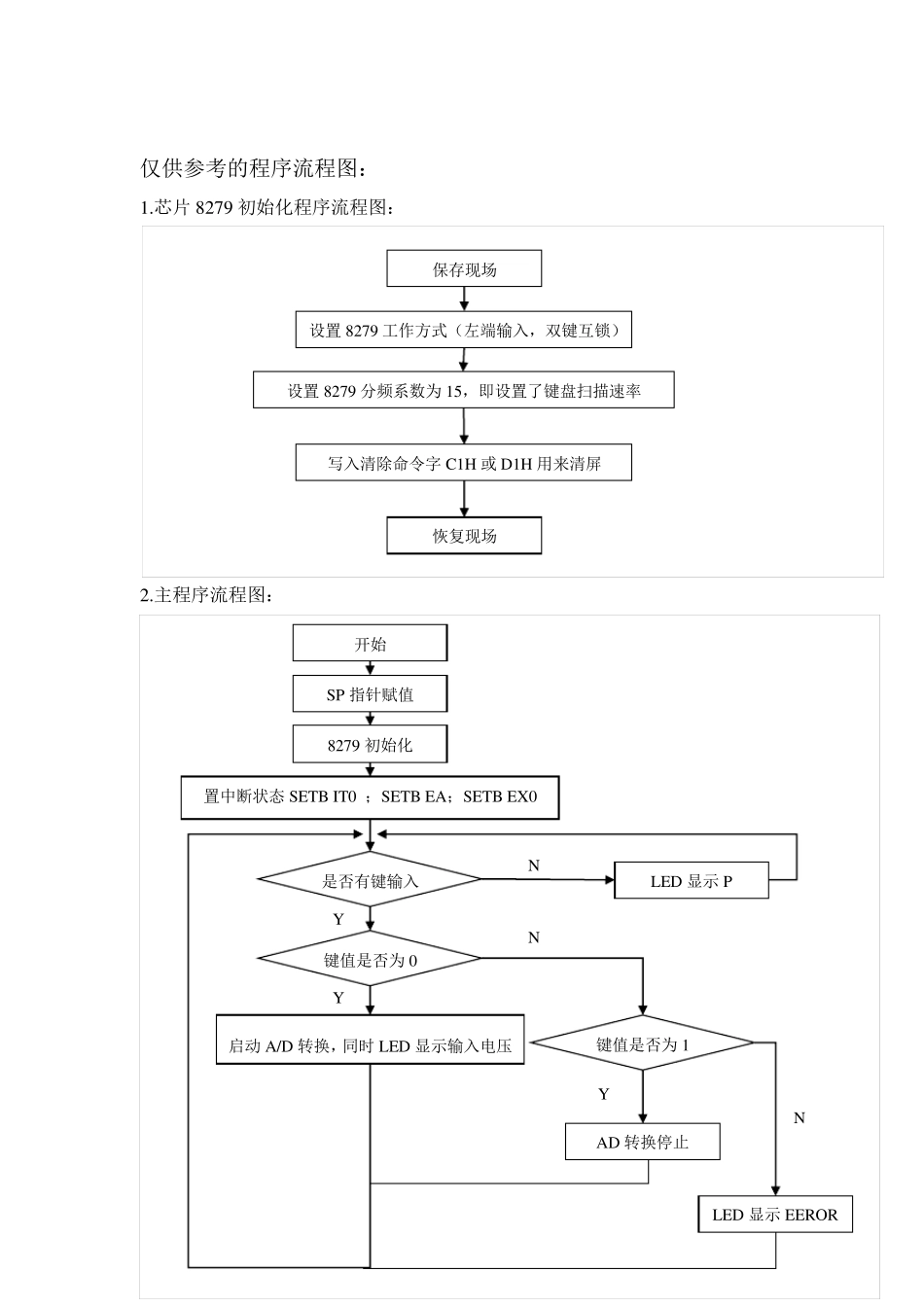

数 据 采 集 与 显 示 系 统 设 计 说 明 与 要 求 一 、 本 题 目 模 拟 一 个 数 据 采 集 和 处 理 系 统 。 设 原 始 信 号 为 一 个 压 力 信 号 （ 压 力 范 围 为 ： 0～100kg）， 现 在 经 过 一 定 的 模 拟 调 理 电 路 变 为0～ 5V 电 压 信 号 （ 该 信 号 采 用 实 验 箱 上 的电 位 器 模 拟 产 生 ）。 现 需 要 编 程 完 成 以 下 功 能 ： 二 、 用 实 验 箱 上 的 分 压 电 阻 VR2 或 VR1， 模 拟 测 试 信 号 。 信 号 电 压 的 变 化 范 围 ： 0~ 5V。 用手 动 调 节 分 压 值 ， 来 模 拟 信 号 的 变 化 。 三 、 设 计 流 程 ： 数 码 管 显 示 (16 进 制 数 值 ) 电 位 器 输 出 → ADC0809 采 集 → 数 字 量 (二 进 制 ) → 十 进 制 → 数 码 管 显 示 考 虑 键 盘 编 程 的 完 整 设 计 任 务 ： a. 参 考 硬 件 ： A\D 转 换 模 块 ， 键 盘 接 口 8279 及 数 码 管 显 示 模 块 。 b. 设 计 要 求 ： 原 始 信 号 为 一 个 压 力 信 号 （ 压 力 范 围 为 ： 0～ 100kg）， 经 过 信 号 调 理 电 路 后 输出 给 定 可 调 直 流 电 压 为 0~ 5V， 经 过 A\D 转 换 后 ， 通 过 键 盘 控 制 在 实 验 板 的 数 码 管 上 显 示 该压 力 信 号 的 大 小 （ 十 进 制 ）。 程 序 设 计 时 ， 要 加 入 数 字 滤 波 程 序 ： 即 采 集 多 个 数 据 （ 可 为 18个 ， 要 求 存 放于外部的 RAM 中， 从4100H 开始 存 放）， 剔除最大 值 和 最小 值 后 剩下 的 数 据求 平均值 。 假定 ： 信 号 值 在 0~ 1V（ 0~ 20kg） 时 ， 对象处 于过 低的 非正常工作状态。 信 号 值在 1~ 4V（ 20~ 80kg） 时 ， 对象处 于正常工作状态。 信 号 值 在 4~ 5V（ 80~ 100kg） 时 ， 对象处于过 高的 非正常工作状态。（ 用 实 验 箱 左下 脚发光二 极管 分 别表示 ）。 c. 具体的 要 求 如下 ： 1． 程 序 全速运行后 ， 数 码 管 显 示 “P”字 样， 表示 程 ...
