MD028补充使用说明1.3(归档)VIP免费

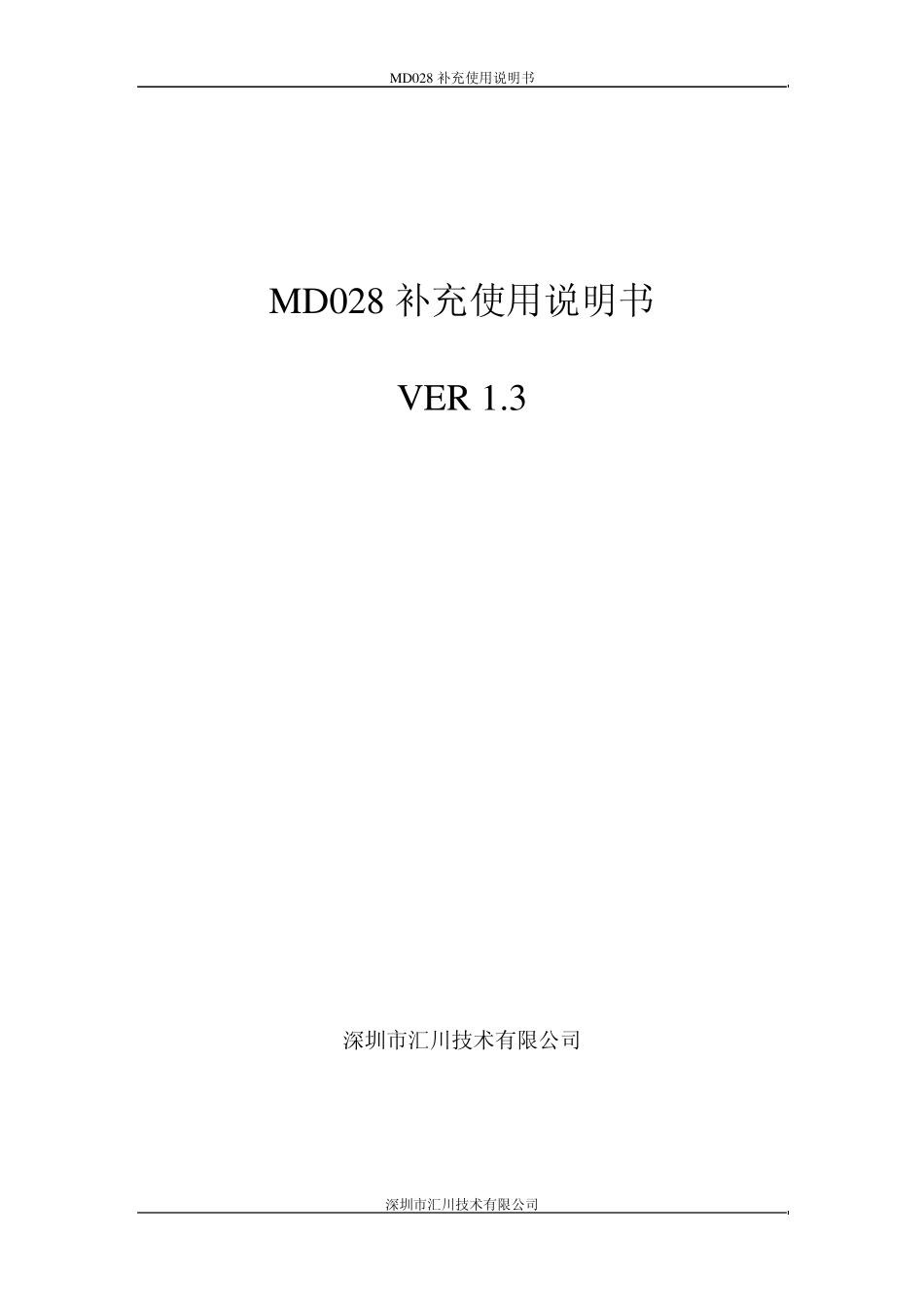

MD028补充使用说明1.3(归档)_第1页
1/11

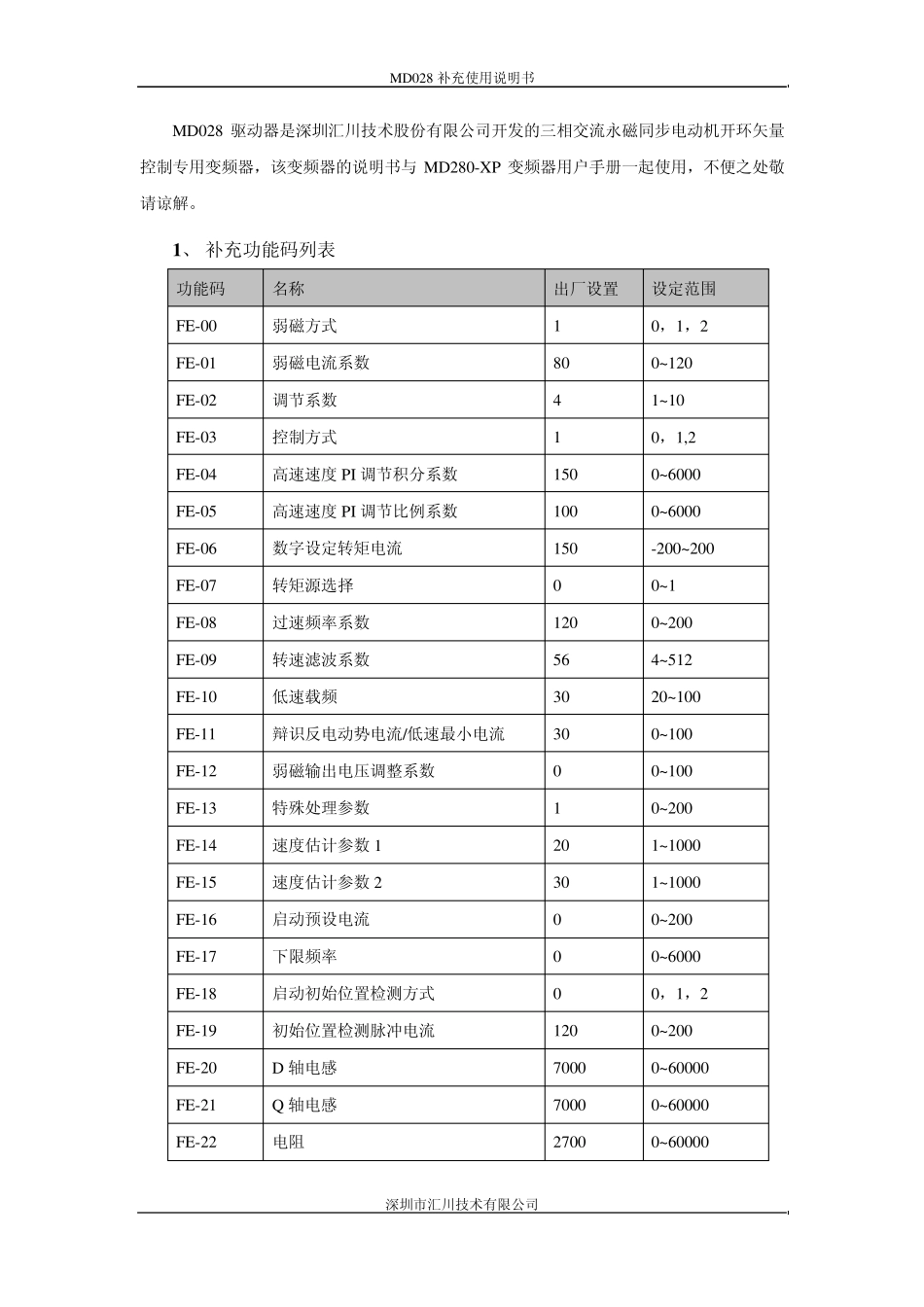

MD028补充使用说明1.3(归档)_第2页
2/11

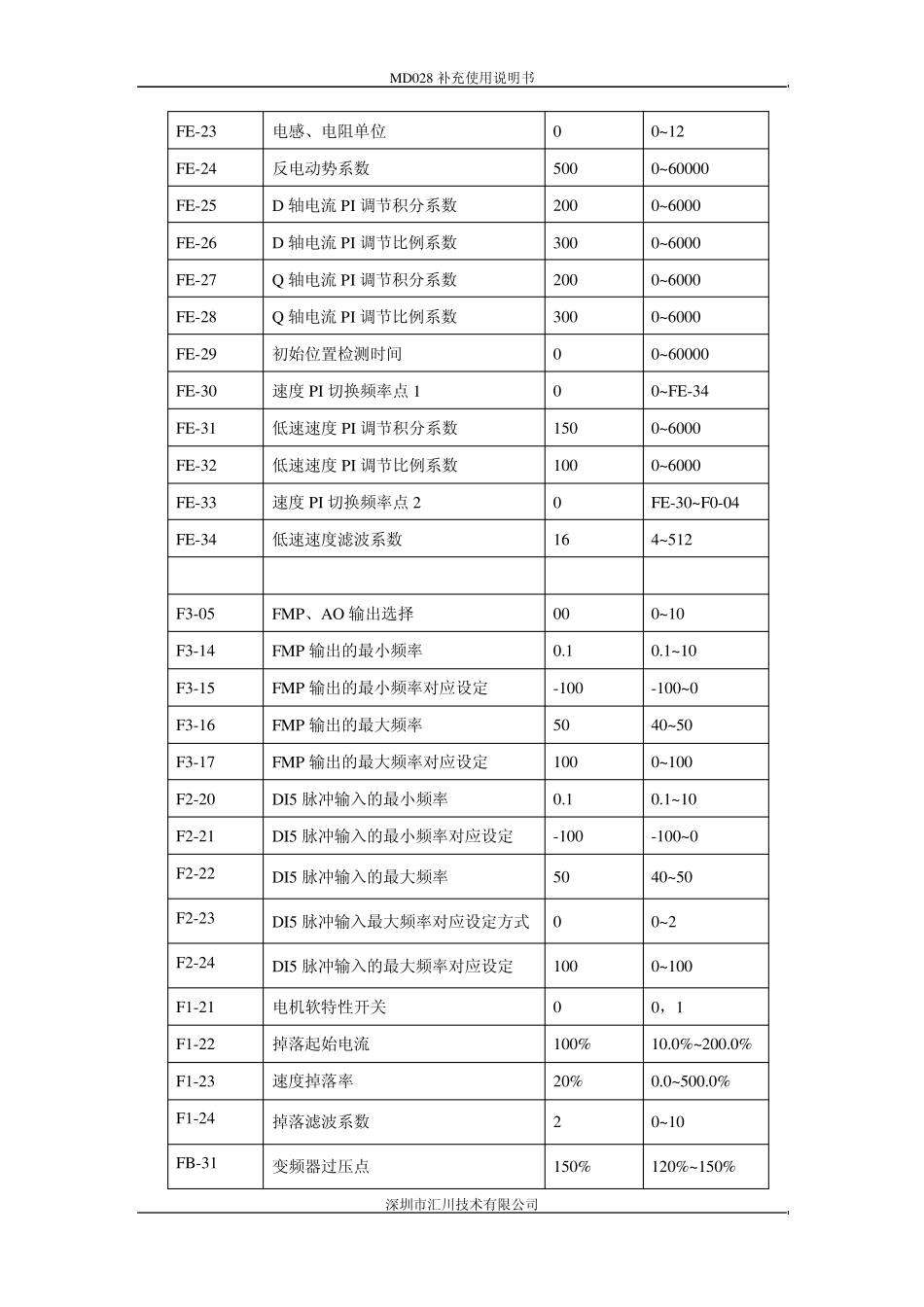

MD028补充使用说明1.3(归档)_第3页
3/11
MD028 补充使用说明书 深圳市汇川技术有限公司 MD028 补充使用说明书 VER 1.3 深圳市汇川技术有限公司 MD028 补充使用说明书 深圳市汇川技术有限公司 MD028 驱动器是深圳汇川技术股份有限公司开发的三相交流永磁同步电动机开环矢量控制专用变频器,该变频器的说明书与MD280-XP 变频器用户手册一起使用,不便之处敬请谅解。 1 、 补充功能码列表 功能码 名称 出厂设置 设定范围 FE-00 弱磁方式 1 0,1,2 FE-01 弱磁电流系数 80 0~120 FE-02 调节系数 4 1~10 FE-03 控制方式 1 0,1,2 FE-04 高速速度 PI 调节积分系数 150 0~6000 FE-05 高速速度 PI 调节比例系数 100 0~6000 FE-06 数字设定转矩电流 150 -200~200 FE-07 转矩源选择 0 0~1 FE-08 过速频率系数 120 0~200 FE-09 转速滤波系数 56 4~512 FE-10 低速载频 30 20~100 FE-11 辩识反电动势电流/低速最小电流 30 0~100 FE-12 弱磁输出电压调整系数 0 0~100 FE-13 特殊处理参数 1 0~200 FE-14 速度估计参数 1 20 1~1000 FE-15 速度估计参数 2 30 1~1000 FE-16 启动预设电流 0 0~200 FE-17 下限频率 0 0~6000 FE-18 启动初始位置检测方式 0 0,1,2 FE-19 初始位置检测脉冲电流 120 0~200 FE-20 D 轴电感 7000 0~60000 FE-21 Q 轴电感 7000 0~60000 FE-22 电阻 2700 0~60000 MD028 补充使用说明书 深圳市汇川技术有限公司 FE-23 电感、电阻单位 0 0~12 FE-24 反电动势系数 500 0~60000 FE-25 D 轴电流 PI 调节积分系数 200 0~6000 FE-26 D 轴电流 PI 调节比例系数 300 0~6000 FE-27 Q 轴电流 PI 调节积分系数 200 0~6000 FE-28 Q 轴电流 PI 调节比例系数 300 0~6000 FE-29 初始位置检测时间 0 0~60000 FE-30 速度 PI 切换频率点 1 0 0~FE-34 FE-31 低速速度 PI 调节积分系数 150 0~6000 FE-32 低速速度 PI 调节比例系数 100 0~6000 FE-33 速度 PI 切换频率点 2 0 FE-30~F0-04 FE-34 低速速度滤波系数 16 4~512 F3-05 FMP、AO 输出选择 00 0~10 F3-14 FMP 输出的最小频率 0.1 0.1~10 F3-15 FMP 输出的最小频率对应设定 -100 -100~0 F3-16 FMP 输出的最大频率 50 40~50 F3-17 FMP 输出的最大频率对应设定 100 0~100 F2-20 DI5 脉冲输入的最小频率 0.1 0.1~10...
