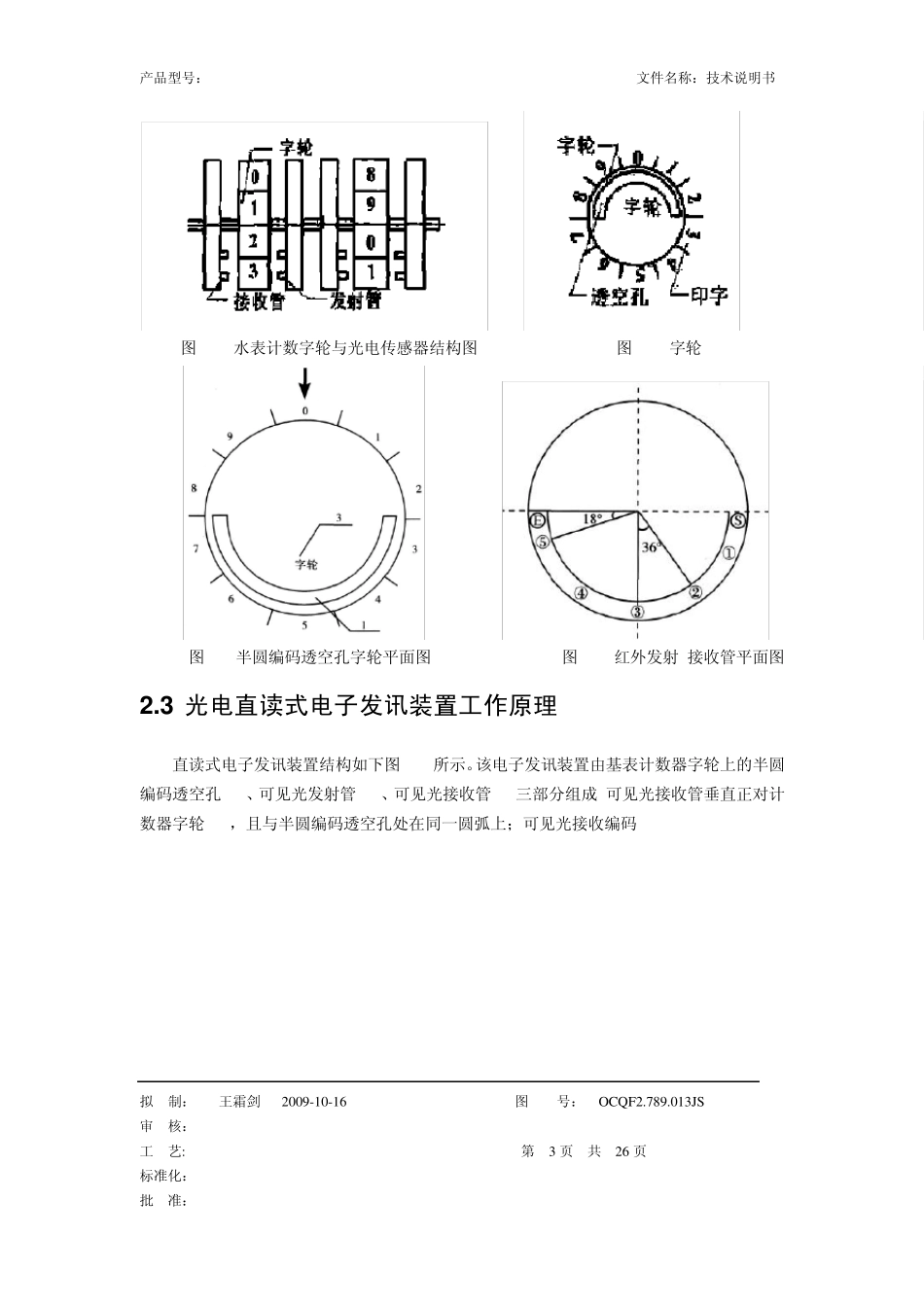

产品型号： LXZD(R)-15/20/25-2V1.0 文件名称：技术说明书 拟 制： 王霜剑 2009-10-16 图 号： OCQF2.789.013JS 审 核： 工 艺: 第 1 页 共 26 页 标准化： 批 准： 1 概述 四位干式M_BUS光电直读水表是由湖南威铭能源科技有限公司在原有的四位干式TTL输出光电直读表产品基础上设计开发的一款直读水表，采用了MEGA48单片机作为主芯片，TSS721A芯片作为M_BUS接口芯片。光电直读水表是市场应用的主流方向，M_BUS光电直读水表需求很大，而我们一直还没有自己的产品，为了填补这个空白，我们迫切需要开发一款M_BUS的水表。四位干式光电直读M_BUS水表正是基于这样的背景下提出立项，我们在这个产品的研发上已经做了很多工作，我们的设计会在其他同类产品的基础吸取各家之长，并根据现有的各项测试结果进行设计。 1 .1 制造标准 CJ-T188-2004《户用计量仪表数据传输技术条件》 CJ/T224—2006《电子远传水表》 GB/T778-1996《冷水水表》 GB 50131—2007《自动化仪表工程施工质量验收规范》 JJG 686-2006《热水表检定规程》 GB/T17626-2006《电磁兼容试验和测量技术》 JB/T8802-1998《热水水表规范》 产品型号： LXZD(R)-15/20/25-2V1.0 文件名称：技术说明书 拟 制： 王霜剑 2009-10-16 图 号： OCQF2.789.013JS 审 核： 工 艺: 第 2 页 共 26 页 标准化： 批 准： 2 光电直读水表工作原理 2 .1 设计思想和直读水表特点 光电直读水表利用光电直读原理，用电子装置直接读取机械字轮上面的读数，而不是存储计量的脉冲连续数据，因此不会因为传输介质问题或者存储信息偶尔丢失而造成数据永久丢失，具有实际读数据错误的可恢复性，有助于整个抄表系统的可靠性。 四位干式光电直读表采用在原有 OEM产品基础上改进设计的光电直读模块，优化了原有的软硬件设计，进一步提高读数可靠性的同时考虑了扩展性，在产品的生产工艺性上做了很多的考虑。是后面将要研发几个系列远传水表的基础平台。 2 .2 光电直读工作原理 无源光电直读数字化远传水表包括改装的基表与光电直读模块。改装的基表在原机械计数器的基础上增设了电子发讯装置。基表计数器字轮旋转,指针固定,且基表计数器字轮上刻有单环半圆编码透空孔。单环半圆编码透空孔、红外发射管和红外接收管构成光电直读式电子发讯装置。 表头的工作原理如下:在旋翼式水表中，并排安装有四个相同的字轮，在每个字轮上印有相同的数据:O，1，2...
