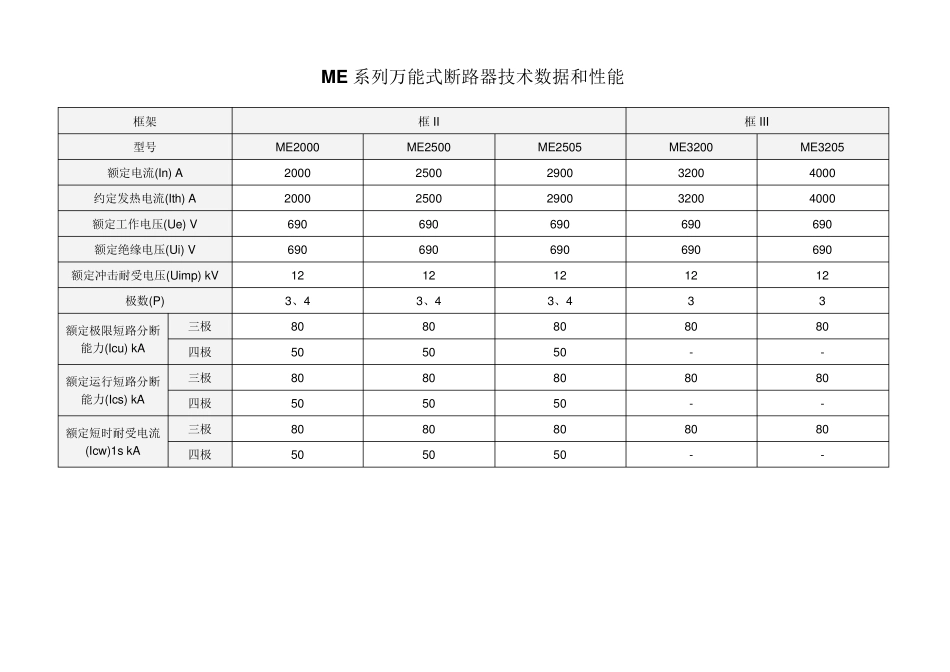

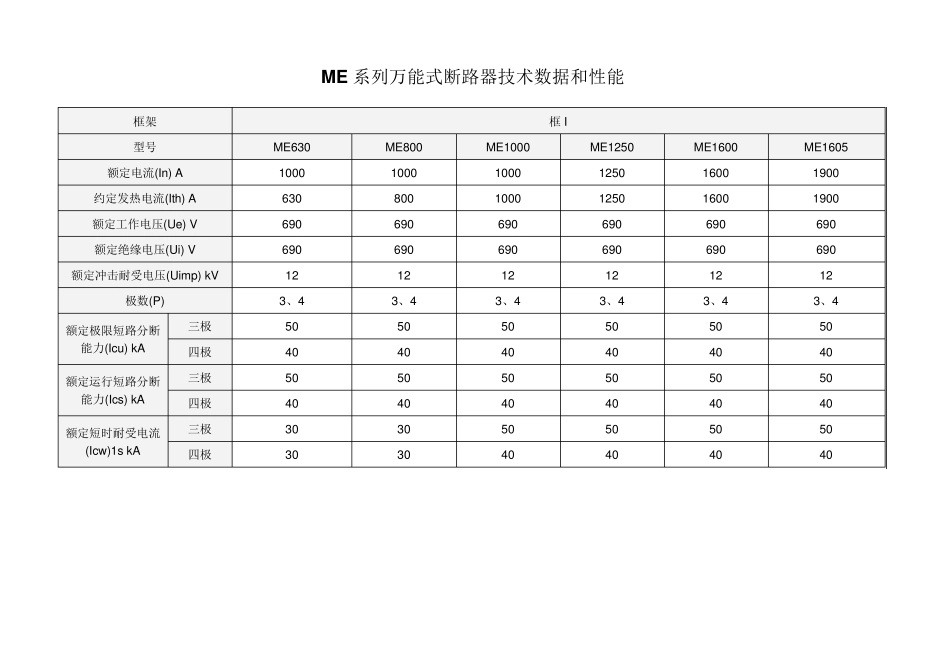

M E 系列万能式断路器快速选型表 ME 2000 / IV 固定水平 + 附件 说明：1 若约定发热电流(Ith)小于额定电流(In)时，断路器型号用约定发热电流(Ith)表示 2 当额定电流(In)为1900A、2900A、4000A 时，断路器型号分别用1605、2505、3205 表示 极数代码 III:三极 IV:四极 注:选用三极时省略 安装接线方式 固定水平 固定垂直 抽屉水平 抽屉垂直 详见样本 约定发热电流(Ith) 操作方式 右侧直接操作 正面直接操作 正面快速操作 电动机操作 电动机预储能操作 外部附件 用途代码 P:配电用 D:电动机用 配电和电动机兼用时省略 内部附件 M E 系列万能式断路器技术数据和性能 框架 框I 型号 ME630 ME800 ME1000 ME1250 ME1600 ME1605 额定电流(In) A 1000 1000 1000 1250 1600 1900 约定发热电流(Ith) A 630 800 1000 1250 1600 1900 额定工作电压(Ue) V 690 690 690 690 690 690 额定绝缘电压(Ui) V 690 690 690 690 690 690 额定冲击耐受电压(Uimp) kV 12 12 12 12 12 12 极数(P) 3、4 3、4 3、4 3、4 3、4 3、4 额定极限短路分断能力(Icu) kA 三极 50 50 50 50 50 50 四极 40 40 40 40 40 40 额定运行短路分断能力(Ics) kA 三极 50 50 50 50 50 50 四极 40 40 40 40 40 40 额定短时耐受电流(Icw )1s kA 三极 30 30 50 50 50 50 四极 30 30 40 40 40 40 M E 系列万能式断路器技术数据和性能 框架 框II 框III 型号 ME2000 ME2500 ME2505 ME3200 ME3205 额定电流(In) A 2000 2500 2900 3200 4000 约定发热电流(Ith) A 2000 2500 2900 3200 4000 额定工作电压(Ue) V 690 690 690 690 690 额定绝缘电压(Ui) V 690 690 690 690 690 额定冲击耐受电压(Uimp) kV 12 12 12 12 12 极数(P) 3、4 3、4 3、4 3 3 额定极限短路分断能力(Icu) kA 三极 80 80 80 80 80 四极 50 50 50 - - 额定运行短路分断能力(Ics) kA 三极 80 80 80 80 80 四极 50 50 50 - - 额定短时耐受电流(Icw )1s kA 三极 80 80 80 80 80 四极 50 50 50 - - M E 系列万能式断路器附件供货代码表 内部附件 外部附件 名称 代码 选择参数 名称 代码 电 压 脱 扣 器 a – 脱扣器 a 交流50Hz :AC220V、AC380V 直流:DC110V、D...
