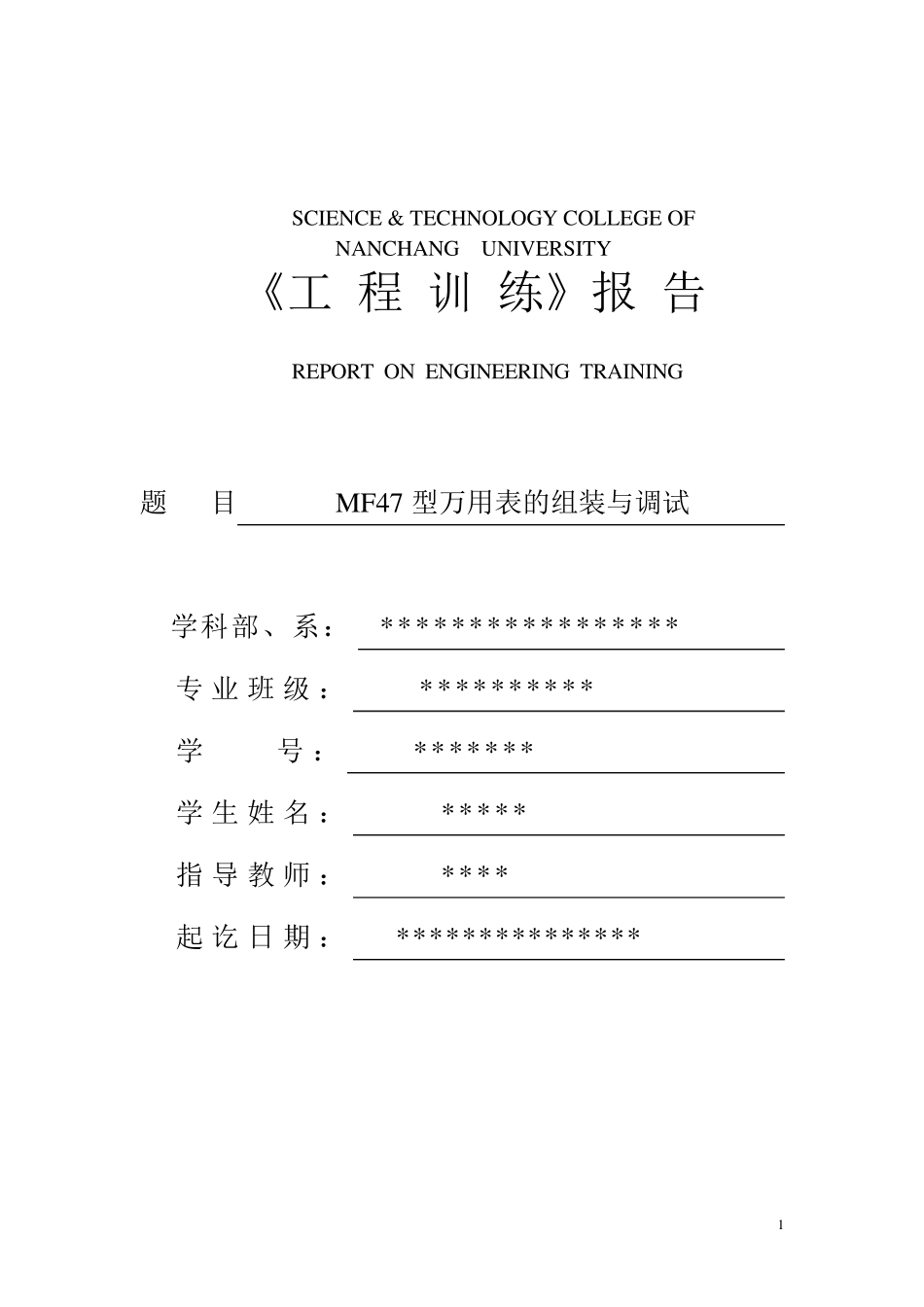

1 SCIENCE & TECHNOLOGY COLLEGE OF NANCHANG UNIVERSITY 《工 程 训 练》报 告 REPORT ON ENGINEERING TRAINING 题 目 MF47 型万用表的组装与调试 学科部、系： ***************** 专 业 班 级 ： ********** 学 号 ： ******* 学生 姓 名 ： ***** 指 导 教 师 ： **** 起 讫 日 期 ： *************** 2 题目：M F47 型万用表组装与调试 专业：******** 学号：***** 学生姓名：*** 指导教师：*** 摘 要 关键词：万用表的原理，万用表的安装与调试，焊接技术 MF47 型万用表是一种磁电式仪表，是我们生活及工作和学习上常用的测量工具，而且万用表对我们今后的电子制作以及电子产品的检修都是不可或缺的仪器。此外指针式万用表原理简单，操作也很方便。利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。 安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插 元件时 要小心 不要插 错 元件。焊点 质 量的高 低 直接影 响 万用表组装的好坏 ，此外还 要学会用电烙 铁 来装拆 元件，和修理电路板。 个 3 目 录 第一章 M F47 型万用表的结构…………………………………… 4 第二章 M F47 型万用表的原理与设计 2.1 MF47 型万用表的原理图 ………………………………5 2.2 MF47 型万用表个档原理分析……………………………5 2.2.1 电流档各档各档位的计算过程………………………5 2.2.2 直流电压档各档位的计算过程 ……………………6 2.2.3 交流电压档位的计算过程……………………………7 2.2.4 欧姆档各档位的计算过程 …………………………8 第三章 常用电子元器件的识别与检测 3.1 电阻器的识别与检测…………………………………………9 3.1.1 电阻器的识别………………………………………………9 3.1.2 常见的电阻器………………………………………………9 3.1.3 电阻器的检测…………………………………………...
