MG995945995舵机的参考资料VIP免费

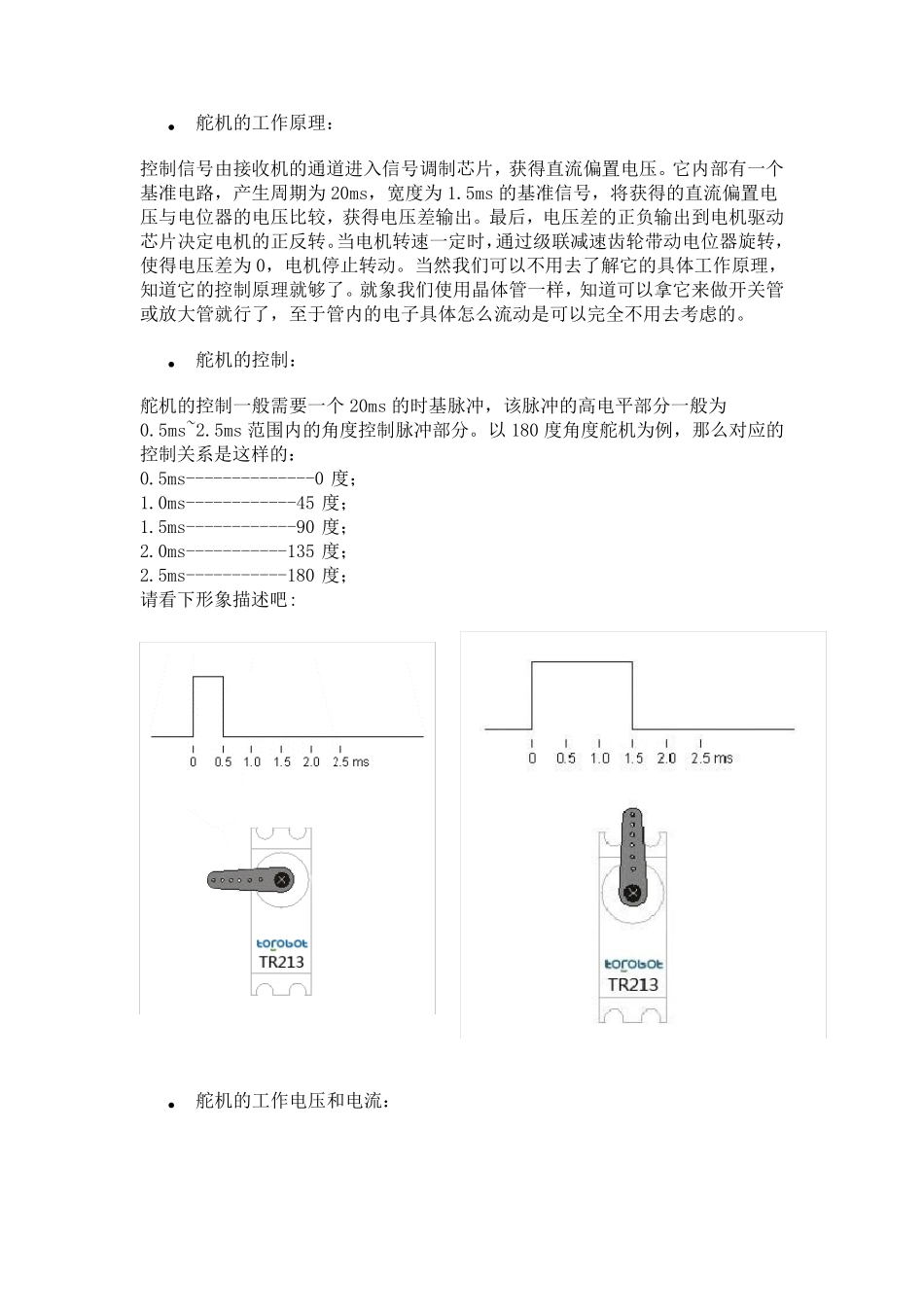

• 舵机的工作原理： 控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它内部有一个基准电路，产生周期为 20ms，宽度为 1.5ms 的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为 0，电机停止转动。当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。 • 舵机的控制： 舵机的控制一般需要一个 20ms 的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms 范围内的角度控制脉冲部分。以 180 度角度舵机为例，那么对应的控制关系是这样的： 0.5ms--------------0 度； 1.0ms------------45 度； 1.5ms------------90 度； 2.0ms-----------135 度； 2.5ms-----------180 度； 请看下形象描述吧: • 舵机的工作电压和电流： 每一款舵机都有自己的参数，如TR213 舵机的工作电压是4.8-7.2V，TR205 舵机的工作电压是4.8-6V，电压不能超过这个范围，否则会很容易烧坏舵机，在不清楚舵机工作电压范围的情况下，建议使用5V 给舵机供电。 舵机的工作电流是根据舵机的实际情况而定的，如TR213 舵机，在空载的时候电流几乎为 0，而在正常负载的情况下，电流在0.5A 左右，视实际情况而定。六足机器人需要 18 个TR213 金属舵机，需要提高的电流大概在8A 左右，如果电源功率不够会影响舵机的性能，最常见的现象是，当一个舵机负载的时候，其他舵机会出现混乱，无规律的乱摆。 • 舵机三根线的区分： 信号线接单片机I/O 口，由于舵机内部有驱动电路，所以可以直接用普通的单片机I/O 口直接控制； 电源正极，接输入电源的正极； 地线，接输入电源的负极； 备注：如果控制部分和电源部分是分开的，两者一定要共地。 舵机 最近几年国内机器人开始起步发展，很多高校、中小学都开始进行机器人技术教学。小型的机器人、模块化的机器人、组件式的机器人是教学机器人的首选。在这些机器人产品中，舵机是最关键，使用最多的部件。 根据控制方式，舵机应该称为微型伺服马达。早期在模型上使用最多，主要用于控制模型的舵面，所以俗称舵机。舵机接受一个简单的控制指令就可以自动转动到一个比较精确的角度，所以非常适合在关节型...
