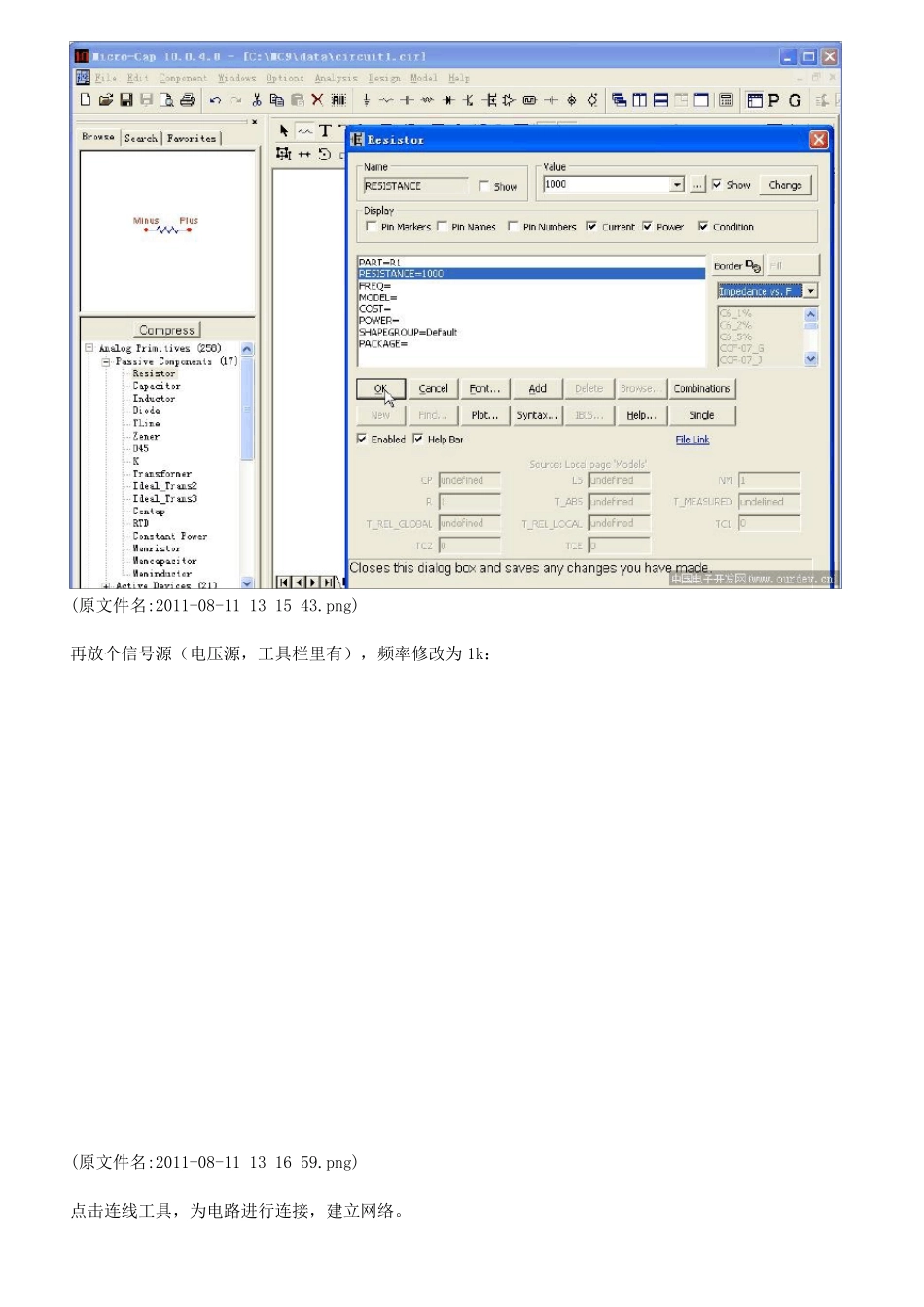

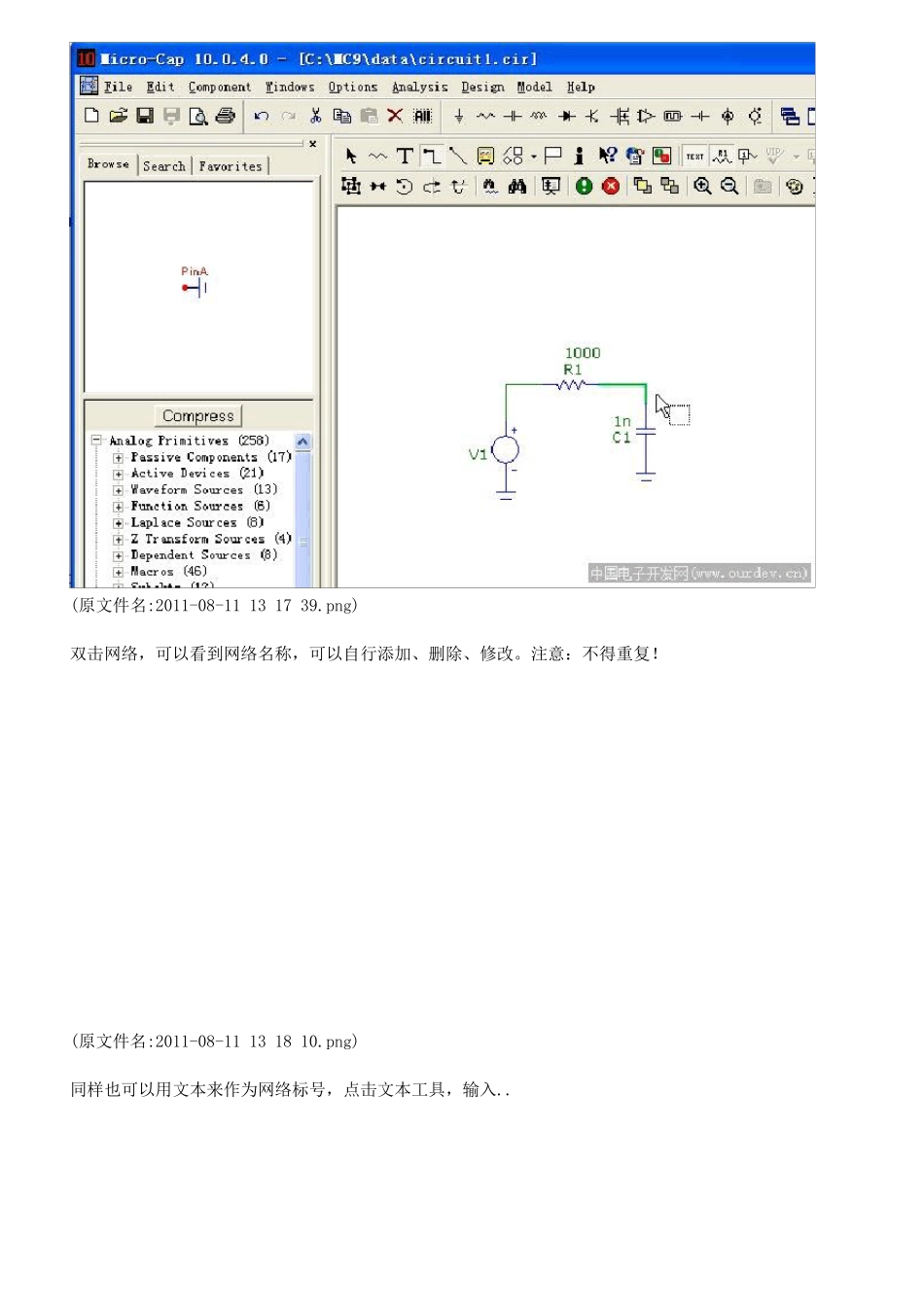

最近用MicroCap 仿真简直是有点上瘾了，MicroCap 实在是太强大了，功能十分丰富。 原本也不想写教程啥的，自己还没用明白呢。。只好先写个简单的了。 软件打开后的界面，如果不是新建文件，一般都是原理图，一个电阻元件等着你放。。 (原文件名:2011-08-11 13 14 35.png) 以一个 rc 积分电路为例。 先放一个电阻： (原文件名:2011-08-11 13 14 56.png) 输入值，电容也一样： (原文件名:2011-08-11 13 15 43.png) 再放个信号源（电压源，工具栏里有），频率修改为1k： (原文件名:2011-08-11 13 16 59.png) 点击连线工具，为电路进行连接，建立网络。 (原文件名:2011-08-11 13 17 39.png) 双击网络，可以看到网络名称，可以自行添加、删除、修改。注意：不得重复！ (原文件名:2011-08-11 13 18 10.png) 同样也可以用文本来作为网络标号，点击文本工具，输入.. (原文件名:2011-08-11 13 18 52.png) 再移动到网络上，注意，一定要出现节点才有效。 (原文件名:2011-08-11 13 19 03.png) 这是另一个网络的，这里只看下网络名称，不做修改： (原文件名:2011-08-11 13 19 21.png) 选择菜单里的 瞬态分析， (原文件名:2011-08-11 13 19 33.png) 修改时间范围为 10m，因为只有两个节点，Y 轴表达式已经自动给出了两个节点的电压值： X、Y 的范围，建议始终全部选择（使用右键）AutoAlways，这样可以避免初学时的麻烦。 (原文件名:2011-08-11 13 20 09.png) 修改完成后的窗口，之后点击运行： (原文件名:2011-08-11 13 20 34.png) 你会发现波形不正常，这是因为采样的时间间隔是自动的，需要修改。 (原文件名:2011-08-11 13 20 46.png) 点击工具栏的 Limits，菜单里也有，也可以用快捷键 (原文件名:2011-08-11 13 21 44.png) 根据采样的总周期，适当选择最大时间步进值，这里取1u。你可以根据实际需求取值。 (原文件名:2011-08-11 13 22 28.png) 重新运行后，波形正常了。这个图是两个波形分别显示在不同的组中。 (原文件名:2011-08-11 13 22 39.png) 修改 Limits 中的 P，改为相同的值。 (原文件名:2011-08-11 13 22 49.png) 这样波形就在同一个组中显示了。不过由于参数的原因，两个波形近乎重叠了。 (原文件名:2011-08-11 13 23 02.png) 把电容改为 100n。重新运行。 (原文件名:2011-08-11 13 23 29.png) 结果。 (原文件名:2011-08-11...
