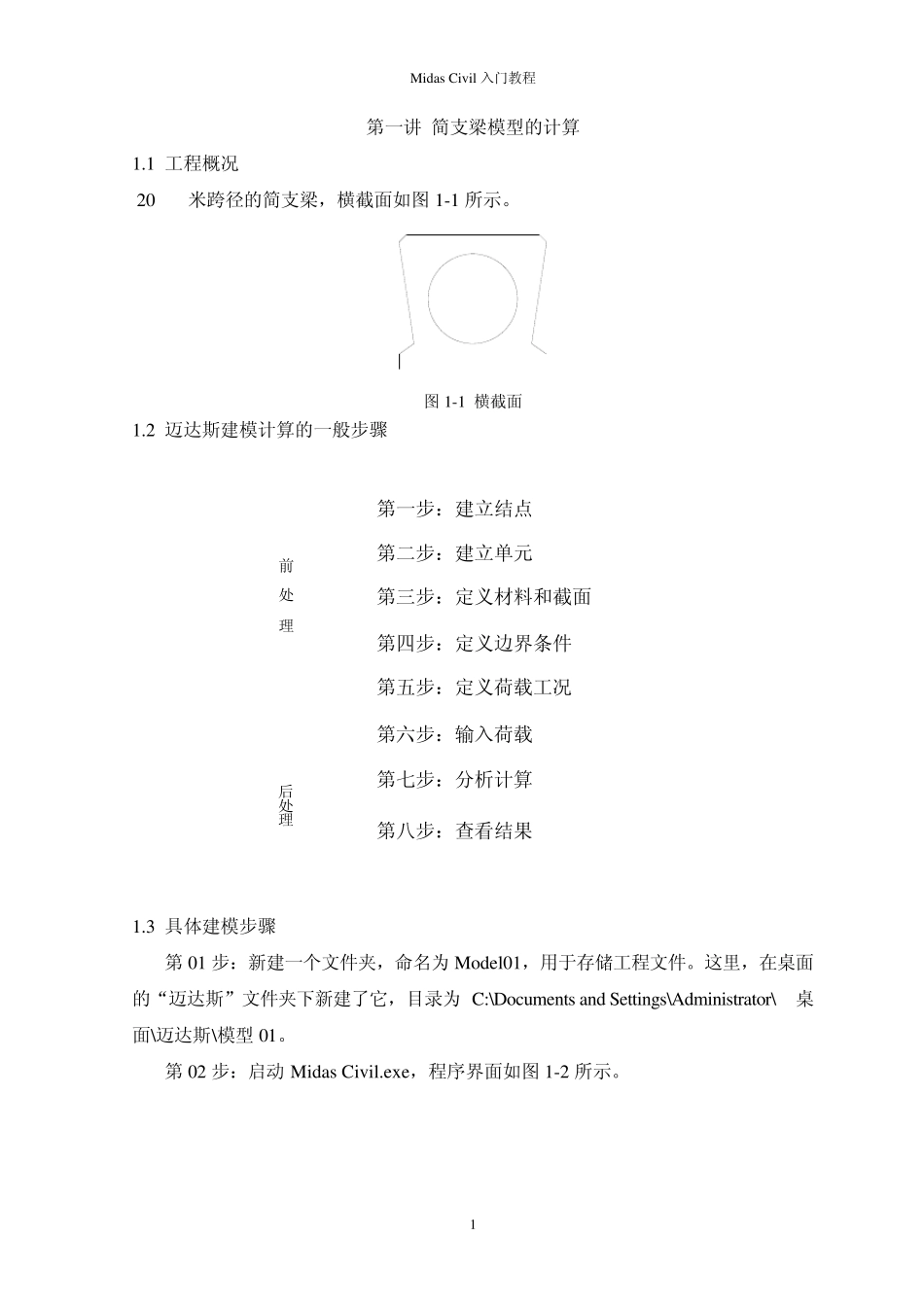

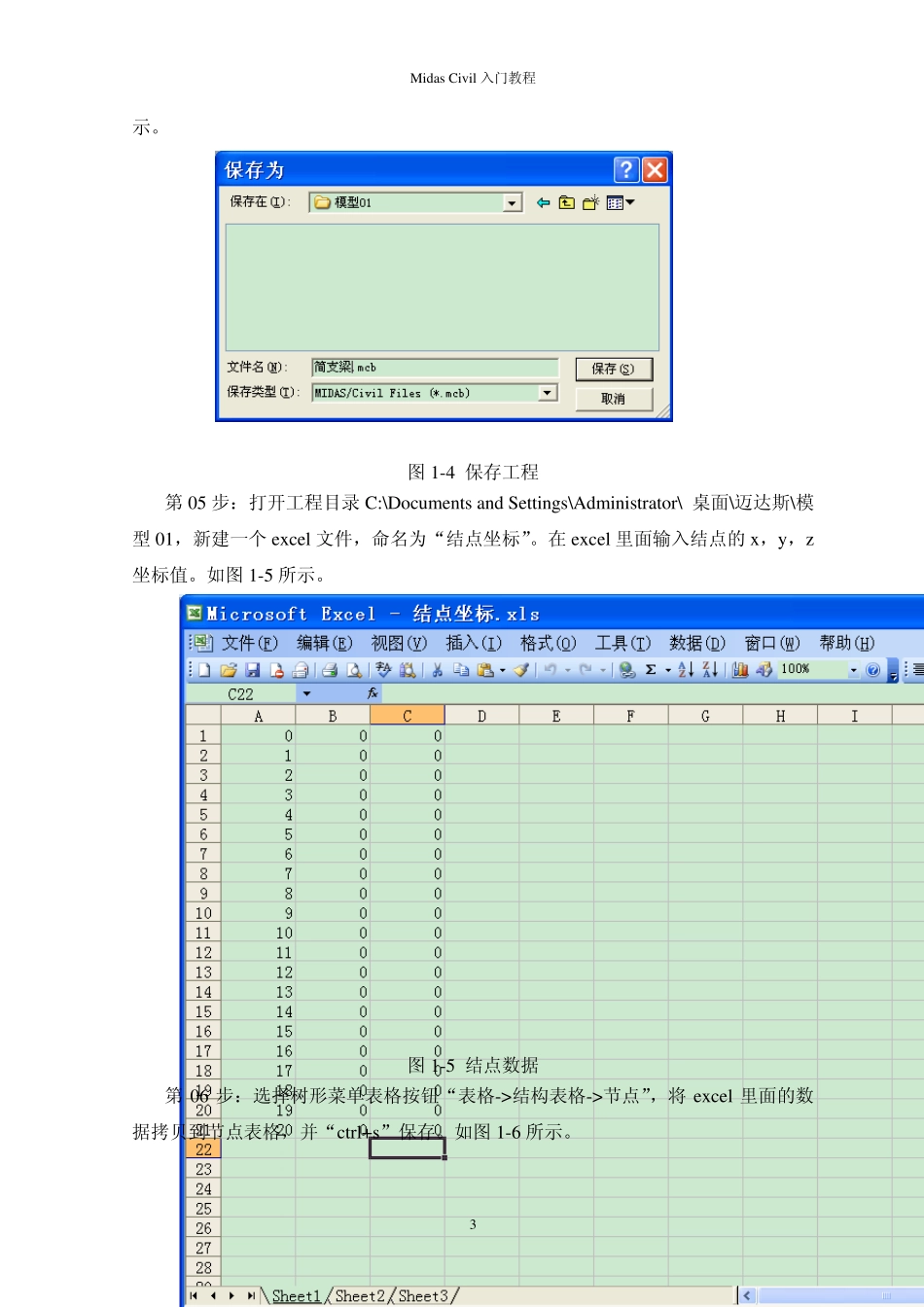

Midas Civ il 入门教程 第一讲 简支梁模型的计算 1.1 工程概况 20米跨径的简支梁,横截面如图1-1 所示。 图1-1 横截面 1.2 迈达斯建模计算的一般步骤 后处理理处前第五步:定义荷载工况第八步:查看结果第七步:分析计算第六步:输入荷载第四步:定义边界条件第三步:定义材料和截面第二步:建立单元第一步:建立结点1.3 具体建模步骤 第01 步:新建一个文件夹,命名为Model01,用于存储工程文件。这里,在桌面的“迈达斯”文件夹下新建了它,目录为C:\Docu ments and Settings\Administrator\桌面\迈达斯\模型01。 第02 步:启动 Midas Civ il.ex e,程序界面如图1-2 所示。 1Midas Civ il 入门教程 图1-2 程序界面 第03 步:选择菜单“文件(F)->新项目(N)”新建一个工程,如图1-3 所示。 图1-3 新建工程 第04 步:选择菜单“ 文 件 (F)-> 保 存 (S) ”, 选择目 录 C:\Docu ments and Settings\Administrator\桌面\迈达斯\模型 01,输入工程名“简支梁.mcb”。如图1-4 所 2Midas Civil 入门教程 示。 图1-4 保存工程 第05 步:打开工程目录C:\Documents and Settings\Administrator\ 桌面\迈达斯\模型01,新建一个excel 文件,命名为“结点坐标”。在 excel 里面输入结点的 x,y,z坐标值。如图1-5 所示。 图1-5 结点数据 第06 步:选择树形菜单表格按钮“表格->结构表格->节点”,将 excel 里面的数据拷贝到节点表格,并“ctrl+s”保存。如图1-6 所示。 3Midas Civ il 入门教程 图1-6 建立节点 第07 步:打开工程目录C:\Docu ments and Settings\Administrator\ 桌面\迈达斯\模型01,再新建一个ex cel 文件,命名为“单元”。在 ex cel 里面输入单元结点号。如图1-6 所示。 图1-6 单元节点 4Midas Civ il 入门教程 第08 步:选择树形菜单表格按钮“表格->结构表格->单元”,将 ex cel 里面的数据拷贝到单元表格的“节点 1、节点 2”列,并“ctrl+s”保存。如图 1-7 所示。 图 1-7 建立单元 第09 步:单击树形菜单的菜单按钮,选择“结构分析->模型->材料和截面特性->材料”,弹出材料和截面对话框,如图 1-8 所示。单击“添加”,弹出“材料数据”对话框,在设计类型栏里选择“混凝土”,在数据库栏里选择混凝土强度“C30”,其他为默认选择,然后单击确定,并关闭材料和截面对话框。如图 1-9 所示。 5Midas Civ ...
