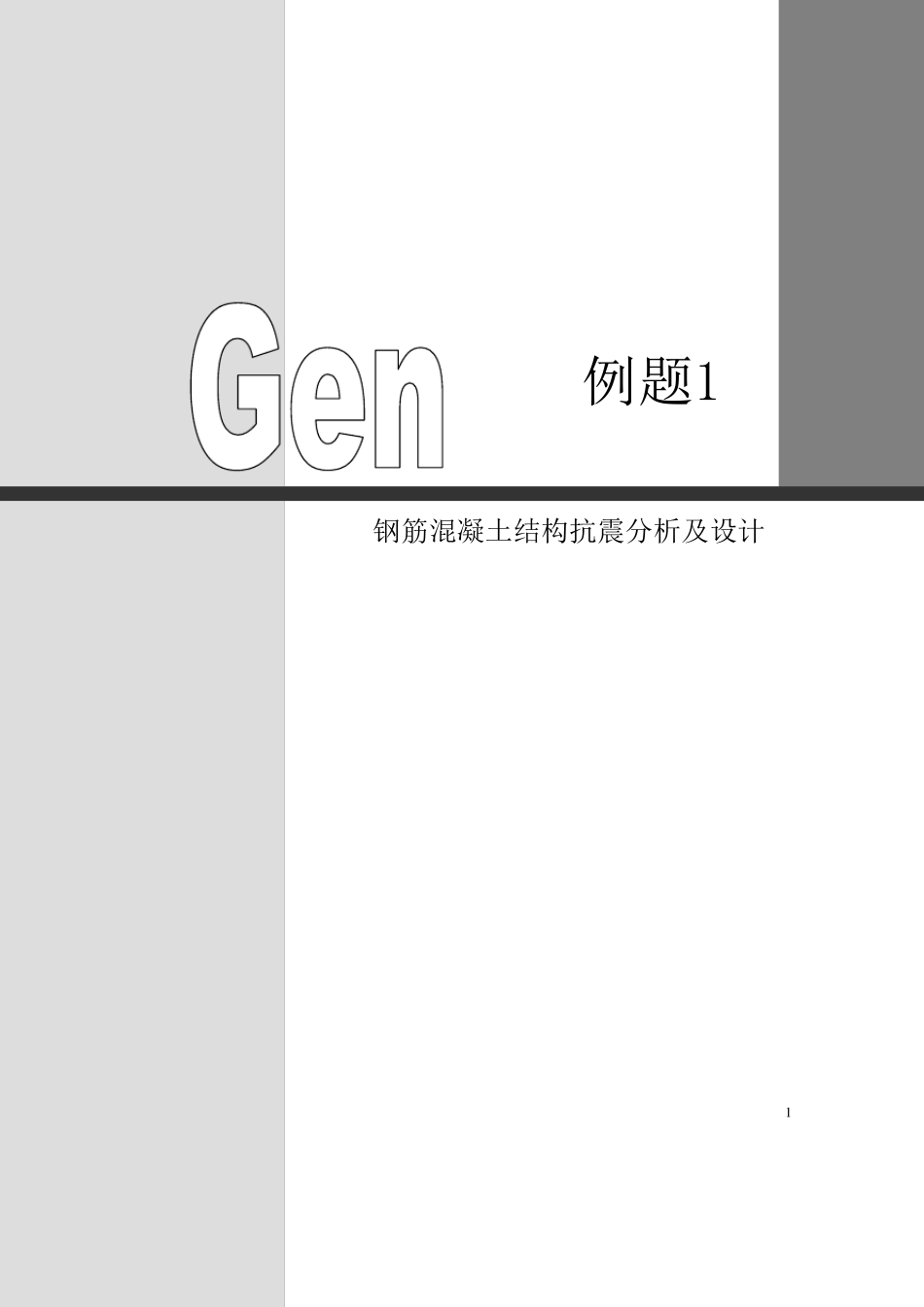

midasGen钢筋混凝土框架结构抗震分析及设计_第1页
1/45
midasGen钢筋混凝土框架结构抗震分析及设计_第2页
2/45

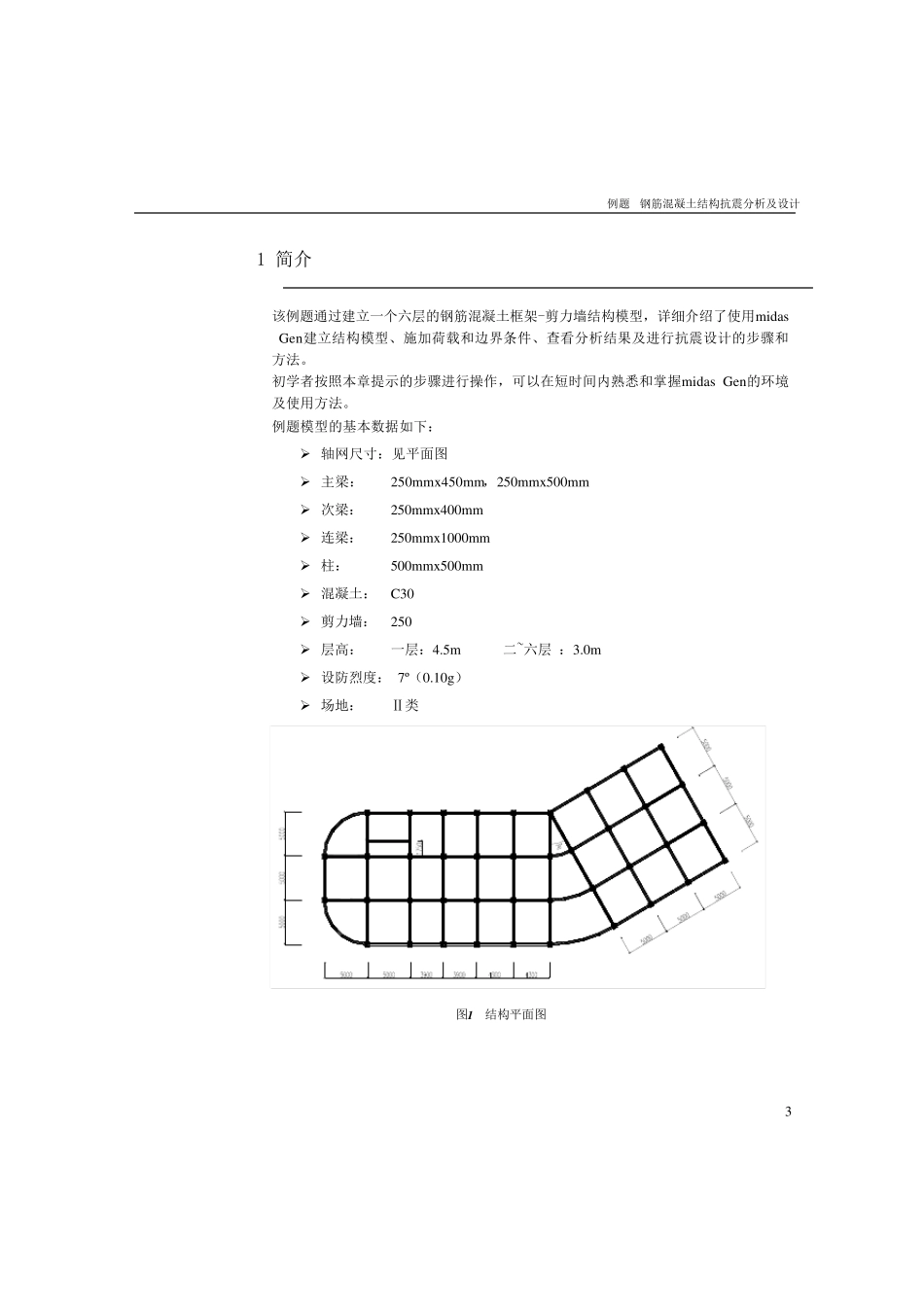

midasGen钢筋混凝土框架结构抗震分析及设计_第3页
3/45
1 例题1 钢筋混凝土结构抗震分析及设计 例题 钢筋混凝土结构抗震分析及设计 2 例题. 钢筋混凝土结构抗震分析及设计 概要 本例题介绍使用midas Gen 的反应谱分析功能来进行抗震设计的方法。 此例题的步骤如下: 1 . 简介 2 . 设定操作环境及定义材料和截面 3 . 建立框架梁 4 . 建立框架柱及剪力墙 5 . 楼层复制及生成层数据文件 6 . 定义边界条件 7 . 输入楼面及梁单元荷载 8 . 输入风荷载 9 . 输入反应谱分析数据 1 0 . 定义结构类型 1 1 . 定义质量 1 2 . 运行分析 1 3 . 荷载组合 1 4 . 查看结果 1 5 . 配筋设计 1 6 . 计算书 例题 钢筋混凝土结构抗震分析及设计 3 1 简介 该例题通过建立一个六层的钢筋混凝土框架-剪力墙结构模型,详细介绍了使用midas Gen建立结构模型、施加荷载和边界条件、查看分析结果及进行抗震设计的步骤和方法。 初学者按照本章提示的步骤进行操作,可以在短时间内熟悉和掌握midas Gen的环境及使用方法。 例题模型的基本数据如下: ➢ 轴网尺寸:见平面图 ➢ 主梁: 250mmx450mm,250mmx500mm ➢ 次梁: 250mmx400mm ➢ 连梁: 250mmx1000mm ➢ 柱: 500mmx500mm ➢ 混凝土: C30 ➢ 剪力墙: 250 ➢ 层高: 一层:4.5m 二~六层 :3.0m ➢ 设防烈度: 7º(0.10g) ➢ 场地: Ⅱ类 图1 结构平面图 例题 钢筋混凝土结构抗震分析及设计 4 2 设定操作环境及定义材料和截面 在建立模型之前先设定环境及定义材料和截面 1.主菜单选择 文件 >新项目 文件 >保存: 输入文件名并保存 2.主菜单选择 工具>设置>单位系: 长度 m , 力 kN 图2 定义单位体系 3.主菜单选择 特性>材料>材料特性值: 添加:定义C30混凝土 材料号:1 名称:C30 规范:GB10(RC) 混凝土:C30 材料类型:各向同性 注:也可以通过程序右下角 随时更改单位。 例题 钢筋混凝土结构抗震分析及设计 5 图3 定义材料 4.主菜单选择 特性>截面>截面特性值: 添加:定义梁、柱截面尺寸 图4 定义梁、柱截面 例题 钢筋混凝土结构抗震分析及设计 6 5.主菜单选择 特性>截面>厚度: 添加:定义剪力墙厚度 图5 定义剪力墙厚度 例题 钢筋混凝土结构抗震分析及设计 7 3. 建立框架梁 1.主菜单选择 节点/单元>节点>建立节点: 坐标:0, 0, 0; 复制次数:1次 距离(dx,dy,dz):0,15,0 图6 建立节点...
